ABB PFRL101C-1.0KN 3BSE023316R1002径向称重传感器
产品详情

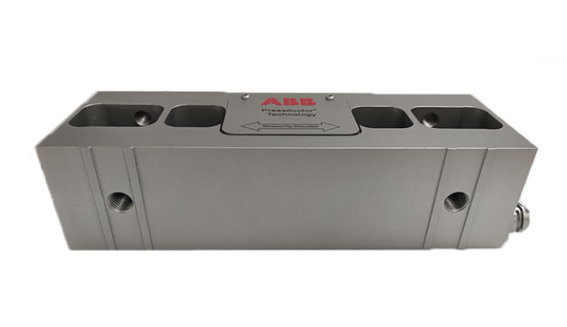

ABB PFRL101C-1.0KN 3BSE023316R1002径向称重传感器
产品基本信息
ABB PFRL101C-1.0KN 3BSE023316R1002是一款专为工业称重场景设计的径向称重传感器，隶属于ABB工业自动化传感系列产品。其凭借高精度、高稳定性及强环境适应性，广泛应用于物料输送、仓储称重、生产过程控制等多个工业领域，为各类设备的重量监测与数据采集提供可靠支撑，是工业自动化系统中不可或缺的关键传感部件。
核心技术参数
型号标识
PFRL101C-1.0KN；订货号3BSE023316R1002
PFRL101C为产品系列代号，1.0KN为额定量程，3BSE023316R1002为ABB官方唯一订货标识
额定量程
1.0KN（千牛）
可稳定测量的最大重量负载，对应约102kg（重力加速度按9.8m/s²计算）
精度等级
典型0.1%F.S（满量程）
测量结果与真实值的最大偏差范围，满足工业级高精度称重需求
输出信号
模拟信号（通常为mV/V）
需搭配称重变送器将信号转换为4-20mA标准信号或数字信号供系统采集
供电电压
推荐10-15VDC（具体以产品手册为准）
稳定的直流供电是保证传感器性能的基础，避免电压波动影响测量精度
工作温度范围
-20℃~+80℃
可适应大多数工业车间的温度环境，低温或高温场景需提前咨询适配方案
防护等级
IP67及以上
具备防尘、防短时间浸水能力，适合潮湿、多粉尘的工业现场
安装方式
径向安装
需配合专用安装支架，确保受力方向与传感器敏感轴一致，减少侧向力干扰
产品核心优势
- 高可靠性：采用ABB专利传感技术与优质合金材料，经过严格的环境老化、振动冲击等测试，确保在长期连续工作中保持稳定性能，降低维护成本。
- 抗干扰能力强：内置信号屏蔽结构，可有效抵御工业现场的电磁干扰、射频干扰，避免外部环境对测量信号的干扰，保证数据准确性。
- 安装便捷：标准化的机械接口设计，适配主流工业称重设备的安装尺寸，安装过程简单高效，同时支持现场校准，降低调试难度。
- 广泛适配性：可与ABB全系列称重控制器、PLC系统无缝对接，也兼容其他品牌的工业自动化设备，满足不同系统的集成需求。
适用场景
该传感器凭借其径向受力特性与高精度优势，主要应用于以下场景：
1. 带式输送机的物料连续称重，实时监测输送量；
2. 仓储料罐、料仓的重量监测，实现物料库存精准管理；
3. 生产流水线中的工序称重，如包装行业的定量灌装检测；
4. 工程机械中的负载监测，如起重机、装载机的重量反馈；
5. 食品、医药等行业的卫生级称重场景（需搭配卫生级安装附件）。
使用注意事项
1. 安装时需确保传感器受力均匀，避免承受侧向力、扭矩等非径向负载，否则会导致测量误差增大甚至损坏传感器；
2. 供电电源需稳定，避免与大功率设备共用同一电源回路，防止电压冲击；
3. 接线时需严格按照产品手册的引脚定义操作，区分电源正负极、信号输出线，避免接反导致元件烧毁；
4. 定期对传感器进行校准（建议每6-12个月一次），校准需使用标准砝码或专业校准设备；
5. 在恶劣环境（如强酸强碱、高温高湿）下使用时，需额外采取防护措施，延长传感器使用寿命。
