ABB 216AB61 HESG324013R101数字输出单元
产品详情

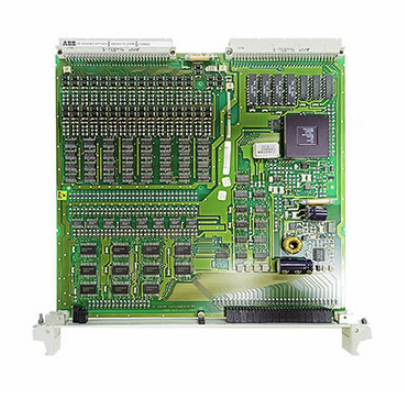

ABB 216AB61 HESG324013R101数字输出单元
产品概述
ABB 216AB61（型号全称：HESG324013R101）数字输出单元是ABB工业自动化控制系统中的核心执行部件，主要用于将控制系统的数字信号转换为可驱动外部执行器（如继电器、电磁阀、指示灯等）的物理信号，实现对工业生产过程中各类设备的精准控制。该单元凭借ABB严苛的工业级设计标准，具备高可靠性、强抗干扰能力和广泛的环境适应性，广泛应用于电力、冶金、化工、制造业等对控制精度和稳定性要求极高的领域。
作为ABB自动化产品体系的重要组成部分，该数字输出单元可与ABB的PLC、DCS等控制系统无缝兼容，通过标准化的接口和通信协议，构建高效、协同的控制网络，为工业生产的自动化、智能化运行提供坚实支撑。
核心功能与优势
2.1 核心功能
- 数字信号转换与输出：接收来自控制器的低电平数字指令信号（如PLC的逻辑信号），经过内部驱动电路放大后，输出符合工业标准的高电平或开关信号，直接驱动外部执行元件动作，实现“指令-执行”的精准转化。
- 状态监测与反馈：内置输出状态检测电路，可实时监测每个输出通道的工作状态（如通/断、过载等），并将状态信息反馈至控制器，便于系统进行故障诊断和维护，提升控制回路的透明度。
- 故障保护机制：具备过流保护、短路保护和过压保护功能，当外部负载出现异常（如短路、过载）时，单元可快速切断输出回路，避免自身及外部设备损坏，同时触发故障报警信号。
- 抗干扰设计：采用光电隔离技术和电磁兼容（EMC）设计，有效隔离输入与输出回路的电气干扰，抵御工业现场的电磁辐射、电压波动等干扰因素，确保信号传输的稳定性。
2.2 产品优势
- 高可靠性：采用工业级元器件和模块化结构设计，经过高温、低温、湿度、振动等严苛环境测试，平均无故障工作时间（MTBF）长，适应复杂恶劣的工业现场环境。
- 灵活兼容性：支持与ABB主流控制系统（如AC 800M、S400等）的直接对接，同时兼容标准的工业通信协议，可灵活融入不同的自动化控制架构中，降低系统集成成本。
- 易于安装与维护：采用标准化的导轨安装方式，接线端子清晰规范，支持热插拔（部分型号），便于现场快速安装、调试和后期维护，减少停机时间。
- 精准控制性能：输出响应速度快，信号延迟低，可实现对外部设备的快速、精准控制，满足高精度工业生产流程的需求。
关键技术参数
输出通道
通常为8通道/16通道（以实际型号为准）
多通道独立控制，通道间相互隔离
输出类型
继电器输出/晶体管输出
继电器输出适用于交流负载，晶体管输出适用于直流负载
输出电压范围
DC 24V；AC 110V/220V（根据输出类型匹配）
支持工业常用电源规格，适配不同负载需求
最大输出电流
每通道最大2A/5A（具体以型号为准）
可驱动中低功率工业执行元件
输入信号
DC 24V 逻辑信号（高电平11-30V，低电平0-5V）
与标准PLC/DCS输出信号兼容
隔离方式
光电隔离，隔离电压≥2500V AC
有效阻断干扰信号传输
工作环境温度
-20℃ ~ +60℃
适应宽温工业场景
工作湿度
5% ~ 95%（无冷凝）
耐受高湿度环境，避免内部元器件受潮损坏
防护等级
IP20（面板安装）
适用于控制柜内安装环境
外形尺寸
标准导轨安装尺寸（如120mm×80mm×60mm，以实际为准）
节省控制柜内部空间
适用场景
该数字输出单元凭借其稳定的性能和广泛的兼容性，在多个工业领域中发挥重要作用，典型应用场景包括：
1. 电力行业：用于变电站、发电厂的设备控制，如驱动隔离开关、断路器的操作机构，以及指示灯、报警装置的启停控制。
2. 冶金行业：适配钢铁、有色金属生产中的轧机、熔炉等设备，控制液压阀、气动阀的动作，实现生产流程的精准调控。
3. 化工行业：在化工反应釜、管道系统中，驱动电磁阀、调节阀等元件，控制物料的输送、混合及反应条件，确保生产安全与稳定。
4. 制造业：用于自动化生产线的设备控制，如 conveyor 输送带的启停、机械臂的动作触发、加工设备的工序切换等。
5. 水处理行业：控制水泵、闸门、消毒设备等，实现污水处理、供水系统的自动化运行。
安装与使用注意事项
5.1 安装规范
- 安装前需确认单元型号与控制系统匹配，检查外观无破损、端子无松动。
- 采用35mm标准DIN导轨安装，安装位置需远离高温热源、强电磁干扰源（如变频器）及腐蚀性气体。
- 确保安装环境通风良好，避免单元因散热不良导致性能下降或损坏。
- 接线时需严格按照端子图区分电源端、输入信号端和输出负载端，避免正负极接反或短路。
5.2 使用与维护
- 首次通电前需检查电源电压与单元额定电压一致，避免过压损坏内部电路。
- 定期检查接线端子的紧固性，防止因振动导致接触不良。
- 当出现故障报警时，应先切断电源，通过控制器反馈信息定位故障通道，排查外部负载是否异常，再对单元进行检测。
- 维护时需使用干燥、清洁的工具，避免水、粉尘进入单元内部。
