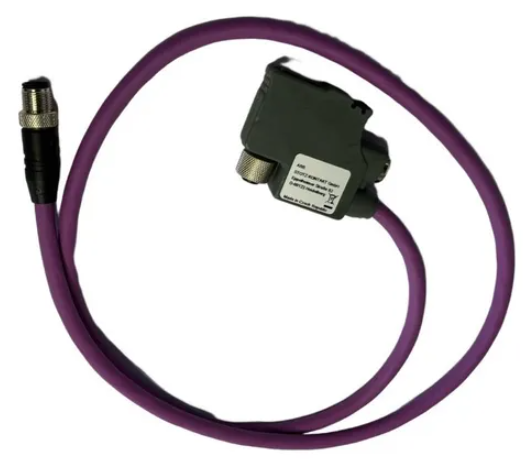

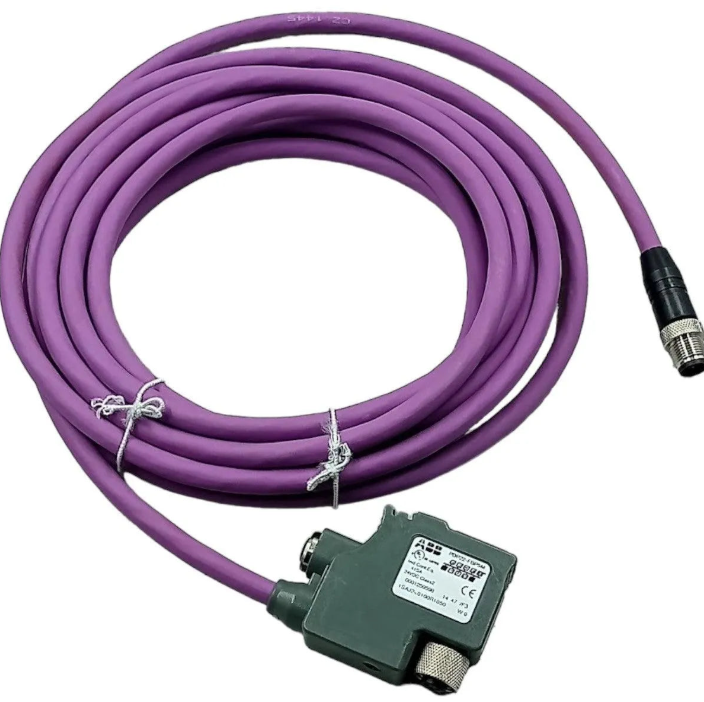

ABB PDP22-FBP现场总线接口
产品概述
ABB PDP22-FBP现场总线接口是ABB过程自动化控制系统中的关键通信组件，专门用于实现分布式控制系统（DCS）与现场智能设备之间的高效数据交互。作为连接控制层与设备层的“桥梁”，该接口模块能够将现场总线网络上的各类智能仪表、执行器等设备的运行数据精准传输至控制系统，同时接收系统下发的控制指令，实现对现场设备的集中监控与分散控制，广泛应用于化工、石油、电力、冶金等流程工业领域。
该接口模块依托ABB成熟的工业通信技术，具备高可靠性、强抗干扰能力和灵活的适配特性，能够无缝集成到ABB AC 800M、Freelance等主流DCS系统中，为工业自动化生产过程的稳定运行提供坚实的通信保障。
核心功能特点
1. 高效数据通信
支持PROFIBUS-FMS（Fieldbus Message Specification）现场总线协议，采用串行通信方式，数据传输速率可根据现场需求在9.6kbit/s至12Mbit/s之间灵活配置，满足不同规模工业现场的实时通信需求。能够同时处理多个现场设备的输入/输出数据，实现批量数据的快速采集与指令下发，确保控制指令的实时响应和数据传输的准确性。
2. 灵活的设备适配
可兼容符合PROFIBUS-FMS协议的各类智能现场设备，包括压力变送器、温度传感器、流量仪表、调节阀等，无需额外配置专用驱动，降低设备集成难度。支持多主站/从站模式，既可以作为主站对现场从站设备进行管理和数据读写，也可作为从站接收上级控制系统的指令，适配复杂的现场总线网络拓扑结构。
3. 高可靠性与稳定性
采用工业级硬件设计，具备宽温工作范围（通常为-20℃至+60℃），能够适应工业现场恶劣的温度环境。内置完善的故障诊断与容错机制，包括通信链路检测、数据校验、电源过流保护等功能，当出现通信中断、数据错误或电源异常时，可快速触发报警信号并记录故障信息，便于运维人员及时排查。
4. 便捷的集成与配置
支持通过ABB Control Builder M等专用组态软件进行参数配置，图形化操作界面直观易懂，运维人员可快速完成通信速率、设备地址、数据映射关系等参数的设置与修改。具备在线调试功能，可实时监控通信状态、数据传输情况，便于在系统投运前完成故障排查与参数优化。
5. 强大的抗干扰能力
采用差分信号传输技术结合光电隔离设计，有效抑制工业现场的电磁干扰（EMI）和射频干扰（RFI），确保在复杂的电气环境下数据传输的稳定性。接口电路具备浪涌保护功能，可抵御现场瞬时过电压、过电流对模块的冲击，延长设备使用寿命。
关键技术参数
通信协议
PROFIBUS-FMS
符合IEC 61158标准
传输速率
9.6kbit/s - 12Mbit/s
可通过组态软件配置
通信接口
RS-485（差分信号）
支持多设备连接，最大节点数取决于协议规范
电源要求
DC 24V ±10%
典型功耗≤5W
工作温度
-20℃ - +60℃
工业级宽温设计
存储温度
-40℃ - +85℃
适应运输及存储需求
防护等级
IP20（模块本身）
需安装在控制柜内使用
安装方式
DIN导轨安装
兼容标准35mm DIN导轨
故障诊断
LED指示灯+软件报警
电源、通信状态、故障信息直观显示
适用场景
ABB PDP22-FBP现场总线接口凭借其稳定的通信性能和灵活的适配能力，广泛应用于各类流程工业及离散制造领域，典型应用场景包括：
1. 石油化工行业：用于炼油、化工装置中，连接现场压力、温度、流量等智能仪表，实现对反应釜、精馏塔等设备运行参数的实时采集与控制，保障生产过程的稳定与安全。
2. 电力行业：在火电、水电、核电等电厂中，集成到发电机组控制系统，连接汽包水位计、蒸汽流量计、阀门执行器等设备，实现对发电过程的精准调控，提升发电效率。
3. 冶金行业：应用于钢铁、有色金属冶炼生产线，连接高炉、转炉等设备的各类传感器与执行机构，传输温度、液位、压力等关键数据，支持冶炼过程的自动化控制。
4. 水处理行业：在自来水厂、污水处理厂中，用于连接水质监测仪表、水泵、阀门等设备，实现对水处理流程的远程监控与自动控制，确保出水水质达标。
5. 制药行业：符合医药生产的严格规范，连接发酵罐、过滤器等设备的智能仪表，实现对药品生产过程参数的精确采集与追溯，满足GMP认证要求。
安装与维护要点
1. 安装规范
- 模块需安装在通风良好、无粉尘、无腐蚀性气体的控制柜内，避免阳光直射和雨水冲刷，确保工作环境符合温度、湿度要求。
- 采用标准35mm DIN导轨安装，安装时需保持模块与其他设备之间的间距不小于5cm，便于散热和维护操作。
- 通信线路采用屏蔽双绞线，屏蔽层需单端接地，减少干扰；线路敷设时应远离动力电缆，避免平行敷设，若交叉需垂直交叉，降低电磁耦合干扰。
- 电源接线需严格区分正负极，避免接反；建议在电源输入端加装熔断器（1A），防止过流损坏模块。
2. 日常维护
- 状态监测：定期检查模块面板上的LED指示灯，通过电源灯（PWR）、通信灯（COM）、故障灯（ERR）的状态判断设备运行情况，若故障灯常亮，需及时通过组态软件查询故障原因。
- 清洁保养：每季度对模块进行一次清洁，使用干燥的软布擦拭模块表面灰尘，避免使用湿布或腐蚀性清洁剂，防止设备短路或腐蚀。
- 线路检查：定期检查通信线路和电源线路的连接情况，确保接线牢固，无松动、氧化现象；检查屏蔽层接地是否良好，及时处理接地不良问题。
- 软件维护：定期备份组态参数，避免因模块故障导致参数丢失；若需升级模块固件，需按照ABB官方提供的升级流程操作，防止升级失败造成设备损坏。
