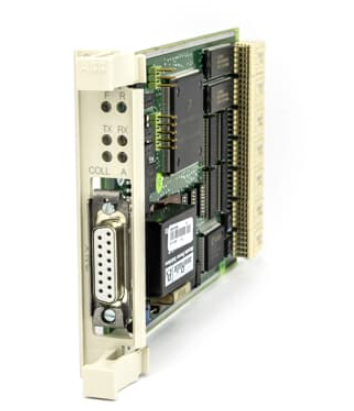

ABB CI543通信接口
产品基本概述
ABB CI543通信接口是ABB工业自动化控制系统中的核心通信模块，主要用于实现控制器与各类外部设备、子系统之间的高速数据交互与协议转换。该模块专为工业恶劣环境设计，具备高可靠性、强抗干扰能力和灵活的配置特性，广泛应用于电力、化工、冶金、制造业等领域的自动化控制系统中，是保障系统数据传输稳定、实现设备协同控制的关键组件。
作为ABB AC 800M控制器等主流控制系统的配套通信接口，CI543通过标准化的通信协议和模块化设计，有效降低了不同设备间的通信壁垒，提升了整个自动化系统的集成效率和可扩展性。
核心功能特点
1. 多协议支持与协议转换
CI543通信接口具备丰富的协议兼容能力，可支持多种主流工业通信协议，包括PROFINET、EtherNet/IP、Modbus TCP、DeviceNet等。这一特性使其能够作为“通信桥梁”，实现不同协议设备之间的数据双向转换，例如将传感器的Modbus数据转换为控制器可识别的PROFINET信号，或实现EtherNet/IP设备与AC 800M控制器的无缝对接。
模块内置协议解析引擎，可对不同协议的数据包进行快速解析与重组，确保数据传输的准确性和实时性，满足工业控制中对数据响应速度的严苛要求。
2. 高速数据传输能力
该接口模块采用高速以太网芯片和优化的通信链路设计，数据传输速率最高可达100Mbps（自适应10/100Mbps），支持全双工通信模式，有效避免了数据传输过程中的冲突与延迟。在多设备并发通信场景下，CI543可通过数据优先级调度机制，确保关键控制数据的优先传输，保障系统控制逻辑的稳定执行。
3. 高可靠性与冗余设计
针对工业现场的复杂环境，CI543在硬件和软件层面均进行了可靠性优化。硬件上采用工业级元器件，具备宽温工作范围（通常为-20℃~60℃），可抵御粉尘、振动等干扰；软件上支持通信故障检测与自动恢复，当出现链路中断时，模块可在毫秒级内检测到故障并尝试重新连接，同时向控制器反馈故障信息，便于运维人员及时处理。
部分型号支持冗余通信配置，可通过双网口连接不同的通信网络，当主网络出现故障时，自动切换至备用网络，确保通信链路的连续性，适用于对可靠性要求极高的关键控制场景。
4. 灵活的配置与管理
CI543支持通过ABB Control Builder M软件进行集中配置与管理，运维人员可在软件中直观设置通信协议参数、数据映射关系、故障报警阈值等信息，无需现场手动调试，提升了配置效率。同时，模块支持在线诊断功能，可实时监测通信状态、数据传输量、链路质量等参数，并通过控制器或上位机系统呈现，便于实现预防性维护。
此外，模块还支持参数保存与批量配置功能，对于多台相同型号模块的部署场景，可通过导出配置文件批量导入，大幅降低重复工作量。
5. 安全通信保障
为应对工业网络中的安全风险，CI543内置基础的网络安全机制，支持IP地址过滤、端口访问控制等功能，可限制非法设备接入通信网络，防止数据被篡改或窃取。对于需要更高安全级别的场景，该模块还可与ABB的工业防火墙、安全网关等设备配合使用，构建全方位的工业网络安全防护体系。
关键技术参数
通信参数
通信协议
PROFINET、EtherNet/IP、Modbus TCP、DeviceNet等
传输速率
10/100Mbps自适应
通信接口
2个RJ45以太网口（部分型号支持冗余）
电气参数
供电电压
24V DC（±10%）
功耗
典型值3W，最大值5W
隔离等级
信号与电源之间2500V AC（1分钟）
环境参数
工作温度
-20℃~60℃
存储温度
-40℃~85℃
防护等级
IP20（模块本身），需配合控制柜实现更高防护
机械参数
安装方式
DIN导轨安装
尺寸（长×宽×高）
约100mm×150mm×50mm（具体以型号为准）
适用场景
1. 智能制造生产线
在汽车制造、电子加工等智能制造场景中，CI543可连接PLC、机器人、智能传感器、传送带等设备，实现生产数据的实时采集与指令下发。通过协议转换功能，将不同品牌、不同协议的设备接入统一的控制系统，实现生产过程的协同控制与智能化调度，提升生产效率和产品质量。
2. 电力系统自动化
在变电站、发电厂等电力场景中，CI543可作为通信枢纽，连接继电保护装置、智能电表、测控终端等设备，将设备运行状态、电力参数等数据传输至SCADA系统，同时接收系统下发的控制指令，实现电力设备的远程监控与自动化操作。其高可靠性和冗余设计可保障电力系统通信的连续稳定，避免因通信故障导致的电力事故。
3. 化工过程控制
在化工生产中，CI543可连接温度、压力、流量等过程控制仪表，以及阀门、泵等执行机构，实现对化工反应过程的实时数据监测与精准控制。模块的抗干扰能力可适应化工现场的强电磁干扰环境，确保数据传输的准确性，为化工生产的安全、稳定运行提供保障。
4. 冶金工业控制
在钢铁、有色金属冶炼等冶金场景中，CI543可连接冶炼设备、检测仪器、传动系统等，实现冶炼过程中各类参数的实时交互与设备协同控制。其宽温工作范围和高稳定性可适应冶金现场的高温、粉尘环境，满足严苛的工业控制需求。
使用注意事项
- 安装规范：需严格按照产品手册进行DIN导轨安装，确保模块固定牢固，避免振动导致的接口松动；安装位置应远离高温热源、强电磁干扰源（如变频器），同时保证良好的通风散热。
- 接线要求：供电线路需采用屏蔽线，避免电源干扰；以太网电缆应选用工业级屏蔽双绞线，传输距离超过100米时需使用工业交换机进行中继，确保通信质量。
- 配置备份：模块配置完成后，需及时导出配置文件并备份，便于后续故障恢复或模块更换时快速部署。
- 定期维护：定期检查模块的运行状态、接口连接情况及散热情况，清理模块表面的粉尘，确保模块正常工作；同时关注ABB官方发布的固件更新，及时升级以修复潜在漏洞、提升性能。
- 故障处理：当出现通信故障时，可通过模块的状态指示灯初步判断故障原因（如电源灯不亮表示供电问题，通信灯闪烁异常表示链路故障），再结合Control Builder M的诊断功能定位具体问题，逐步排查供电、接线、协议配置等环节。
