ABB KUC321AE HIEE300698R1电源模块
产品详情

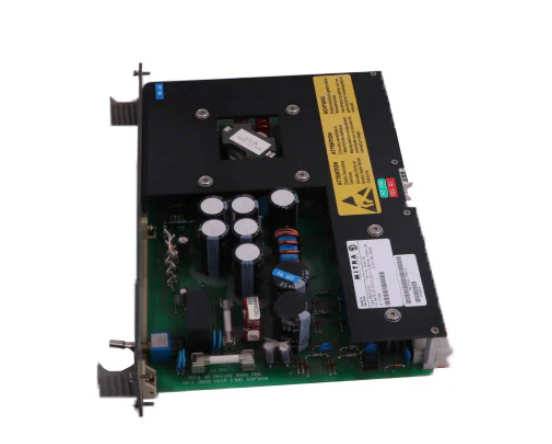

ABB KUC321AE HIEE300698R1电源模块
产品核心定位与优势
KUC321AE HIEE300698R1作为PLC系统的“动力中枢”，核心作用是将工业现场的交流输入电源转换为PLC及外围模块所需的标准直流电源，并确保输出电压的稳定性与连续性。工业现场电网常面临电压波动、瞬时冲击、谐波干扰等问题，普通电源模块易出现输出不稳定甚至停机现象，导致PLC系统故障。该电源模块通过内置的高效转换电路、滤波单元及冗余保护机制，不仅能实现宽范围交流输入的稳定转换，还能抵御电网干扰与负载突变，为PLC控制系统提供“不间断”的高质量供电，保障系统运行的连续性与可靠性。
相较于常规工业电源模块，KUC321AE的核心优势集中在四个方面：一是宽输入范围与高效转换，支持多种电压等级的交流输入，转换效率高达90%以上，降低能源损耗；二是高稳定性输出，输出电压精度控制在±1%以内，有效避免电压波动对PLC电子元件的损害；三是全方位保护机制，集成过流、过压、过温、短路等多重保护功能，在异常工况下快速响应，保护模块自身及负载设备；四是工业级环境适应性，采用耐高低温、抗振动的工业级元器件，适应-10℃~60℃的宽温工作环境，满足复杂工业场景需求。
核心功能解析
1. 宽范围交流输入与稳定直流输出
该模块支持宽范围交流输入，可适配100~240V AC的单相输入电压，无需手动切换电压档位，能适应不同地区、不同场景的电网电压需求，降低模块选型与部署难度。通过内置的开关电源转换电路，将交流输入高效转换为24V DC的标准直流输出，输出电流可满足多模块并联的供电需求。同时，模块采用高精度稳压技术，结合PID反馈调节机制，即使在输入电压波动±15%或负载变化的情况下，仍能确保输出电压稳定在24V DC±1%的范围内，为PLC的CPU模块、信号处理模块、I/O模块等提供稳定的工作电源，避免因电压波动导致的系统数据丢失或逻辑误判。
2. 多重安全保护与故障预警
为应对工业现场的各类供电风险，KUC321AE集成了全方位的保护功能，形成“多重防护网”。一是过流保护，当输出负载电流超过额定值时，模块会自动限制输出电流，避免因负载短路或过载导致模块烧毁；二是过压保护，若输出电压因异常情况升高超过阈值（通常为28V DC），模块会快速切断输出，保护PLC等负载设备的电子电路；三是过温保护，当模块内部温度超过65℃时，散热风扇会自动加速，若温度持续升高至75℃，模块将启动热保护停机，防止元器件因高温损坏；四是短路保护，当输出端发生直接短路时，模块会瞬间触发短路保护机制，切断输出回路，待故障排除后可自动恢复工作。此外，模块通过LED指示灯实时反馈工作状态（正常、故障、过载），便于运维人员快速识别故障类型。
3. 高效散热与低能耗设计
模块采用高效开关电源拓扑结构，转换效率最高可达92%，大幅降低能源损耗，减少工业生产中的电费成本。在散热设计上，模块采用“自然散热+智能风扇散热”的复合散热方式：当模块负载率低于50%且内部温度低于45℃时，风扇处于休眠状态，降低噪音与能耗；当负载率升高或温度超过45℃时，风扇自动启动并根据温度调节转速，确保模块内部元器件始终工作在安全温度范围内。同时，模块外壳采用镂空散热结构，增强空气流通效率，进一步提升散热性能。
4. 灵活扩展与便捷集成
KUC321AE采用标准化的DIN导轨安装设计，可与ABB PLC的其他模块（如信号处理模块、I/O模块）共同安装在标准控制柜内，节省安装空间。模块支持多台并联运行，通过并机均流技术，可实现输出功率的叠加，满足大型PLC系统的高功率供电需求。此外，模块的接线端子采用防误插设计，输入与输出端子明确区分，且配备紧固螺丝，有效避免因接线松动导致的接触不良或供电中断问题，提升安装与维护的便捷性。
关键技术参数
输入参数
输入电压
100~240V AC（单相），50/60Hz（宽频自适应）
输入电流
最大8A（100V AC输入时）、最大4A（240V AC输入时）
输出参数
输出电压
24V DC，精度±1%
额定输出电流
20A（单模块），支持多模块并联扩展
纹波与噪声
≤50mVpp（20MHz带宽内）
保护功能
保护类型
过流、过压、过温、短路保护，故障自动恢复
效率与功耗
转换效率
满载时≥90%，典型工况≥92%
环境参数
工作温度/湿度
-10℃~60℃/10%~95%RH（无凝露）
机械参数
尺寸（长×宽×高）/安装方式
150mm×100mm×120mm/标准35mm DIN导轨安装
显示与指示
LED指示灯
电源指示灯（绿色，常亮表示输入正常）、运行指示灯（绿色，常亮表示输出正常）、故障指示灯（红色，常亮表示模块故障）
典型应用场景
1. 大型PLC控制系统供电
在冶金、化工等行业的大型PLC控制系统中，通常需要同时为CPU模块、信号处理模块（如PFVK135）、I/O模块、通信模块等多个设备供电，总功率需求较大。KUC321AE可通过多台并联的方式，为整个PLC系统提供稳定的24V DC电源，其宽输入范围能适应工厂内部电网的波动，多重保护功能可避免因某一模块故障导致整个系统断电，保障生产流程的连续运行。
2. 智能制造生产线供电
在汽车制造、电子元件组装等智能制造生产线上，PLC系统需要实时控制机器人、传送带、检测设备等，对供电的连续性与稳定性要求极高。KUC321AE作为核心供电模块，可为PLC系统及相关执行机构的控制电路提供精准供电，其低纹波输出特性可避免电压噪声对检测设备、传感器信号的干扰，确保生产线的自动化控制精度与生产效率。
3. 电力系统自动化设备供电
在变电站、配电自动化系统中，PLC设备需长期稳定运行以实现电力参数监测、开关控制等功能。KUC321AE的宽温工作特性与高可靠性，能适应变电站户外控制柜的恶劣环境，其过压、过流保护功能可抵御电力系统中的瞬时电压冲击，为PLC设备提供安全稳定的电源，保障电力系统自动化控制的可靠性。
4. 化工过程控制供电
在化工生产过程中，PLC系统需控制反应釜、阀门、泵等设备，且现场存在高温、粉尘等恶劣条件。KUC321AE采用工业级防护设计，能在复杂环境下稳定工作，其高效散热功能可避免高温导致的模块故障，同时多重保护机制可防止因化工设备负载突变引发的供电异常，确保化工生产过程的安全与稳定。
使用注意事项
- 安装规范：模块需安装在通风良好、无粉尘、无腐蚀性气体的控制柜内，远离大功率发热设备（如变频器）；DIN导轨安装时需确保模块固定牢固，避免振动导致接线松动；多模块并联安装时，模块之间应预留至少10cm的散热空间，防止热量积聚。
- 接线要求：输入电源线需采用符合载流量要求的铜芯电缆（建议≥2.5mm²），并配备空气开关（额定电流10A）作为输入保护；输出电源线应根据负载总电流选择合适线径，避免线损导致的电压降；输入零线（N）与火线（L）不可接反，输出正负极（+24V、0V）需与负载对应，严禁接反，否则可能烧毁模块及负载设备。
- 接地要求：模块的接地端子必须可靠接地，接地电阻≤4Ω，以增强抗干扰能力并保障安全；控制柜内的保护接地与信号接地应分开设置，避免接地环路干扰。
- 运行监测与维护：定期观察模块LED指示灯状态，若故障指示灯（红色）常亮，需及时排查输入电压、负载情况；定期检查接线端子的紧固性与腐蚀情况，发现松动或氧化需立即处理；模块运行过程中若出现异常发热（外壳温度超过70℃），应停机检查散热风扇及负载是否正常。
- 故障处理：若模块无输出，先检查输入电源是否正常及空气开关是否跳闸；若输出电压异常，可排查负载是否过载或短路；若故障指示灯亮且无法自行恢复，应联系ABB专业技术人员进行检修，避免自行拆解模块。
