ABB TU811 紧凑型模块终端单元
产品详情

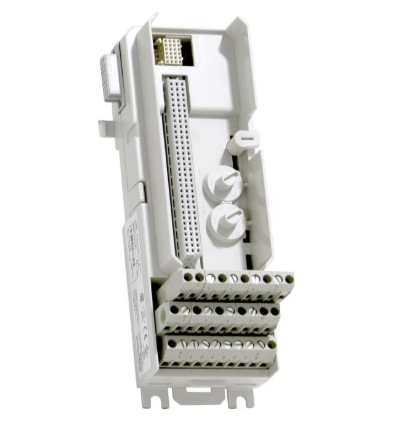

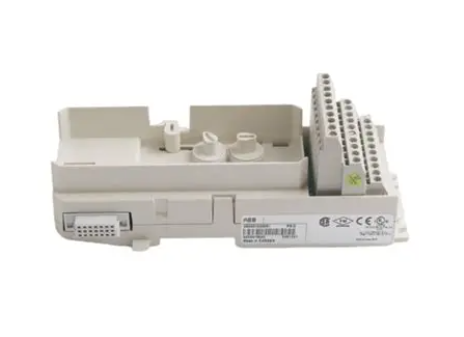

ABB TU811 紧凑型模块终端单元
模块概述
ABB TU811 紧凑型模块终端单元是ABB AC800M控制系统及扩展架构中的关键接口设备，定位为“控制器与现场设备的桥梁”，专为工业自动化场景下的信号集中处理、模块管理及系统扩展设计。其核心价值在于通过标准化的接口与模块化结构，实现分散I/O模块的集中管控、信号隔离转换及与主控制器的高效数据交互，解决控制系统扩展中接口不兼容、信号干扰、布线复杂等问题，同时以紧凑的尺寸适配空间受限的控制柜安装需求。
该终端单元作为AC800M系统的原生配套设备，具备完善的系统兼容性，可直接接入Control Builder M组态环境，支持热插拔与在线维护，广泛应用于电力、化工、冶金等行业的中大型自动化控制系统，为现场信号的可靠传输与系统的灵活扩展提供硬件支撑。
核心功能与优势
2.1 集中式模块管理与扩展
TU811终端单元以模块化架构为核心，实现对各类I/O模块的统一管理与系统扩展，解决多类型模块接入的兼容性问题：
- 多模块兼容接入：支持直接挂载ABB AC800M系列的AI801、AO801、DI801、DO801等数字量、模拟量I/O模块，以及温度测量、脉冲计数等专用模块，单单元最多可扩展8个I/O模块，满足中小规模信号采集与控制需求。
- 统一总线管理：通过内部高速背板总线（传输速率达100Mbps）实现各模块与主控制器的通信，总线采用差分信号传输技术，有效降低模块间的信号干扰，保障数据传输的实时性与稳定性，模块间数据交互延迟≤1ms。
- 热插拔支持：终端单元及所挂载的I/O模块均支持带电热插拔，在系统不停机的情况下可完成模块的更换与维护，避免因设备检修导致的生产中断，提升系统可用性。
2.2 信号隔离与抗干扰处理
针对工业现场复杂的电磁环境，TU811在信号传输链路中强化了隔离与抗干扰设计，保障信号采集的准确性：
- 全方位电气隔离：具备电源隔离、信号隔离与总线隔离三重保护，隔离电压达2500V AC，可有效阻断现场设备与控制器之间的共模干扰与差模干扰，避免因接地环路或电压波动导致的信号失真。
- 信号调理功能：内置信号滤波电路，可对模拟量信号进行低通滤波处理，抑制高频电磁干扰（如变频器产生的谐波干扰）；对数字量信号进行防抖处理，避免开关量信号的误触发。
- 浪涌保护设计：输入输出端口集成浪涌抑制元件，可抵御±2kV的瞬态过电压冲击，适应工业现场雷击、开关操作等产生的浪涌干扰，保护模块内部电路不受损坏。
2.3 高效系统通信与诊断
TU811作为控制器与I/O模块的通信枢纽，具备高效的通信能力与完善的诊断功能，简化系统运维：
- 双端口冗余通信：标配2个RJ45以太网端口，支持PROFINET、EtherNet/IP等工业以太网协议，可配置为冗余通信模式，当主通信链路故障时自动切换至备用链路，通信切换时间≤10ms，保障通信连续性。
- 集成式诊断功能：通过组态软件可实时监测终端单元及各挂载模块的运行状态，包括电源电压、模块温度、通信状态等；当出现模块故障、信号超量程等异常时，可立即触发告警并记录故障信息，便于运维人员快速定位问题。
- 系统时钟同步：支持通过SNTP协议与系统时钟服务器同步，确保各模块的事件记录与故障信息具备统一的时间戳，为故障溯源与系统分析提供精准的时间依据。
2.4 紧凑型设计与便捷安装
TU811以“紧凑化”为设计核心，适配空间受限的工业控制柜安装场景，同时简化安装与接线流程：
- 小巧体积设计：采用19英寸机架式安装，高度仅为3U（132.5mm），宽度482.6mm，深度150mm，相比传统终端单元体积减少30%，可有效节省控制柜内安装空间，尤其适用于中小型控制系统。
- 标准化接线端子：采用弹簧式或螺丝式接线端子，支持2.5mm²-4mm²导线接入，接线牢固且便于操作；端子布局清晰，区分电源、信号与通信端子，降低接线错误风险。
- 状态指示直观：配备电源指示灯、通信指示灯及模块状态指示灯，通过不同颜色（红、绿、黄）与闪烁模式直观展示设备运行状态，现场人员无需借助软件即可快速判断设备工况。
关键技术参数
电源参数
输入电压
24V DC（19.2V DC - 28.8V DC），支持双电源冗余输入
最大功耗
空载≤5W，满配8个I/O模块≤25W
模块扩展
扩展能力
最多支持8个AC800M系列I/O模块
背板总线
高速并行总线，传输速率100Mbps，延迟≤1ms
通信接口
接口类型
2路RJ45以太网端口，1路RS485备用接口
支持协议
PROFINET、EtherNet/IP、Modbus TCP、IEC 61131-3
通信冗余
支持环形冗余或双链路冗余，切换时间≤10ms
隔离性能
隔离电压
电源/信号/总线间隔离，隔离电压2500V AC（1min）
浪涌保护
输入输出端口±2kV瞬态过电压保护（IEC 61000-4-5）
环境参数
工作温度
-20℃ - 60℃（无冷凝）
存储温度
-40℃ - 85℃，相对湿度5%-95%（无凝露）
物理特性
安装方式
19英寸3U机架式安装，防护等级IP20
外形尺寸
482.6mm（宽）×132.5mm（高）×150mm（深）
适用场景
TU811紧凑型模块终端单元凭借其模块化扩展、信号抗干扰、紧凑安装等特性，成为AC800M控制系统扩展及中小规模自动化系统搭建的理想选择，典型应用场景包括：
1. 电力系统辅控：在火电厂脱硫脱硝系统、水电站闸门控制系统中，作为现场I/O模块的集中管理单元，接入温度、压力、液位等传感器信号及阀门控制信号，通过冗余通信与主控制器交互，保障辅控系统的稳定运行。
2. 化工过程控制：在中小型化工装置中，用于反应釜、精馏塔等设备的本地信号处理，将现场分散的I/O信号集中后传输至AC800M控制器，其信号隔离功能可有效抵御化工车间的强电磁干扰，确保工艺参数采集准确。
3. 冶金生产线：在轧钢、连铸等生产线的区域控制站中，挂载数字量I/O模块采集设备运行状态、控制执行机构动作，紧凑的体积可适配生产线旁的小型控制柜，热插拔功能便于现场快速维护。
4. 市政供水工程：在自来水厂的水泵站控制系统中，集中管理各水泵的电流、压力信号及启停控制信号，通过以太网与SCADA系统通信，实现水泵运行的远程监控与自动控制，简化泵站控制柜的布线与结构。
5. 设备集成控制：在大型工业设备（如水泥回转窑、造纸机）的本地控制单元中，作为I/O扩展核心，接入设备的各类监测与控制信号，与设备主控制器协同工作，提升设备控制的响应速度与可靠性。
