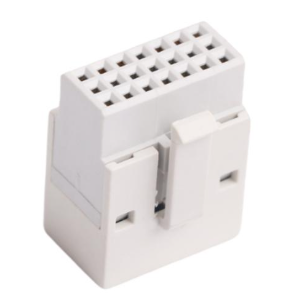

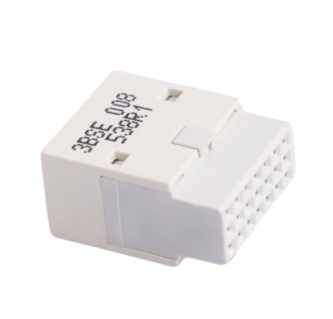

ABB TB807 3BSE008538R1 模块总线终端器
产品详情
ABB TB807 3BSE008538R1 模块总线终端器
产品基本定位与作用
在AC500系列PLC的模块化架构中，处理器模块（如PM511）与各类I/O模块、通信模块通过总线进行数据传输，形成链式或星形的总线拓扑结构。当总线信号在传输过程中到达拓扑末端时，若未进行阻抗匹配，极易因信号反射产生驻波，导致信号失真、传输速率下降，甚至引发总线通信故障。TB807 3BSE008538R1 模块总线终端器正是为解决这一问题而生，它需安装在总线拓扑的最末端，通过内置的匹配电阻网络，使总线特性阻抗与传输线路阻抗保持一致，从而有效吸收末端信号，避免反射干扰，确保总线信号的稳定传输。
该终端器采用与AC500系列模块兼容的紧凑式设计，安装便捷，无需复杂配置，可快速融入现有PLC系统，是AC500系列总线系统不可或缺的配套部件，尤其在长距离总线传输或复杂电磁环境下，其作用更为突出。
核心功能与优势
1. 阻抗匹配，抑制信号反射
这是TB807终端器最核心的功能。其内置高精度匹配电阻，可根据AC500系列总线的特性阻抗（通常为120Ω，具体需匹配总线类型）进行精准匹配。当总线信号传输至终端器时，匹配电阻能将信号能量有效吸收，而非反射回总线，从而消除信号叠加产生的失真问题，保障数据传输的准确性。无论是数字信号还是模拟信号，都能通过阻抗匹配实现稳定传输，提升总线通信的可靠性。
2. 提升总线抗干扰能力
工业现场存在大量电磁干扰源，如变频器、电机等设备产生的电磁辐射，易对总线信号造成干扰。TB807终端器通过优化信号传输特性，减少信号反射带来的噪声叠加，间接提升了总线对外部电磁干扰的抵抗能力。同时，其自身采用工业级屏蔽设计，可有效隔绝外部干扰信号侵入总线，进一步保障总线通信的稳定性。
3. 简化系统配置，即插即用
该终端器采用免编程设计，无需通过软件进行参数配置，只需按照总线拓扑要求安装在末端模块上即可正常工作。其接口与AC500系列模块的总线接口完全兼容，插拔式连接设计使得安装和拆卸极为便捷，大大降低了系统调试和维护的工作量。即使是非专业技术人员，也能按照手册快速完成安装操作。
4. 增强总线传输距离与速率
信号反射是限制总线传输距离和传输速率的关键因素。通过TB807终端器的阻抗匹配作用，总线信号的衰减程度显著降低，传输距离得以延长；同时，消除信号失真后，总线可稳定支持更高的传输速率，满足PLC系统对实时性控制的需求。例如，在多模块扩展的长距离总线系统中，加装TB807后，可有效避免因传输距离过远导致的通信延迟或数据丢包问题。
关键技术参数
TB807 3BSE008538R1 的技术参数直接决定其适配性和工作性能，核心参数如下：
1. 适配总线类型：专为ABB AC500系列PLC的本地总线设计，兼容AC500系列各型号处理器模块（如PM511、PM554等）及扩展模块的总线接口，确保总线信号传输的兼容性。
2. 阻抗匹配规格：内置120Ω精密匹配电阻（±5%误差范围），与AC500系列总线的特性阻抗完美匹配，可有效吸收末端信号，抑制反射。
3. 电气特性：工作电压范围与AC500系列模块总线供电一致，无需额外独立供电，直接通过总线接口获取工作电源；支持的总线传输速率与所配套的处理器模块同步，最高可适配AC500系列总线的最大传输速率，确保数据高速传输。
4. 机械结构：采用标准DIN导轨安装方式，与AC500系列其他模块的安装方式兼容，节省控制柜安装空间；模块尺寸紧凑，长度通常不超过50mm，宽度与AC500系列模块一致，可与其他模块无缝拼接安装。
5. 环境适应性：工作温度范围为-25℃~70℃，可适应工业现场高低温环境；具备IP20防护等级，适用于控制柜内安装；抗振动性能符合IEC 60068-2-6标准，抗冲击性能符合IEC 60068-2-27标准，满足工业级可靠性要求。
6. 型号标识：3BSE008538R1为该终端器的官方订货号，TB807为产品系列型号，采购及维护时需以官方型号为准，避免型号混淆。
适用场景与配套关系
1. 核心适用场景
TB807终端器的应用场景与AC500系列PLC的应用场景高度绑定，主要用于需要保障总线稳定传输的工业自动化系统中，具体包括：
1. 多模块扩展的AC500系统：当AC500系列PLC系统中扩展的I/O模块、通信模块数量较多，形成较长的总线链路时，需在总线末端安装TB807终端器，如制造业生产线的分布式控制节点、大型设备的多参数监测系统等。
2. 长距离总线传输场景：当处理器模块与末端扩展模块之间的总线传输距离超过10米（具体距离需结合总线类型和传输速率确定）时，信号衰减和反射风险增加，必须加装TB807以保障信号质量，如化工车间的远程仪表控制、市政污水处理系统的分布式泵组控制等。
3. 复杂电磁干扰环境：在钢铁、冶金、汽车制造等电磁干扰强烈的工业现场，总线信号易受干扰，TB807通过抑制信号反射和自身屏蔽设计，提升系统抗干扰能力，确保通信稳定。
4. 高实时性控制需求场景：如精密机械加工、自动化装配线等对数据传输实时性要求较高的系统，TB807可减少信号延迟和失真，保障控制指令的及时响应。
2. 与AC500系列模块的配套关系
TB807终端器需与AC500系列PLC的总线系统配套使用，其核心配套逻辑如下：
- 与处理器模块的配套：可与AC500系列各型号处理器模块（如PM511、PM513、PM550等）搭配使用，无论处理器性能高低，只要采用AC500标准总线，均需在总线末端安装该终端器。
- 与扩展模块的连接：安装在总线拓扑的最末端扩展模块上，通常直接插接在末端I/O模块或通信模块的总线接口上，无需额外接线，实现总线信号的末端匹配。
- 系统数量配置：每个独立的AC500总线拓扑结构只需安装1个TB807终端器，且必须安装在拓扑最末端，不可在总线中间位置安装，否则会导致总线阻抗不匹配，反而影响信号传输。
安装与使用规范
1. 安装要点
1. 确定安装位置：必须安装在AC500总线拓扑的最末端模块上，即距离处理器模块最远的扩展模块（如I/O模块、通信模块）的总线接口处，不可安装在总线中间模块或处理器模块上。
2. 机械安装：采用DIN导轨安装，与其他AC500模块并排固定在导轨上，确保安装牢固，避免因振动导致终端器松动；安装时需注意模块方向，总线接口需与末端扩展模块的总线接口对应，不可反向插接。
3. 电气连接：直接将终端器的总线插头插入末端扩展模块的总线插座中，实现机械和电气的双重连接，无需额外连接电源或信号线，依靠总线接口获取所需供电。
2. 使用与维护规范
1. 系统调试前检查：在PLC系统通电调试前，需确认TB807终端器已正确安装在总线末端，且插接牢固；可通过视觉检查总线拓扑结构，确保终端器位置无误，避免漏装或错装导致总线通信故障。
2. 故障排查要点：若系统出现总线通信故障（如模块无法识别、数据传输异常），需优先检查终端器的安装状态，确认其是否松动、是否安装在正确位置；若终端器损坏（如外观烧毁、插头变形），需及时更换同型号终端器，不可用其他型号替代。
3. 日常维护：定期对终端器进行外观检查，清理模块表面及总线接口处的灰尘，防止灰尘堆积导致接触不良；检查终端器与扩展模块的插接是否牢固，若出现松动需及时重新插紧；无需对终端器进行软件配置或参数调整，维护成本极低。
4. 更换注意事项：更换终端器时需先断开PLC系统的总电源，避免带电插拔导致总线信号异常或模块损坏；更换后需重新检查安装位置和插接状态，确认无误后方可通电运行。
5. 备件管理：对于采用AC500系列PLC的工业系统，建议配备一定数量的TB807终端器作为备件，尤其是在关键生产线上，可在终端器故障时快速更换，减少系统停机时间。
