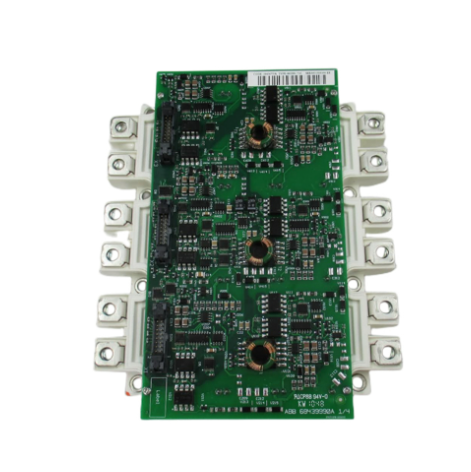

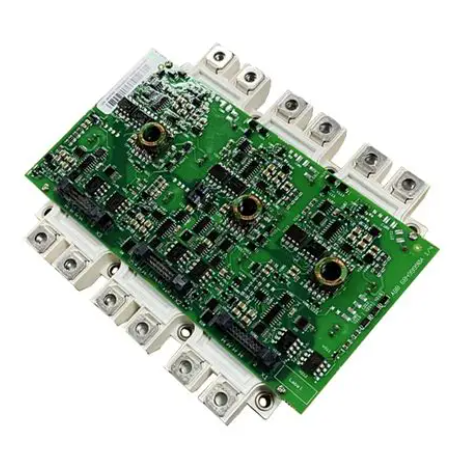

ABB FS450R12KE3/AGDR-71C驱动器组合

产品组合概述

ABB FS450R12KE3/AGDR-71C 是一套专为中大功率工业驱动场景设计的核心功率单元与驱动模块组合，由 FS450R12KE3 绝缘栅双极型晶体管（IGBT）功率模块和 AGDR-71C 门极驱动模块组成。该组合融合了 ABB 在电力电子领域的核心技术，具备高功率密度、稳定的驱动性能、完善的保护机制及优异的热管理能力，广泛应用于变频器、逆变器、不间断电源（UPS）、无功补偿装置等电力电子设备中，为工业电机调速、新能源发电、电力系统稳定运行等场景提供可靠的核心动力支撑。

其中，FS450R12KE3 作为功率执行单元，承担着电能转换与功率输出的核心任务；AGDR-71C 作为专用门极驱动模块，负责为 IGBT 提供精准、可靠的驱动信号，并实时监测 IGBT 运行状态，实现故障保护与信息反馈，二者协同工作形成“驱动-执行-保护”的闭环系统，确保整套设备在复杂工况下的安全、高效运行。

核心组件参数详解

1. 功率模块：FS450R12KE3

产品型号

FS450R12KE3

ABB IGBT 模块标准标识，包含功率、电压等核心信息

额定电压（Uce）

1200V

IGBT 集电极-发射极额定电压，适配中高压工业场景

额定电流（Ic）

450A（Tc=25℃）、300A（Tc=100℃）

不同结温下的持续载流能力，体现功率输出潜力

开关频率

最高可达 20kHz

高频开关特性，适用于需要精准波形控制的场景

导通压降（Vce(sat)）

约 1.8V（Ic=450A，Tc=25℃）

低导通损耗，提升能量转换效率

封装形式

EconoPACK™3

紧凑式模块化封装，优化散热路径，便于安装集成

工作结温范围（Tj）

-40℃~150℃

宽温适应能力，应对工业环境温度波动

内置保护功能

过流保护、短路保护、温度监测

原生保护机制，降低故障扩大风险

2. 驱动模块：AGDR-71C

产品型号

AGDR-71C

ABB 门极驱动模块专用型号，匹配特定功率等级 IGBT

适配 IGBT 电压等级

1200V/1700V

兼容中高压 IGBT 模块，适配性强

适配 IGBT 电流范围

300A~600A

精准匹配 FS450R12KE3 功率等级，驱动能力适配

输入控制信号

TTL/CMOS 电平（5V）

兼容主流控制器信号，便于系统集成

隔离方式

光耦隔离 + 磁隔离

双重隔离设计，抗干扰能力强，保障控制回路安全

供电电压

±15V DC

标准驱动电源规格，稳定提供门极驱动能量

故障反馈信号

集电极开路输出

实时反馈 IGBT 故障状态，便于系统联动保护

核心保护功能

过流保护（DESAT）、欠压保护、过温保护

全方位保护 IGBT 模块，响应速度快（≤1μs）

工作环境温度

-25℃~70℃

适应工业控制柜内温度环境

组合核心性能优势

1. 高效协同，能量转换效率优异

FS450R12KE3 采用 ABB 先进的 trench-gate 沟槽栅 IGBT 技术，结合优化的载流子分布设计，实现低导通损耗与开关损耗；AGDR-71C 则通过精准的门极电压控制（正向驱动电压 +15V，反向关断电压 -15V），有效抑制 IGBT 开关过程中的电压尖峰与电流振荡，降低开关损耗。二者协同使整套组合的能量转换效率可达 98% 以上，显著降低设备运行能耗，符合工业节能要求。

2. 完善的保护机制，运行安全可靠

该组合构建了“模块原生保护 + 驱动主动保护”的双重防护体系：FS450R12KE3 内置温度传感器与过流检测结构，可实时反馈运行状态；AGDR-71C 则通过 DESAT（退饱和）检测技术快速识别 IGBT 短路故障，响应时间不超过 1μs，同时具备门极欠压保护、过温保护等功能，可在故障发生瞬间切断驱动信号，避免 IGBT 模块烧毁，大幅提升整套系统的可靠性与使用寿命。

3. 高功率密度，集成便捷

FS450R12KE3 采用 EconoPACK™3 紧凑封装形式，在有限的体积内实现 450A/1200V 的功率输出；AGDR-71C 则采用模块化设计，体积小巧且安装孔位标准化，可与 FS450R12KE3 快速适配组装。二者的高功率密度设计不仅减少了设备的安装空间需求，还简化了系统布线与集成流程，提升设备研发与生产效率。

4. 强抗干扰能力，适应复杂工业环境

AGDR-71C 采用光耦与磁隔离相结合的双重隔离技术，隔离电压可达 2.5kVrms，有效抵御工业现场的电磁干扰（EMI）与共模噪声；FS450R12KE3 则通过优化的封装结构与寄生参数设计，降低了开关过程中的电磁辐射。整套组合符合 IEC 61800-3 电磁兼容标准，可在冶金、化工、矿山等电磁环境复杂的场景中稳定运行。

适用场景

- 工业变频器：适配 100kW~200kW 等级的中大功率变频器，用于风机、水泵、压缩机等设备的调速控制，实现节能运行。

- 新能源发电系统：在光伏逆变器、风电变流器中作为核心功率转换单元，实现直流电与交流电的高效转换，适配并网要求。

- 电力电子装置：用于 UPS 不间断电源、动态无功补偿装置（SVG）、有源电力滤波器（APF）等设备，提升电力系统的稳定性与电能质量。

- 工业电机驱动：在数控机床、注塑机、冶金轧机等设备的主轴驱动系统中，提供稳定的功率输出，保障设备加工精度与生产效率。

- 轨道交通辅助系统：用于轨道交通车辆的辅助电源系统，实现直流供电与交流负载的能量转换。

安装与使用注意事项

1. 安装规范

- 安装前需确认 FS450R12KE3 与 AGDR-71C 的型号匹配性，确保驱动模块的电流、电压等级适配功率模块。

- 功率模块安装时需涂抹导热硅脂，并通过力矩扳手按规定力矩（参考产品手册）固定在散热片上，确保散热良好，避免因接触不良导致结温过高。

- 驱动模块与功率模块的连接线缆需采用屏蔽线，且布线应短而直，减少寄生电感，避免开关过程中产生电压尖峰。

- 安装环境需保持干燥、通风，避免粉尘、油污及腐蚀性气体侵蚀，环境温度不超过模块额定工作范围。
