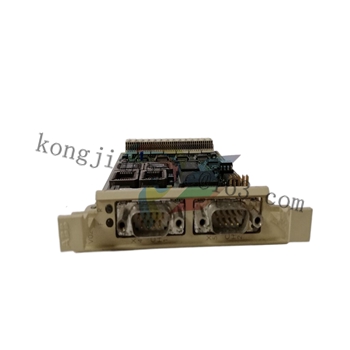

ABB 3BHE034863R0001 UDC920BE01 模拟输入模块
产品详情
ABB 3BHE034863R0001 UDC920BE01 模拟输入模块
产品概述
3BHE034863R0001 UDC920BE01 是ABB针对工业现场高精度模拟量采集需求研发的专用模拟输入模块，采用“信号调理-精准转换-数据传输”的一体化架构，专门用于将现场传感器、变送器输出的连续模拟量信号（如4-20mA电流信号、0-10V电压信号等）转换为控制器可识别的数字信号，并完成信号滤波、隔离、线性化等预处理过程。作为控制系统与现场传感设备之间的“数据桥梁”，该模块摒弃了传统采集模块精度低、抗干扰弱的缺陷，采用18位高精度AD转换芯片与工业级信号处理电路，可在高温、高湿度、强电磁干扰等严苛工况下稳定工作，精准捕捉工艺参数的细微变化。其标准化的接口设计可与ABB全系列控制设备及第三方标准传感器无缝对接，为自动化系统的灵活构建与高效运行提供坚实保障。
核心功能特点
1. 超高精度信号采集，捕捉细微参数变化
模块核心搭载18位高精度模数转换（AD）芯片，配合ABB自主研发的信号校准算法，实现模拟量信号的超高精度转换，模拟量输入精度可达±0.02% FS，远高于行业同类产品水平。针对不同量程的模拟信号，模块支持多量程自适应调节，可精准采集4-20mA、0-20mA、0-5V、0-10V等多种常用模拟量信号，能够清晰捕捉温度、压力等工艺参数的微小波动（如0.01℃的温度变化、0.01MPa的压力波动），为控制系统实现精细化调控提供可靠的数据依据，特别适用于对工艺参数精度要求极高的化工合成、半导体制造等场景。
2. 多通道并行处理，提升数据采集效率
模块采用多通道独立信号处理架构，配置16路独立模拟量输入通道，各通道之间相互隔离、独立工作，可同时采集16路不同类型的模拟量信号，通道间无干扰、无串扰。每路通道均配备专用的信号调理电路与AD转换单元，支持并行数据处理，单通道采样速率最高可达100Hz，16路通道同时工作时仍能保持稳定的采样频率，可满足大型工业生产现场多参数同步采集的需求，大幅提升控制系统的数据获取效率，避免因数据采集滞后导致的控制延迟问题。
3. 全方位信号预处理，保障数据可靠性
为提升采集数据的可靠性与可用性，模块内置完善的信号预处理功能。针对现场信号传输过程中可能出现的噪声干扰，每路通道均配备多级低通滤波电路与数字滤波算法，可有效滤除50Hz/60Hz工频干扰及高频噪声，确保信号纯净度；支持对非线性传感器信号进行线性化处理，直接输出符合工业标准的线性化数字信号，减少控制器的运算负荷；具备信号超量程检测与故障判断功能，当输入信号超出设定量程或传感器出现故障时，可立即标记异常数据并上传故障信息，便于运维人员及时处理。
4. 强化抗干扰设计，适配恶劣工业环境
针对工业现场复杂的电磁环境，模块采用多重抗干扰技术构建全方位的防护体系。信号输入回路采用3kV AC光电隔离设计，彻底阻断外部干扰信号通过信号线路侵入控制系统，隔离电阻≥100MΩ（500V DC）；电源输入端配备EMC电磁兼容滤波模块与浪涌抑制电路，可有效抵御电网电压波动、雷击浪涌等干扰，适应宽范围电源输入（DC 24V ±20%）；电路板采用多层敷铜、接地屏蔽、灌胶密封等工艺，提升模块的抗电磁辐射与抗潮湿、防尘能力，确保在-25℃-70℃的宽温度范围、5%-95%的高湿度环境及强电磁干扰场景下稳定工作。
5. 灵活通信适配，无缝融入控制网络
采用标准化总线接口设计，模块支持PROFIBUS-DP、Modbus RTU、ABB专用通信协议等多种工业通信方式，可与ABB UDC控制器、AC500 PLC、System 800xA控制系统等上位设备实现高速数据交互，通信速率最高可达12Mbps。模块支持数据的实时上传与参数的在线配置，运维人员可通过上位系统远程设置各通道的信号类型、量程范围、滤波参数等，无需现场拆卸模块即可完成配置调整，大幅提升系统的调试与维护效率。同时，模块具备通信故障自动检测功能，当通信链路中断时可暂存采集数据，待通信恢复后补传数据，避免数据丢失。
6. 模块化结构设计，便于系统集成与扩展
采用标准化DIN导轨安装设计，模块体积紧凑（宽×高×深典型值为35mm×120mm×140mm），可与其他自动化组件在控制柜内紧凑布局，节省安装空间。模块支持多单元级联扩展，通过专用总线接口可实现最多32个模块的集中组网，扩展后系统可支持多达512路模拟量信号的同步采集，满足大型工业生产现场多区域、多参数采集的需求。这种扩展方式无需对原有系统进行大规模改造，仅需通过软件配置即可完成新模块的接入，降低系统升级成本。
关键技术参数
输入通道数量
16路独立模拟量输入通道，通道间相互隔离
支持信号类型
电流信号：4-20mA、0-20mA；电压信号：0-5V、0-10V、±5V、±10V
转换精度
±0.02% FS（全量程范围内），AD转换分辨率18位
采样速率
单通道最高100Hz，16路通道并行采样时≥10Hz/通道
隔离性能
输入通道间、输入与输出间光电隔离，隔离电压≥3kV AC/1min
滤波功能
内置8阶低通滤波电路，数字滤波参数可配置，截止频率1Hz-50Hz可调
通信接口
1路PROFIBUS-DP接口，1路RS485接口（支持Modbus RTU）
通信速率
PROFIBUS-DP：最高12Mbps；RS485：最高115200bps
工作电源
DC 24V ±20%，功耗≤15W
工作环境
温度：-25℃-70℃；湿度：5%-95%（无凝露）；振动：≤5g（10-500Hz）
安装方式
标准35mm DIN导轨安装
防护等级
IP20（模块级），适配IP54及以上防护等级的控制柜
典型应用场景
3BHE034863R0001 UDC920BE01 模拟输入模块凭借其超高精度、多通道、强抗干扰等特性，广泛应用于各类对模拟量采集精度要求较高的工业场景，典型应用包括：
1. 电力行业机组监测：在火电厂的汽轮发电机组监测系统中，模块负责采集汽轮机轴瓦温度、蒸汽压力、蒸汽流量、发电机定子温度等关键参数，通过高精度数据为机组振动监测、性能优化提供依据；在水电站的水轮发电机组控制系统中，采集水轮机入口压力、转速、导叶开度等模拟量信号，保障机组稳定运行。
2. 化工行业反应过程控制：在化工合成反应釜控制系统中，模块精准采集反应釜内温度、压力、液位及反应物料浓度等连续变化的参数，将数据实时传输至主控制器，为控制器调节加热功率、进料速率等提供精准依据，确保反应过程符合工艺要求；在化工精馏塔系统中，采集各塔板温度、塔顶压力、回流比等参数，实现精馏过程的精细化控制。
3. 冶金行业冶炼过程监测：在钢铁企业的高炉炼铁过程中，模块采集高炉炉体各区域温度、炉顶压力、煤气成分浓度等模拟量信号，帮助操作人员实时掌握炉内冶炼状态；在有色金属（如铝、铜）的电解过程中，精准采集电解槽电压、电流密度、电解液温度等参数，为电解工艺优化与节能降耗提供数据支撑。
4. 半导体制造工艺控制：在半导体芯片制造的光刻、沉积等关键工序中，模块采集工艺腔体内的温度、压力、气体流量、真空度等高精度参数，确保工艺环境的稳定性，提升芯片制造的良率；在半导体封装测试过程中，采集测试设备的电压、电流等模拟量信号，实现对测试过程的精准监控。
5. 食品医药行业生产监控：在食品加工的灭菌过程中，模块精准采集灭菌釜内温度、压力等参数，确保灭菌效果符合食品安全标准；在医药行业的药品发酵、制剂过程中，采集发酵罐温度、pH值、溶氧量等参数，保障药品生产的稳定性与安全性。
使用注意事项
1. 安装环境控制：模块应安装在专用控制柜内，避免直接暴露在粉尘、油污、腐蚀性气体及阳光直射环境中；控制柜需配备散热装置，确保柜内温度控制在-25℃-70℃范围内，防止高温导致模块性能下降；安装位置应远离变频器、大功率电机等强电磁干扰源，必要时加装电磁屏蔽罩。
2. 接线操作规范：接线前必须切断模块电源，严禁带电接线；信号线路应采用双绞屏蔽电缆，屏蔽层单端接地（接地电阻≤4Ω），避免信号传输过程中引入干扰；不同类型的模拟量信号（如电流信号与电压信号）应分开敷设，避免线路交叉干扰；接线时需确保导线与端子牢固连接，防止接触不良导致信号异常。
3. 参数配置与校准：根据接入传感器的信号类型与量程，通过上位软件准确配置模块各通道的参数（如信号类型、量程范围、滤波频率等）；模块安装调试完成后，需使用标准信号源对各通道进行精度校准，确保采集数据的准确性；定期（建议每半年）对模块进行重新校准，避免长期使用导致的精度漂移。
4. 电源配置要求：采用稳定的直流电源为模块供电，推荐使用带稳压功能的冗余电源，确保电源电压波动在DC 24V ±20%范围内；电源输入端应加装浪涌保护器与电源滤波器，抑制电网冲击与噪声干扰；电源接线需严格区分正负极，严禁反接，避免烧毁模块。
5. 故障排查与维护：日常运行中需通过上位系统实时监测模块各通道数据状态，当出现数据异常时，首先检查传感器是否正常、接线是否松动，再排查模块故障；模块出现故障时，应先切断电源再进行检修，严禁带电插拔模块；定期清洁模块表面灰尘，检查接线端子的紧固情况与腐蚀状态，及时处理隐患。
6. 通信网络保障：配置通信参数时，需确保模块的通信地址、速率、校验方式与上位系统一致，避免通信冲突；通信线路应采用屏蔽电缆，远离动力线路敷设；定期检查通信链路的连接状态，及时处理线路老化、接触不良等问题，确保数据传输稳定。
