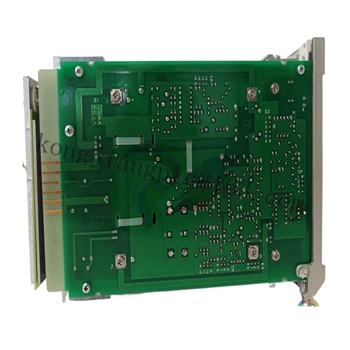

ABB UFC921A 3BHE024856P201 工控模块
产品详情
ABB UFC921A 3BHE024856P201 工控模块
产品概述
ABB UFC921A（订货号3BHE024856P201）工控模块是ABB面向工业自动化高端领域推出的一款集信号采集、逻辑控制、过程调节于一体的多功能控制单元，隶属于ABB Symphony Plus等高端控制系统的核心组成部分。该模块专为复杂工业流程的精准控制需求设计，核心功能涵盖多类型信号的实时处理、闭环调节算法执行、设备联动控制及状态反馈，是连接现场执行层与控制层的关键枢纽。
依托ABB在工业控制领域的技术沉淀，该模块具备高实时性、高可靠性及强环境适应性，广泛应用于火力发电、联合循环电站、大型化工、石油炼化等对控制精度与系统稳定性要求严苛的行业，为核心生产设备的高效运行、工艺参数的精准调控及生产过程的安全保障提供坚实的硬件支撑。
核心特性
1. 多功能集成，控制能力全面
模块采用“采集-运算-控制-输出”一体化设计，集成模拟量处理、数字量逻辑控制、脉冲信号采集及PID调节等多重功能。支持8路模拟量输入、4路模拟量输出、16路数字量输入/输出及2路脉冲计数通道，可同时处理温度、压力、流量等过程参数与设备开关状态信号，无需额外配置专用模块即可实现复杂工艺的综合控制，大幅简化系统硬件架构。
2. 高实时性运算，响应速度迅捷
内置32位高性能嵌入式处理器，运算主频可达500MHz，配合ABB自主研发的实时操作系统，能够快速执行复杂的PID调节算法、逻辑联锁程序及数据处理任务。模拟量信号采集周期最短可达1ms，数字量输入响应时间≤0.1ms，可精准捕捉工业现场的瞬时信号变化，确保控制指令的实时输出，满足高速动态过程的控制需求。
3. 多重冗余设计，运行安全可靠
针对关键工业场景的高可靠性要求，模块采用电源冗余、通信冗余及关键电路双重备份设计。电源回路支持双路24V DC冗余供电，任一回路故障时可无缝切换；通信接口支持冗余配置，避免单一通信链路故障导致的控制中断；核心运算单元具备故障自恢复功能，平均无故障运行时间（MTBF）超过15万小时，确保极端情况下系统仍能稳定运行。
4. 超强抗干扰性能，适应复杂环境
采用全方位抗干扰设计：电源入口配备三级EMC滤波电路，可有效抑制电网谐波与浪涌干扰；信号通道采用光电隔离与差分传输技术，隔离电压达3000V AC，彻底阻断外部干扰信号对核心电路的影响；板卡采用工业级宽温元器件，配合全密封屏蔽外壳，可在强电磁辐射、粉尘、潮湿等恶劣环境下稳定工作，抗振动性能符合IEC 60068-2-6标准。
5. 灵活兼容扩展，适配性优异
严格遵循ABB开放式硬件接口规范，可直接适配Symphony Plus DCS系统、AC800M控制器及第三方主流PLC，支持PROFIBUS-DP、Modbus TCP、EtherNet/IP等多种工业通信协议，实现与上层控制系统的无缝对接。模块预留标准化扩展插槽，可根据需求加装信号调理模块、通信扩展模块，灵活扩展功能范围，适配不同行业的个性化应用场景。
6. 智能诊断与运维，维护便捷高效
内置完善的智能诊断系统，可实时监测模块电源状态、处理器运行情况、信号通道完整性及通信链路质量。当检测到故障时，通过板载LED指示灯分级报警，并通过通信总线将故障代码、故障位置等详细信息上传至控制系统，支持远程故障诊断与参数配置。模块支持在线热插拔，维护时无需停机，大幅缩短设备检修时间。
关键技术参数
型号/订货号
UFC921A / 3BHE024856P201
产品类型
多功能工业控制模块
核心处理器
32位嵌入式CPU，主频≥500MHz
模拟量输入（AI）
8路，支持4-20mA、0-10V、热电偶、热电阻信号
模拟量输出（AO）
4路，支持4-20mA、0-10V，输出精度±0.05% FS
数字量输入（DI）
16路，PNP/NPN可选，响应时间≤0.1ms
数字量输出（DO）
16路，晶体管输出，额定电流2A/通道
脉冲输入
2路，支持0-100kHz脉冲信号计数
控制算法
标准PID、串级PID、前馈控制、比值控制
隔离等级
信号通道与电源间3000V AC，通道间1500V AC
工作电源
DC 24V ±20%，支持双路冗余供电，功耗≤15W
工作温度范围
-40℃ ~ +85℃
存储温度范围
-55℃ ~ +125℃
通信接口
PROFIBUS-DP、Modbus TCP、EtherNet/IP、RS485
防护等级
IP20（模块级），适配IP54及以上防护等级控制柜
外形尺寸（长×宽×厚）
220mm × 150mm × 30mm（约）
安装方式
35mm DIN导轨安装/面板螺栓固定
安装与使用注意事项
- 型号与兼容性确认：安装前必须核对模块型号（UFC921A）及订货号（3BHE024856P201），确认与配套控制系统（如Symphony Plus）的兼容性；检查模块外观无破损、接口引脚无弯曲氧化，附件（固定件、接线端子）齐全完好。
- 安装环境规范：模块需安装在密闭、通风的工业控制柜内，避免阳光直射、粉尘堆积及腐蚀性气体侵蚀；控制柜应远离大功率变频器、电焊机等强干扰设备，模块与其他设备间距不小于10cm，确保散热良好；工作环境温度需控制在-40℃至+85℃，湿度≤95%（无凝露）。
- 接线操作要求：接线前必须断开模块及系统总电源，使用力矩扳手按照接线图紧固接线端子（力矩值0.8-1.2N·m）；模拟量信号采用屏蔽双绞线，屏蔽层单端接地（接地电阻≤3Ω）；数字量信号线与动力线分开布线，避免交叉干扰；冗余电源需分别接入独立电源回路，确保供电可靠性。
- 参数配置与校准：通过ABB专用配置软件（如Symphony Plus Engineering Environment）完成模块参数配置，包括通信地址、信号量程、控制算法参数、冗余模式等；使用标准信号源对模拟量输入/输出通道进行校准，记录校准数据，确保信号采集与输出精度符合要求；配置完成后进行联机测试，验证通信与控制功能正常。
- 运行监测与维护：日常运行中通过控制系统实时监测模块工作状态，关注电源指示灯、通信指示灯及故障指示灯状态；定期（每3个月）对模块进行巡检，清洁表面粉尘（断电后用干燥压缩空气吹扫），检查接线端子紧固性与电缆绝缘性；模块故障时需由ABB授权技术人员进行维修，严禁非专业人员擅自拆卸或改装。
- 热插拔操作规范：模块支持在线热插拔，但需在控制系统中确认模块处于“离线”状态后操作；插拔时需握住模块两侧把手，垂直用力，避免触碰接口引脚；更换模块后需重新进行参数下载与校准，确保与原模块参数一致。
