ABB LDMUI-01 61320946 高性能 LD MU I/O 模块
产品详情

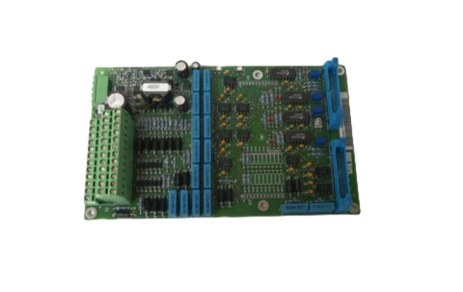

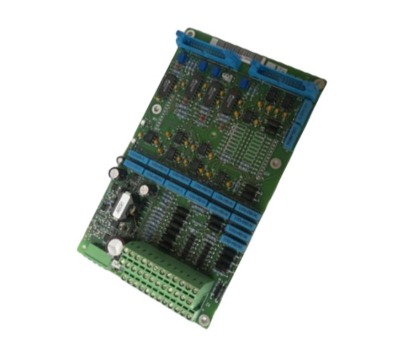

ABB LDMUI-01 61320946 高性能 LD MU I/O 模块
产品概述
ABB LDMUI-01（订货号61320946）高性能LD MU I/O模块是ABB在工业自动化控制领域推出的一款核心信号处理单元，隶属于LD系列模块化产品体系，主要用于实现工业现场各类传感器、执行器与控制系统（如PLC、DCS）之间的信号采集、转换与传输。该模块凭借精准的信号处理能力、稳定的运行性能以及灵活的扩展特性，能够适配复杂工业场景下的多类型信号需求，广泛应用于电力、冶金、化工、智能制造等行业的自动化控制系统中，为系统的精准调控和高效运行提供关键的信号交互保障。
作为连接现场设备与上层控制系统的“桥梁”，LDMUI-01 I/O模块具备模拟量与数字量信号的综合处理能力，能够将现场的温度、压力、流量等模拟量信号进行高精度转换，同时对设备的开关状态等数字量信号进行可靠采集与输出，有效解决工业现场信号类型复杂、传输干扰大等问题，提升控制系统的响应速度与控制精度。
核心特性
1. 多类型信号兼容，适配性极强
该模块采用模块化信号处理架构，支持多种模拟量输入（如4-20mA、0-10V等标准信号）、模拟量输出以及数字量输入/输出信号类型，可根据现场实际需求灵活配置信号通道。无论是热电偶、热电阻等温度传感器信号，还是压力变送器、流量传感器的标准信号，均能实现精准采集与处理，无需额外配置专用转换模块，大幅提升了与不同现场设备的适配能力。
2. 高精度信号处理，数据可靠性高
模块内置高精度信号采集芯片与抗干扰处理电路，模拟量信号采集精度可达0.1级，能够有效捕捉现场信号的微小变化，确保数据传输的准确性。同时，针对工业现场常见的电磁干扰问题，模块采用差分输入、光电隔离等多重抗干扰技术，隔离电压可达2500V AC，有效抑制外界干扰对信号传输的影响，保障数据在复杂电磁环境下的稳定可靠。
3. 灵活的模块化设计，扩展便捷
遵循ABB LD系列标准化模块设计规范，LDMUI-01 I/O模块采用紧凑式结构，支持导轨式安装，可与同系列其他功能模块（如电源模块、通信模块）灵活组合，构成完整的信号处理单元。模块支持热插拔功能，在系统不停机的情况下即可完成模块的安装与更换，极大地提高了设备维护的便捷性，减少了因模块更换导致的生产中断时间。
4. 强大的自诊断与容错能力
模块具备完善的自诊断功能，能够实时监测模块的电源状态、通道信号异常（如断线、超量程等）以及内部电路故障，并通过状态指示灯或通信接口将故障信息反馈至上层控制系统，便于操作人员快速定位故障点，降低维护难度。同时，模块内置故障容错机制，当某一通道出现故障时，不会影响其他通道的正常工作，保障系统整体运行的稳定性。
5. 宽温宽压运行，环境适应性优异
针对工业现场复杂的运行环境，模块设计了较宽的工作电压范围与温度范围，工作电压支持24V DC±20%波动，工作温度可覆盖-20℃至+60℃，能够适应高温、低温以及电压不稳定等极端工况。此外，模块具备良好的防尘、防潮性能，防护等级可达IP20，满足工业控制柜内的安装使用需求。
6. 标准化通信协议，集成便捷
模块支持PROFINET、Modbus等主流工业通信协议，能够快速与ABB AC500系列PLC、第三方控制系统及人机界面（HMI）实现无缝对接，无需复杂的协议转换配置。通信接口采用高速传输技术，确保信号数据的实时传输，满足工业自动化系统对实时性的严苛要求。
关键技术参数
型号/订货号
LDMUI-01 / 61320946
模块类型
高性能混合I/O模块（模拟量+数字量）
模拟量输入（AI）
8通道，支持4-20mA、0-10V、热电偶（K/J/T等）、热电阻（Pt100/Pt1000）
模拟量输出（AO）
4通道，支持4-20mA、0-10V，输出精度±0.1%
数字量输入（DI）
8通道，PNP/NPN可选，响应时间≤1ms
数字量输出（DO）
4通道，继电器输出/晶体管输出可选，额定电流2A/通道
采集精度
模拟量输入±0.1% FS，模拟量输出±0.1% FS
隔离等级
通道间、通道与电源间光电隔离，隔离电压2500V AC（1分钟）
工作电源
24V DC ±20%，功耗≤15W
工作温度范围
-20℃ ~ +60℃
存储温度范围
-40℃ ~ +85℃
通信协议
PROFINET V2.3、Modbus RTU/TCP
安装方式
35mm DIN导轨安装
防护等级
IP20（控制柜内安装）
外形尺寸（W×H×D）
45mm × 120mm × 110mm（约）
安装与使用注意事项
- 模块选型确认：安装前需根据现场信号类型（模拟量/数字量、信号范围）、通道数量需求，确认模块型号及订货号与实际需求一致，同时检查模块外观无破损、接口无变形，附件（如接线端子、固定件）齐全。
- 安装环境要求：模块需安装在通风良好、无直射阳光、无腐蚀性气体及粉尘的控制柜内，避免安装在振动剧烈或靠近高温热源的位置；安装时需预留模块两侧的散热空间（至少5mm），确保模块散热良好。
- 接线规范操作：接线前需断开模块电源，按照模块接线图区分电源端子、信号输入/输出端子，确保接线正确；模拟量信号接线需采用屏蔽双绞线，屏蔽层单端接地，减少信号干扰；接线端子需拧紧，避免因接触不良导致信号异常或模块故障。
- 电源配置要求：模块需使用符合规格的24V DC直流电源，电源回路需加装熔断器（建议2A），防止电源过流损坏模块；多个模块并联使用时，需确保电源容量满足总功耗需求，避免电源电压波动影响模块运行。
- 通信参数配置：根据控制系统采用的通信协议，通过ABB专用配置软件（如Control Builder Plus）对模块的通信参数（如IP地址、从站地址、波特率等）进行配置，确保模块与控制系统通信正常；配置完成后需进行通信测试，验证数据传输的准确性。
- 调试与校准：模块安装接线完成后，需进行信号校准，通过标准信号源对模拟量输入通道进行校准，确保采集精度符合要求；同时对数字量输入/输出通道进行测试，验证信号响应的可靠性；调试过程中需记录模块的校准数据，便于后期维护。
- 维护与巡检：定期对模块进行巡检，检查模块状态指示灯（电源、通信、通道故障）是否正常；清洁模块表面及接线端子的粉尘，检查接线是否松动；通过控制系统监测模块的信号采集与输出数据，若发现数据异常，需及时排查故障（如传感器故障、接线问题或模块故障）。
