ABB KD2406PTBX 24V 直流接线端子模块
产品详情

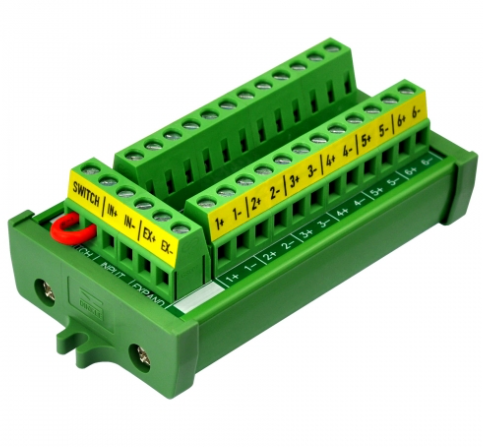

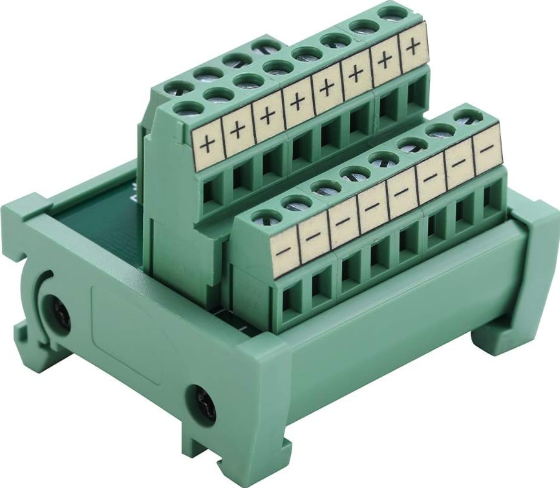

ABB KD2406PTBX 24V 直流接线端子模块
产品基本概况
KD2406PTBX隶属于ABB KD系列接线端子模块，该系列以“标准化、模块化、高安全性”为设计理念，作为直流系统中的关键连接节点，其核心功能是实现24V直流电路中导线的可靠连接、分支分配及信号中转，解决直流系统中导线连接松散、接触不良、布线混乱等问题。该模块可与ABB的PLC、接触器、传感器等元件无缝配合，构建规整、稳定的直流控制回路，提升系统的可维护性与运行稳定性，适配现代化工业控制对电路连接的高精度要求。
核心技术参数
技术参数是接线端子模块选型的核心依据，KD2406PTBX的关键参数如下，实际应用中请以ABB官方产品手册为准：
1. 电气性能参数：额定工作电压（Ue）为DC 24V，精准适配工业控制中最常用的低压直流电源系统；额定工作电流（In）根据端子规格确定，通常为10A-20A，可满足多数直流控制回路及小型负载的电流传输需求；额定绝缘电压（Ui）不低于500V AC，具备良好的绝缘性能，有效避免直流系统与交流回路间的干扰及漏电风险；接触电阻极小（通常≤10mΩ），可降低电流传输过程中的能量损耗与发热现象。
2. 接线适配参数：支持的导线类型包括单股硬导线与多股软导线（配合线耳或冷压端子），导线截面积适配范围通常为0.5mm²-2.5mm²，可根据实际电流需求选择对应规格导线；接线方式采用弹簧压接或螺丝压接设计（具体以型号为准），接线牢固且抗震动性能优异，避免因设备运行震动导致接线松动。
3. 环境与防护参数：工作环境温度范围为-40℃~+85℃，可适应极端寒冷的户外场景及高温工业车间；外壳防护等级为IP20，能防止手指等固体异物侵入，满足控制柜内的安装防护需求；相对湿度适应范围为≤95%（无凝露），适配潮湿的地下室、车间等环境。
4. 机械性能参数：模块机械寿命可达1000次以上的接线操作，满足频繁维护与线路调整的需求；安装方式兼容标准35mm DIN导轨，安装与拆卸便捷，且抗冲击性能符合IEC标准。
结构特点与核心优势
1. 模块化规整设计
KD2406PTBX采用标准化模块化结构，体积紧凑，单元化设计使得多个模块可在DIN导轨上紧密排列，大幅节省控制柜内的安装空间。模块上清晰标注了端子编号、电压等级等标识，便于布线时快速识别，有效避免接线错误；同时，模块支持与ABB同系列的标记端子、分隔件等配件组合使用，进一步提升布线的规整性，降低后期运维时的线路排查难度。
2. 安全可靠的连接性能
模块核心连接部件采用高导电率的铜合金材质，表面经镀锡或镀镍处理，不仅提升了导电性，还增强了抗腐蚀、抗氧化能力，延长了使用寿命；若采用弹簧压接结构，可通过弹簧的恒定压力确保导线与端子始终紧密接触，不受温度变化及震动影响，彻底解决传统螺丝压接可能出现的“热胀冷缩松动”问题；外壳采用阻燃等级达UL94 V-0的工程塑料，具备优异的耐高温、耐老化性能，可有效防止短路引发的火灾风险。
3. 高效便捷的接线与维护
针对24V直流系统“多分支、多信号”的接线特点，模块设计了多组独立端子，可实现单路输入、多路输出的电路分配功能，减少导线的重复敷设；接线操作简单高效，若为螺丝压接型，只需使用螺丝刀即可完成导线的压紧与拆卸；若为快接型，部分规格支持“免工具”接线，直接插入导线即可完成连接，大幅提升布线效率。运维时，若需更换导线或排查故障，可单独操作对应端子，无需影响其他线路，降低维护成本。
4. 强抗干扰与适配性
24V直流系统常用于信号传输，模块通过优化的绝缘结构设计，提升了爬电距离与电气间隙，有效抑制电磁干扰（EMI）与射频干扰（RFI），确保微弱控制信号的稳定传输，避免因干扰导致的设备误动作；同时，该模块不仅适配ABB自家的直流控制元件，还可与其他品牌的PLC、传感器、继电器等设备兼容，具备广泛的应用适配性。
适用场景与典型应用
基于其24V直流专用特性及可靠的连接性能，KD2406PTBX接线端子模块广泛应用于各类低压直流控制与信号系统，典型场景包括：
- 工业自动化控制：PLC控制系统的I/O模块接线、传感器（如光电传感器、接近开关）与控制器的信号连接、电磁阀等执行元件的电源分配，为自动化生产线的稳定运行提供可靠的连接保障。
- 仪器仪表领域：各类检测仪器、分析设备的24V直流电源输入与信号输出接线，确保仪器数据传输的精准性与设备运行的稳定性。
- 新能源设备：小型光伏储能系统的24V直流分支电路连接、新能源汽车充电桩的辅助控制回路接线，适配新能源场景对电气元件的高可靠性要求。
- 建筑与安防系统：楼宇自控系统的24V直流控制回路、安防监控设备（如摄像头、门禁系统）的电源与信号接线，保障建筑智能化系统的稳定运行。
- 医疗设备领域：小型医疗诊断仪器（如血压计、血糖仪）的内部24V直流电路连接，符合医疗设备对电气安全与稳定性的严苛标准。
安装与维护要点
1. 安装注意事项
- 安装前需确认模块型号、额定电压（DC 24V）及额定电流与实际电路需求匹配，检查模块外观无破损、端子无变形氧化、绝缘外壳无裂纹。
- 安装位置需远离热源（如接触器、加热器）、水源及腐蚀性气体，避免阳光直射，确保控制柜内通风良好，防止高温导致模块老化或绝缘性能下降。
- 采用35mm DIN导轨安装时，需先将导轨固定牢固，再将模块卡入导轨，确保模块无松动现象；多个模块并排安装时，需按照产品手册要求预留微小间隙，便于散热与后期拆卸。
- 接线前需确认电路已断电，并用万用表检测无残留电压；导线需剥除合适长度的绝缘层（通常为6-8mm），避免绝缘层过长导致接触不良，或过短引发触电风险；接线时需区分正负极，严格按照模块标识对应连接，防止正负极接反损坏设备。
- 导线接入端子后，需轻轻拉扯确认连接牢固，避免虚接；若为螺丝压接型，需用合适扭矩的螺丝刀紧固螺丝，避免用力过猛损坏端子或螺丝滑丝。
2. 日常维护与故障处理
- 定期检查：每月定期检查模块外观，清理表面灰尘与杂物；检查端子有无发热变色（如发黑、发黄）、导线有无松动现象，若发现异常需及时断电处理；对螺丝压接型模块，可定期（每半年）对螺丝进行复紧，防止松动。
- 故障排查：若出现电路不通、信号异常等问题，先断电后用万用表检测端子间通断情况，排查是否为导线松动、端子氧化或模块内部故障；若为端子氧化，可使用细砂纸轻轻打磨端子接触面后重新接线；若模块内部故障（如端子烧毁），需及时更换同型号模块。
- 导线更换：更换导线时需选用与原规格一致的导线，禁止使用截面积过小的导线，避免因过载导致端子发热；更换后需重新确认接线牢固与正负极正确。
- 长期存放：未安装的模块需存放在干燥、通风、无腐蚀性气体的环境中，避免阳光直射与剧烈震动，存放温度控制在-40℃~+85℃，相对湿度≤95%，防止模块受潮或老化。
