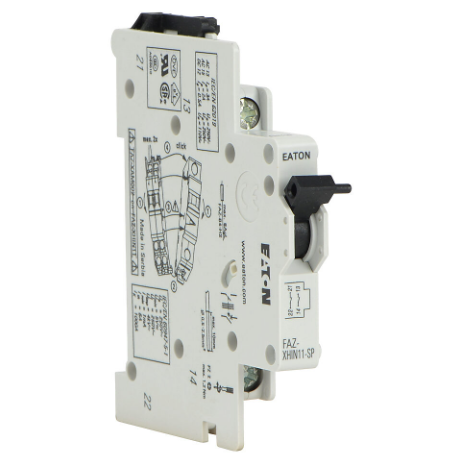

ABB FAZ-XHIN11 辅助触点设备
产品核心定位与设计理念
ABB FAZ-XHIN11是专为FAZ系列微型断路器（MCB）设计的模块化辅助触点设备，主要功能是通过与微型断路器的机械联动，将断路器的“合闸”“分闸”状态转化为电信号输出，实现对主电路通断状态的远程监测、信号反馈及联锁控制。与独立式辅助触点相比，该设备采用与FAZ系列断路器匹配的卡扣式集成设计，无需额外安装空间，可直接与断路器拼接组合，大幅提升了系统集成的便捷性与空间利用率。
产品遵循IEC 60947-5-1国际标准及GB 14048.5国家标准，采用高可靠性的机械结构与导电材质，确保触点动作精准、接触稳定，能长期适应电气控制系统的频繁动作需求，为电路状态监测与自动化控制提供可靠的信号保障。
核心功能特性与技术优势
1. 精准的状态信号转换与传递
FAZ-XHIN11辅助触点设备通过机械连杆与FAZ系列断路器的操作机构联动，当断路器合闸或分闸时，辅助触点同步实现接通或断开动作，将机械状态转化为电信号。设备配置1组常开辅助触点，可精准反馈断路器的运行状态——当断路器合闸时，辅助触点闭合，输出通路信号；当断路器分闸（含故障脱扣）时，辅助触点断开，输出断路信号。这种同步动作特性确保了状态信号的实时性与准确性，为远程监测系统提供可靠的数据源。
2. 紧凑集成设计，适配性强
产品采用模块化卡扣设计，宽度仅为17.5mm，与FAZ系列微型断路器的宽度规格完全匹配，可直接扣装在断路器的侧面，无需额外的DIN导轨安装空间，完美适配紧凑式配电箱的布局需求。同时，该设备支持与FAZ系列不同电流等级（6A-63A）的断路器组合使用，无需针对不同型号断路器更换辅助触点，极大提升了产品的适配灵活性与通用性。
3. 高可靠性与长寿命性能
辅助触点采用银合金材质，具备优良的导电性能与抗电弧侵蚀能力，有效降低接触电阻，避免因触点氧化导致的信号传输故障。设备内部机械联动机构采用高强度工程塑料与精密弹簧组件，机械寿命可达10000次以上，电寿命可达5000次以上，能满足长期频繁动作的控制场景需求，大幅降低后期维护更换成本。
4. 优良的电气性能与安全保障
产品具备较高的额定绝缘电压与耐冲击电压性能，可在复杂的电气环境中稳定运行，有效抵御电网波动与电磁干扰对信号传输的影响。触点外壳采用阻燃等级为UL94 V0的绝缘材料制成，具备优良的耐燃性与绝缘性能，可有效防止触点电弧引发的火灾风险，保障电气系统的安全运行。
5. 便捷的安装与接线操作
设备采用卡扣式安装方式，安装时只需将其对准FAZ系列断路器的侧面安装槽，轻轻按压即可完成固定，无需使用专业工具，安装效率极高。接线采用弹簧式压接端子，支持1.5mm²-2.5mm²的铜导线，接线时只需将导线插入端子孔即可实现牢固连接，避免因振动导致的接线松动问题，同时便于后期的线路检修与维护。
关键技术参数
基本参数
触点类型
1组常开（NO）
额定绝缘电压（Ui）
400V AC
额定工作电压（Ue）
230V/400V AC
额定工作电流（Ie）
6A（AC-15负载类别）
性能参数
额定接通与分断能力
6A/400V AC（AC-15）
机械寿命
≥10000次
电寿命
≥5000次（在额定负载下）
环境与安装参数
工作环境温度
-25℃~70℃
相对湿度
5%~95%（无凝露）
防护等级
IP20（安装在配电箱内时）
安装方式
卡扣式（与FAZ系列断路器集成）
适配参数
适配断路器系列
ABB FAZ系列微型断路器
外形尺寸（宽×高×深）
17.5mm×89mm×62mm（与FAZ断路器组合后高度与深度一致）
适用行业与典型应用场景
1. 商业建筑与民用住宅的电气监测
在商场、写字楼、住宅小区的配电系统中，FAZ-XHIN11辅助触点设备可与FAZ系列断路器配合，实现对各回路通断状态的集中监测。例如，在写字楼的照明配电系统中，辅助触点将每层照明回路断路器的状态信号传输至楼宇自控系统，运维人员可通过监控平台实时查看各回路的通电情况，当某一回路断路器因故障脱扣时，系统可立即发出报警信号，便于快速定位故障区域并进行维修，提升运维效率。
2. 工业控制中的联锁保护系统
在工业生产车间的电机控制、流水线设备控制等场景中，辅助触点设备可实现设备的联锁保护。例如，在电机控制回路中，FAZ-XHIN11辅助触点与电机电源回路的FAZ断路器联动，当断路器因过载或短路脱扣时，辅助触点断开，将故障信号传递至电机控制PLC，PLC立即发出指令切断控制回路，防止电机再次启动，同时触发报警装置，保障设备与操作人员的安全。
3. 数据中心与通信机房的电源监测
数据中心与通信机房的服务器、交换机等核心设备对电源稳定性要求极高，FAZ-XHIN11辅助触点设备可与UPS电源输出回路的FAZ断路器配合，实现对电源回路状态的实时监测。当断路器出现分闸动作时，辅助触点输出的状态信号可快速传递至机房监控系统，系统立即启动备用电源切换程序，同时通知运维人员处理故障，确保核心设备的持续供电，避免因电源中断导致的数据丢失。
4. 医疗与精密仪器的供电保障
在医院的医疗设备供电回路、实验室的精密仪器供电系统中，辅助触点设备可实现供电状态的实时反馈。例如，在手术室的医疗设备供电回路中，FAZ-XHIN11辅助触点将断路器的状态信号传输至医疗设备监控终端，当供电回路出现故障导致断路器脱扣时，终端立即发出声光报警，提醒医护人员及时切换备用电源，保障手术的顺利进行。
安装与运维核心要点
1. 安装规范与要求
- 设备应与ABB FAZ系列微型断路器配套使用，严禁与其他品牌或系列的断路器组合，避免因机械尺寸不匹配导致的动作异常。安装前需确认断路器的型号与电流等级，确保与辅助触点设备的适配性。
- 安装时需先将FAZ断路器固定在DIN导轨上，然后将辅助触点设备的卡扣对准断路器侧面的安装槽，沿水平方向轻轻按压，直至听到“咔嗒”声，确认设备固定牢固。安装过程中避免用力过猛，防止损坏机械联动机构。
- 接线时需根据辅助触点的端子标识（进线端与出线端）进行连接，导线应选用截面积为1.5mm²-2.5mm²的铜导线，剥线长度为8mm-10mm，确保导线完全插入端子孔内，接线完成后轻轻拉动导线，确认连接牢固。
- 安装完成后，需手动操作断路器的分合闸机构，检查辅助触点的动作状态是否与断路器同步——合闸时触点闭合，分闸时触点断开，同时使用万用表测量触点的通断情况，确保信号传输正常。
2. 日常运维与故障处理
- 日常巡检时，需重点检查辅助触点设备与断路器的连接是否牢固，有无松动或位移现象；同时检查接线端子有无过热变色、导线老化等情况，若发现端子温度超过60℃，需及时排查接线是否松动或负载过大问题。
- 定期（建议每季度）手动操作断路器分合闸3-5次，通过万用表监测辅助触点的通断状态，确保触点动作灵活、接触良好，无接触不良或卡滞现象。若发现触点通断异常，需及时检查机械联动机构是否磨损或卡阻。
- 当辅助触点出现信号传输故障时，需按以下步骤排查：首先检查接线端子是否松动，重新紧固接线；其次检查机械联动机构是否卡滞，若有异物堵塞需清理干净；最后测量触点电阻，若电阻值超过100mΩ，说明触点氧化或磨损，需更换辅助触点设备。
- 设备长期运行（超过8年）后，即使未出现明显故障，也建议进行更换，因为触点材质与机械部件可能出现老化，导致动作可靠性下降，影响信号传输的准确性。
