ABB NDBU-95C 64008366D 控制模块
产品详情

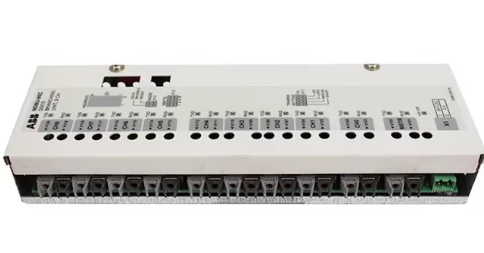

ABB NDBU-95C 64008366D 控制模块
模块核心定位与产品属性
ABB NDBU-95C 64008366D是专为AC 800M分布式控制系统设计的中央处理单元（CPU）模块，型号中“64008366D”为其专属物料编码，用于精准标识产品规格与批次信息。该模块作为控制系统的“大脑”，负责接收来自各I/O模块的现场数据，执行预设的控制算法（如PID、逻辑控制、顺序控制等），并向执行机构下发控制指令，同时实现与上位监控系统及其他控制器的实时数据交互。其采用高性能处理器与模块化硬件设计，不仅能满足复杂控制任务的运算需求，还支持系统的灵活扩展与故障冗余切换，为工业生产的连续运行提供坚实保障。
与常规控制模块相比，NDBU-95C 64008366D的核心优势在于其针对工业级高可靠性需求的深度优化，具备抗恶劣环境、快速故障响应及长期稳定运行的特性，是大型流程工业控制系统的核心选择。
核心技术特性与功能优势
1. 高性能运算与多任务处理能力
模块搭载高性能32位工业级处理器，运算速度可达数百MIPS（每秒百万条指令），能够同时处理数千个控制回路与I/O点数据，支持复杂的控制策略与实时数据运算。其内置的多级缓存机制可有效提升数据处理效率，确保在大量实时数据涌入时，控制指令的下发延迟控制在毫秒级，满足高精度同步控制的需求。无论是连续过程控制中的PID调节，还是离散控制中的逻辑联锁，模块都能实现精准、快速的响应。
2. 双重冗余设计保障系统高可用性
为应对工业生产中“零停机”的核心需求，NDBU-95C 64008366D支持CPU模块双重冗余（1+1冗余）配置。在冗余模式下，主备两个模块实时同步数据与工作状态，当主模块出现硬件故障、电源异常或通信中断等问题时，系统可在无扰情况下自动切换至备模块，切换时间通常小于10ms，确保控制过程不中断，极大降低了因模块故障导致的生产损失。这种冗余设计不仅覆盖CPU核心组件，还延伸至电源接口、通信接口等关键部位，形成全方位的可靠性保障。
3. 丰富的通信接口与协议兼容性
模块配备多种工业级通信接口，包括以太网接口（用于连接上位机与监控系统）、PROFIBUS-DP接口、MODBUS接口及ABB专用的CI854系列通信接口等，支持多种主流工业通信协议。通过这些接口，模块可实现与分布式I/O模块、智能仪表、变频器、第三方控制系统的无缝对接，构建灵活的分布式控制网络。同时，其支持OPC UA、MQTT等工业互联网协议，便于实现控制系统与云端平台的数据交互，为工业4.0场景下的远程监控、数据分析与智能决策提供支撑。
4. 完善的自诊断与故障处理机制
模块内置全面的自诊断功能，可实时监测CPU运行状态、内存使用率、电源电压、通信链路质量及接口连接状态等关键参数。当检测到异常时，模块会立即触发本地报警指示灯（如故障灯、运行灯），并通过通信总线将故障信息（包括故障类型、发生时间、故障位置）上传至监控系统，便于运维人员快速定位问题。此外，模块支持故障日志存储功能，可记录近期的故障信息，为故障分析与系统优化提供数据依据。
5. 灵活的组态与编程支持
该模块兼容ABB专用的Control Builder M组态软件，支持以功能块图（FBD）、梯形图（LD）、结构化文本（ST）、顺序功能图（SFC）等多种国际标准编程语言进行控制逻辑编程，满足不同工程师的编程习惯与复杂控制场景的需求。组态软件提供直观的图形化界面，可实现模块参数配置、控制策略编辑、系统仿真测试及在线调试等功能，极大提升了工程开发效率。同时，软件支持程序的在线下载与修改，无需中断系统运行即可完成控制逻辑的更新，增强了系统的灵活性。
关键技术参数
核心运算
处理器类型
32位工业级RISC处理器
运算速度
≥300 MIPS
内存配置
RAM：≥256 MB；Flash：≥128 MB（支持程序与数据存储）
支持控制回路数
≤2000个（根据控制复杂度调整）
通信特性
以太网接口
2个RJ45接口，支持10/100Mbps自适应，兼容TCP/IP协议
现场总线接口
1-2个PROFIBUS-DP接口（RS485），支持主/从模式
专用通信接口
支持CI854/CI858等通信模块扩展，兼容ABB S900/I800 I/O系统
支持协议
TCP/IP、PROFIBUS-DP、MODBUS RTU/TCP、OPC UA、MQTT
冗余特性
冗余模式
1+1 CPU冗余，支持无扰切换
切换时间
≤10ms
冗余同步方式
专用冗余同步总线，确保主备数据实时一致
冗余监测
实时监测主备模块运行状态、通信链路及电源状态
工作环境
工作温度
0℃~60℃（正常运行）；-40℃~85℃（存储）
相对湿度
5%~95%（无凝露，非冷凝）
防护等级
IP20（模块本体），需安装于符合IP54及以上防护等级的控制柜内
抗干扰性能
符合IEC 61000-4-2（ESD）、IEC 61000-4-3（辐射抗扰度）等标准
电源参数
工作电源
24V DC（±10%），支持双电源冗余输入
功耗
正常运行时≤25W
适用行业与典型应用场景
1. 石油化工行业
在石油炼制、化工合成等大型装置中，NDBU-95C 64008366D模块作为核心控制器，承担着反应釜温度/压力控制、精馏塔液位调节、物料输送流量控制及安全联锁逻辑执行等关键任务。例如，在乙烯生产装置中，模块可实时采集裂解炉出口温度、压力及物料流量数据，通过复杂的PID串级控制算法调节燃料供应量与进料速度，确保裂解反应稳定进行；同时，其冗余设计可避免因控制器故障导致的装置停车，保障生产连续性与安全性。
2. 电力能源行业
在火力发电厂、核电站及新能源电站中，模块广泛应用于机组协调控制、锅炉燃烧控制、汽轮机调节及辅助系统控制等场景。以火电厂为例，模块可采集锅炉蒸汽温度、压力、汽包水位、汽轮机转速及发电机功率等海量数据，实现锅炉-汽轮机-发电机的协同控制，优化燃烧效率，降低能耗；其高可靠性与快速响应能力，可有效应对电网负荷波动，保障电力输出的稳定。在核电站中，模块的冗余设计与抗干扰能力可满足核安全级控制的严格要求，确保设备安全运行。
3. 智能制造与汽车工业
在汽车焊接生产线、机械加工流水线等智能制造场景中，模块可实现多设备协同控制、生产流程顺序调度及质量检测数据实时处理。例如，在汽车车身焊接生产线中，模块通过接收各焊接机器人、输送设备的状态信号，按照预设逻辑控制设备的启停顺序与动作协同，同时采集焊接电流、电压等参数，实时监测焊接质量，一旦发现异常立即触发报警并调整工艺参数，提升生产效率与产品合格率。
4. 市政与环保行业
在大型污水处理厂、城市供水系统及垃圾焚烧发电项目中，模块可实现对整个处理流程的自动化控制。以污水处理厂为例，模块采集进水水质（COD、BOD、pH值）、各处理单元液位、曝气池溶解氧含量等数据，控制加药泵、曝气风机、刮泥机等设备的运行，优化污水处理工艺，确保出水水质达标；同时，通过与上位监控系统的通信，实现远程监控与运维管理，降低人工成本。
安装与运维核心要点
1. 安装规范与要求
- 模块需安装在符合工业标准的控制柜内，控制柜应具备良好的通风散热能力（建议配备散热风扇或空调），避免模块因高温导致性能下降或故障。安装位置需远离强电磁干扰源（如大功率变频器、变压器），与此类设备的距离应不小于1米。
- 模块采用导轨式安装，安装时需确保固定牢固，避免因振动导致模块松动或接线接触不良。冗余配置时，主备模块需并排安装，通过专用冗余线缆连接，线缆长度应控制在规范范围内（通常不超过2米），以确保同步信号稳定传输。
- 接线时需严格区分电源线路、通信线路与信号线路，三类线路应分开敷设，电源线路采用屏蔽线并单独穿管，避免对通信与信号线路造成干扰；接线端子需紧固到位，建议采用压接端子，防止虚接或氧化。
- 模块通电前需进行绝缘测试与线路检查，确认电源电压、极性及接线无误后，方可合闸通电，避免因接线错误导致模块损坏。
2. 日常运维与故障处理
- 日常巡检时，需重点观察模块的指示灯状态（运行灯、故障灯、冗余状态灯），确保运行灯常亮、故障灯熄灭，冗余模块的同步灯正常闪烁；同时检查模块表面温度，若出现过热现象（超过60℃），需及时排查散热系统故障。
- 定期通过Control Builder M软件对模块进行在线诊断，查看CPU负载、内存使用率、通信链路状态等参数，若发现CPU负载长期超过80%，需优化控制逻辑或扩展系统资源；定期备份控制程序与配置参数，防止因模块故障导致数据丢失。
- 当模块出现故障时，可通过监控系统的故障日志定位问题类型：若为通信故障，需检查通信线缆、接口及协议配置；若为硬件故障，冗余系统会自动切换至备模块，运维人员可在不中断生产的情况下更换故障模块，更换时需先切断模块电源，避免带电操作。
- 模块的固件与组态软件需定期更新，更新前需确认新版本的兼容性，并做好数据备份，避免更新过程中出现程序异常或数据丢失；更新后需进行系统测试，确保控制逻辑与功能正常。
