ABB CHBX01L 2VAA008574R1 总线扩展器
产品详情

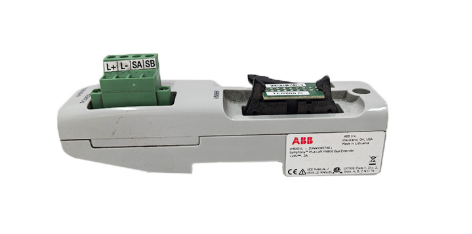

ABB CHBX01L 2VAA008574R1 总线扩展器
设备基本概述
ABB CHBX01L 2VAA008574R1 是一款面向工业自动化控制系统的高效总线扩展设备，隶属于ABB工业控制总线产品体系。其核心价值在于解决工业现场总线网络中节点数量受限、传输距离不足及拓扑结构扩展难题，通过标准化的总线接口与灵活的扩展能力，实现控制设备与分布式I/O模块、智能仪表等终端设备的高效互联，为中大型工业控制系统的模块化搭建提供核心支撑。
该总线扩展器深度适配ABB AC500系列PLC及相关工业控制产品，同时兼容主流工业总线协议，具备小巧的体积设计与极强的环境耐受性，可直接安装于设备密集的工业现场，轻松融入现有控制系统，有效降低布线复杂度与系统集成成本，适用于机械制造、仓储物流、市政工程等多领域的自动化场景。
核心功能与技术优势
2.1 总线节点扩展与容量提升
CHBX01L总线扩展器采用总线分支扩展架构，通过单一主总线接口接入上级控制系统，同时提供多路从总线接口用于连接下级终端设备，可将原总线网络的节点接入容量提升3-5倍。例如，在采用PROFIBUS-DP总线的系统中，若主控制器原生支持32个节点，通过接入该扩展器，可使总线网络的有效节点容量扩展至128个，满足中大型生产线对多设备互联的需求。
扩展器内置独立的总线信号放大与驱动单元，每个从总线接口均具备独立的信号调理电路，可确保多个分支节点同时通信时的信号稳定性，避免因节点数量增加导致的信号衰减或传输冲突问题，保障总线通信的实时性与可靠性。
2.2 总线距离延伸与拓扑优化
针对工业现场总线传输距离受限的问题，该扩展器内置总线信号中继放大模块，可将总线通信距离延长至原协议极限的1.5倍。以EtherNet/IP总线为例，标准传输距离为100米，通过CHBX01L扩展器中继后，单段传输距离可延长至150米，且支持多级级联（最多4级），进一步扩大总线网络的覆盖范围，适用于大型厂房、跨区域生产线等场景。
在拓扑结构优化方面，扩展器支持星型、树型等多种总线拓扑扩展，可将原有的单一总线链路拆解为多个分支链路，实现不同区域设备的分组管理。当某一分支链路出现故障时，扩展器会自动隔离故障区域，避免故障扩散至整个总线网络，提升系统的容错能力与维护便捷性。
2.3 多协议适配与即插即用
设备内置多协议解析芯片，原生支持PROFIBUS-DP、DeviceNet、Modbus RTU等主流工业总线协议，无需更换硬件即可适配不同协议的总线系统。同时，通过ABB专用配置软件（如ABB Automation Builder）可实现协议参数的快速配置，支持与ABB AC500、AC800M等系列控制器的无缝对接，无需额外开发驱动程序，降低系统集成难度。
扩展器具备“即插即用”特性，接入总线网络后可自动完成与主控制器的通信握手，无需手动配置节点地址（支持DHCP自动分配或拨码开关手动设置两种模式）。设备启动后会自动进行总线状态检测，确保接入后不会对原有总线网络的通信稳定性造成影响。
2.4 实时监控与故障诊断
为提升运维效率，扩展器集成了完善的总线状态监控与故障诊断功能。通过设备面板的LED指示灯（电源灯、总线状态灯、分支故障灯）可直观展示设备运行状态、总线通信质量及各分支链路的连接情况。当出现总线冲突、信号衰减、节点离线等故障时，扩展器会通过总线将故障信息上传至主控制器或工业监控平台，并记录故障发生时间、故障类型等详细信息，为运维人员快速定位问题提供依据。
此外，设备支持通过MODBUS RTU协议与第三方监控系统通信，可将总线负载率、信号强度、分支节点数量等关键参数实时上传，实现总线网络的远程监控与数据分析。
关键技术参数
基本信息
型号
CHBX01L 2VAA008574R1
电源参数
输入电压
24V DC（±15%），支持宽电压输入
功耗
正常运行≤3W，满载时≤5W
总线参数
支持协议
PROFIBUS-DP V1/V2、DeviceNet、Modbus RTU/TCP
主总线接口
1个标准总线接口（根据协议对应不同物理接口）
扩展总线接口
4个从总线接口，支持独立分支控制
最大节点容量
单设备支持128个总线节点（视协议而定）
通信距离延伸
单级中继延长50%，最多支持4级级联
环境参数
工作温度
-25℃~+70℃，适应高低温工业环境
相对湿度
10%~98%（无冷凝）
防护等级
IP20（面板安装），IP65（户外安装可选）
机械参数
安装方式
35mm标准DIN导轨安装
外形尺寸（W×H×D）
22mm×90mm×110mm，小巧紧凑
典型应用场景
4.1 汽车总装生产线
在汽车总装生产线中，需连接焊接机器人、涂胶设备、输送线电机、质量检测仪器等上百台设备，单一总线难以满足节点容量与距离需求。CHBX01L扩展器可将总线网络拆解为焊接区、装配区、检测区等多个分支链路，每个分支通过扩展器接入主总线，实现各区域设备的独立通信与集中管控。同时，通过中继功能延长总线距离，覆盖大型厂房的各个角落，确保总装过程中设备协同控制的精准性与实时性。
4.2 智能仓储物流系统
在智能仓储中心，AGV调度系统、立体货架堆垛机、 conveyor输送线、条码识别设备等分布于不同区域，需通过总线实现数据交互。利用CHBX01L扩展器的星型拓扑扩展能力，可将主控制器的总线接口扩展为多个分支，分别连接不同区域的设备，避免单一链路故障导致整个仓储系统瘫痪。此外，扩展器的故障隔离功能可快速定位故障AGV或堆垛机所在的分支链路，缩短故障处理时间，提升仓储物流效率。
4.3 市政污水处理系统
市政污水处理厂中，格栅机、曝气池、沉淀池、消毒设备等分布在广阔区域，各设备的传感器（液位、流量、水质传感器）与执行器需接入中央控制系统。CHBX01L扩展器可通过多级级联方式延长总线传输距离，实现各处理单元与中央控制室的通信互联。同时，其宽温工作特性与高防护等级可适应污水处理厂潮湿、多粉尘的恶劣环境，确保总线通信的稳定可靠，保障污水处理工艺的连续运行。
4.4 3C电子制造流水线
在手机、电脑等3C产品的自动化生产线上，贴片机、回流焊、AOI检测设备、机械手等设备对总线通信的实时性要求极高。CHBX01L扩展器可将生产线按工序分为多个模块，每个模块通过独立的总线分支接入主系统，实现工序间的协同控制与数据同步。其信号放大功能可确保高速运行的设备数据传输不延迟，避免因通信问题导致的生产卡顿或产品质量缺陷。
安装与使用注意事项
- 安装前需确认总线协议类型，根据协议对应连接物理接口（如PROFIBUS-DP对应DB9接口，DeviceNet对应5针端子），避免接口接错导致设备损坏。
- 设备需安装在通风干燥处，避免阳光直射或雨水淋溅；若安装于户外或潮湿区域，需选用IP65防护等级的配套外壳，确保设备安全运行。
- 总线线缆需选用符合工业标准的屏蔽线缆，接线时确保屏蔽层可靠接地，降低电磁干扰对通信的影响；各分支总线的线缆长度需控制在协议规定范围内，避免信号衰减。
- 配置节点地址时，需确保整个总线网络内节点地址唯一，可通过拨码开关手动设置或通过配置软件分配，避免地址冲突导致总线通信故障。
- 设备启动后需检查各LED指示灯状态，确认主总线与分支总线通信正常；日常维护中定期清理设备表面灰尘，检查线缆接头是否松动，确保设备稳定运行。
- 进行多级级联时，需注意级联数量不超过4级，同时合理分配各层级的节点数量，避免某一级扩展器负载过高导致通信延迟。
