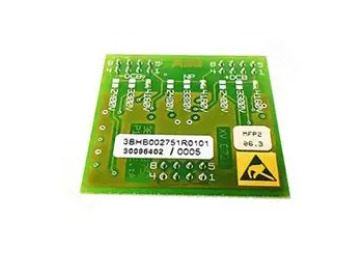

ABB XVC722AE101 3BHB002751R0101高性能工业控制模块
产品详情
ABB XVC722AE101 3BHB002751R0101高性能工业控制模块
核心概述
ABB XVC722AE101 3BHB002751R0101是ABB集团面向高端工业控制场景推出的高性能专用控制模块，隶属于ABB Symphony Plus及Advant OCS控制系统的核心I/O与控制单元家族，主要承担复杂工业过程中的信号集中处理、精准逻辑运算、实时控制指令输出及设备协同调度等核心任务。该模块融合了高精度模拟信号处理技术与高速数字控制技术，作为控制系统的“执行中枢”，能够实现对现场多类型信号的精准采集与处理，并依据预设控制策略输出可靠控制信号，驱动执行器完成相应动作。
相较于常规工业控制模块，XVC722AE101模块在运算处理速度、信号处理精度、抗干扰能力及系统兼容性上均实现了优化升级，支持模拟量与数字量信号的混合处理，可无缝融入ABB主流控制系统架构。其广泛应用于电力、石油化工、冶金等行业的大型工业装置，如汽轮发电机组控制、大型化工反应釜调节、冶金轧钢机控制系统等，为工业过程的高精度、高可靠控制提供坚实硬件支撑。
关键特性
2.1 多类型信号兼容，处理能力全面
XVC722AE101模块采用混合信号处理架构，单模块集成多通道模拟量与数字量处理单元，实现对工业现场多类型信号的一站式处理。其中，模拟量输入通道支持4-20mA电流信号、0-10V电压信号及RTD/热电偶温度信号采集，配备18位高精度ADC转换器，采样率达1kHz，信号处理精度±0.02%FS，可精准捕获温度、压力、流量等连续变化的工艺参数；模拟量输出通道支持4-20mA/0-10V可配置输出，16位DAC转换精度确保控制指令的精准传输；数字量I/O通道共16路（8入8出），支持干/湿触点信号采集与开关量输出，响应时间≤1μs，满足设备启停、状态反馈等快速控制需求。
2.2 高速运算核心，控制响应迅速
模块搭载ABB定制化32位嵌入式微处理器与现场可编程门阵列（FPGA），微处理器主频达500MHz，FPGA采用Altera工业级芯片，形成“主核运算+FPGA并行处理”的高效架构。主核负责复杂控制算法执行（如PID、串级控制、前馈控制）及系统协同调度，运算周期可低至1ms；FPGA专门处理高速信号采集、数字逻辑运算及I/O信号时序控制，实现信号处理与控制指令输出的并行执行，大幅提升系统响应速度。针对多变量耦合的复杂工业场景，模块支持最多32个独立PID控制回路配置，可实现多参数的协同调节与精准控制。
2.3 工业级抗干扰与可靠性设计
针对工业现场强电磁干扰、电压波动、温湿度剧烈变化等恶劣条件，模块进行了全方位可靠性强化：
- 电磁兼容强化：采用多层屏蔽PCB设计，模拟电路与数字电路分区布局，关键信号采用差分走线技术，符合IEC 61000-4系列电磁兼容标准，ESD防护等级达±15kV空气放电、±8kV接触放电，可有效抵御工业电机、变频器、高压设备产生的电磁辐射与传导干扰。
- 全方位隔离保护：所有输入输出通道均采用光电隔离或磁隔离技术，隔离电压≥2500V AC，电源回路与信号回路实现独立隔离，避免外部信号干扰对模块核心电路的影响，同时防止模块故障波及前端传感器与后端执行器。
- 宽环境适应性：工作温度范围覆盖-25℃~70℃，相对湿度支持5%~95%（无冷凝），模块外壳采用高强度金属材质，具备良好的散热与防尘性能，可适应沙漠油田、高原电厂、冶金车间等极端工业环境。
2.4 深度兼容ABB系统，集成便捷高效
模块采用ABB标准的背板总线接口与机械结构设计，可无缝适配Symphony Plus DCS、AC 800M控制器及相应I/O机架，通过系统内部高速总线实现与控制器、其他I/O模块（如SPSED01 SOE模块、DO810数字输出模块）的数据交互，数据传输速率达100Mbps。模块支持通过ABB Symphony Plus Engineering、Control Builder M等组态软件进行可视化编程与参数配置，内置丰富的行业应用功能块（如汽机控制功能块、锅炉调节功能块），无需额外开发驱动程序，大幅缩短系统集成周期。
2.5 完善的故障诊断与冗余能力
模块内置全链路故障诊断机制，可实时监测核心元器件工作状态、电源稳定性、输入输出信号完整性及总线通信链路质量。当检测到通道短路、信号断线、电源异常、ADC/DAC转换故障等问题时，立即通过模块面板指示灯输出故障状态，并通过通信总线将故障信息（含故障类型、通道编号、发生时间）上传至控制器与上位监控系统，便于运维人员快速定位问题。同时，模块支持1:1热冗余配置，主备模块通过专用冗余链路实现数据实时同步，故障切换时间≤10ms，确保控制过程无间断，提升系统可靠性。
核心技术参数
模块类型
高性能混合信号工业控制模块
核心处理器
500MHz 32位嵌入式微处理器+Altera工业级FPGA
模拟量输入（AI）
8路，支持4-20mA/0-10V/RTD/热电偶，18位ADC，采样率1kHz
模拟量输出（AO）
4路，4-20mA/0-10V可配置，16位DAC，输出精度±0.05%FS
数字量I/O（DI/DO）
16路（8入8出），DI响应时间≤1μs，DO驱动能力2A/路
控制回路容量
最大支持32个独立PID控制回路
信号处理精度
模拟量±0.02%FS，数字量±1位
隔离电压
输入输出通道≥2500V AC，电源回路≥1500V AC
通信接口
ABB系统背板总线，1路RS485（支持Modbus RTU）
冗余配置
支持1:1热冗余，切换时间≤10ms
供电电压
24V DC±15%，支持双电源冗余输入，功耗≤20W
工作温度
-25℃~70℃
相对湿度
5%~95%，无冷凝
防护等级
IP20（机架安装）
认证标准
IEC 61131-2，UL 508，ATEX Zone 2，SIL 3
典型应用场景
4.1 电力行业汽轮发电机组控制
在火电厂、核电站的汽轮发电机组数字电液调节系统（DEH）中，XVC722AE101模块作为核心控制单元，承担转速调节、负荷控制、阀门伺服驱动等关键任务。模块通过AI通道采集汽轮机转速（磁阻传感器信号）、轴振、瓦温、主蒸汽压力/温度等参数，经内部PID运算与逻辑判断后，通过AO通道输出控制信号驱动电液伺服阀动作，精准调节高压、中压阀门开度，实现汽轮机转速（控制精度±1rpm）与发电负荷的稳定控制。当检测到转速超标、振动超限等故障时，模块快速执行联锁逻辑，通过DO通道触发紧急停机指令，保障机组安全运行。
4.2 石油化工反应釜精准控制
在大型化工装置（如乙烯裂解炉、聚乙烯反应釜）的控制系统中，模块可实现对反应过程多参数的协同控制。通过AI通道采集反应釜内温度（热电偶信号）、压力（压力变送器4-20mA信号）、液位（差压变送器信号）及进料流量信号，经模块内部串级PID算法运算后，通过AO通道调节进料阀门开度、加热装置功率及搅拌电机转速，确保反应参数稳定在工艺要求范围内。其高精度信号处理能力可将反应温度控制精度维持在±0.5℃，满足化工反应对参数稳定性的严苛要求；同时，模块的故障诊断功能可及时发现传感器断线、执行器卡涩等问题，避免因参数失控导致的生产事故。
4.3 冶金行业轧钢机过程控制
在钢铁厂连轧生产线的轧钢机控制系统中，XVC722AE101模块负责轧钢机轧制力、轧制速度及钢板厚度的精准控制。模块通过AI通道采集轧辊压力（压力传感器信号）、电机转速（编码器脉冲信号）、钢板厚度（激光测厚仪信号）等参数，经FPGA高速处理与微处理器逻辑运算后，输出控制信号调节轧辊压下量与电机转速，实现钢板厚度的闭环控制（控制精度±0.01mm）。数字量I/O通道用于采集轧钢机设备状态信号（如轧辊到位、液压系统压力正常）及输出设备启停、联锁保护指令，确保轧钢过程连续稳定，提升钢材产品质量。
4.4 城市供热管网调节系统
在城市集中供热管网的智能调节系统中，模块可作为区域热力站的核心控制单元，实现供热参数的精准调节与能耗优化。通过AI通道采集供热管网供/回水温度、压力及用户端室温反馈信号，经模块内部模糊PID算法运算后，通过AO通道调节热力站换热器的蒸汽阀门开度或循环水泵转速，实现供热量的动态调节，确保用户端室温稳定在设定范围（±1℃）。同时，模块通过RS485接口与热力站监控终端通信，上传运行数据并接收远程控制指令，支持供热系统的集中管理与能耗统计，提升供热效率并降低能源浪费。
