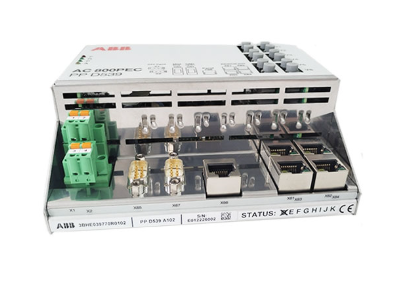

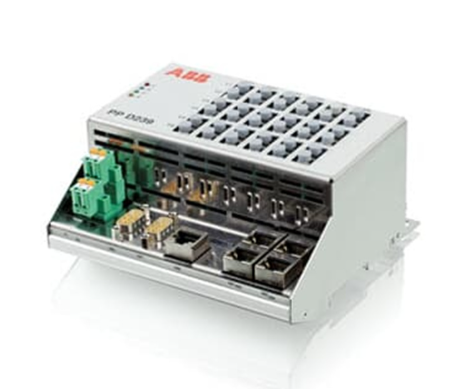

ABB PPD539A102 3BHE039770R0102 控制系统模块
产品详情
ABB PPD539A102 3BHE039770R0102 控制系统模块
模块基本信息
1.1 核心标识信息
- 模块型号：PPD539A102
- 订货号（物料编码）：3BHE039770R0102
- 生产厂商：ABB集团（Asea Brown Boveri Ltd.）
- 所属系统：主要适配ABB AC800M、Advant OCS等主流DCS（集散控制系统），也可用于部分SIS（安全仪表系统）的扩展配置
1.2 物理与环境参数
- 尺寸规格：采用标准DIN导轨安装设计，尺寸约为140mm×100mm×25mm（长×宽×高，具体以实物为准），适配工业控制柜标准安装空间
- 供电电压：典型工作电压为24V DC（18V~32V DC宽压范围），支持冗余供电接入，确保断电时模块平稳切换
- 工作温度：-40℃~70℃（宽温设计，适应极端工业环境），存储温度为-55℃~85℃
- 防护等级：模块本体IP20，安装于控制柜内可达到IP54及以上防护效果，防尘、防溅水
- 抗干扰能力：符合IEC 61000-4系列标准，具备±2kV静电放电抗扰度、±1kV脉冲群抗扰度，适应工业强电磁环境
核心功能与技术特性
2.1 核心功能定位
PPD539A102模块是控制系统中的“信号处理与指令执行中枢”，主要承担数字量/模拟量信号的采集、运算处理、逻辑控制及与系统主控制器的实时通信功能，具体表现为：
- 多类型信号采集：支持8路模拟量输入（AI）、4路模拟量输出（AO）及16路数字量输入/输出（DI/DO）混合配置，可直接接入温度、压力、流量等传感器信号及阀门、泵等执行器控制信号，无需额外信号转换模块
- 高精度数据处理：模拟量信号采集精度达0.1%FS（满量程），采样速率最高100Hz，可快速捕捉工业过程中的参数波动，为控制算法提供精准数据支撑
- 独立逻辑运算：内置32位高性能微处理器，支持自定义逻辑控制程序（通过ABB Control Builder编程软件实现），可执行联锁保护、顺序控制等本地化控制任务，减轻主控制器负载
- 实时通信交互：搭载PROFINET、EtherNet/IP及ABB专用PRIFIBUS-DP通信接口，通信速率最高100Mbps，可实现与主控制器、HMI（人机界面）及其他模块的毫秒级数据交互，确保控制指令的快速响应
2.2 关键技术优势
- 高可靠性设计：采用“双CPU冗余”架构，当主CPU出现故障时，备用CPU可在10ms内无缝切换，确保控制过程不中断；关键元器件均选用工业级耐高温、耐老化型号，平均无故障工作时间（MTBF）超过10万小时
- 灵活的组态与维护：支持在线组态、在线诊断及热插拔功能，维护人员可在不中断系统运行的情况下完成模块的参数修改、故障排查及更换，极大缩短停机时间
- 安全合规性：符合IEC 61508功能安全标准，支持SIL 2安全等级配置，可用于化工反应釜超压保护、电力锅炉水位控制等安全关键场景
- 兼容性与扩展性：兼容ABB全系列控制系统的硬件与软件生态，可通过扩展接口连接信号隔离器、中继模块等外围设备，适配不同规模的工业控制场景
典型应用场景
基于其稳定的性能和灵活的适配能力，PPD539A102模块在多个工业领域均有成熟应用，核心场景包括：
1. 电力行业：用于火电厂锅炉燃烧控制系统，采集炉膛温度、烟气含氧量等参数，输出指令控制给煤量、送风量，实现高效燃烧与环保排放；或用于变电站二次设备的信号采集与控制，保障电网稳定运行
2. 化工行业：适配化工生产装置的反应过程控制，如聚合反应釜的温度、压力闭环控制，通过精准调节冷却介质流量和进料速率，确保反应过程稳定，避免超温超压风险
3. 冶金行业：应用于钢铁厂高炉炼铁控制系统，采集炉顶压力、热风温度等关键参数，控制高炉布料、鼓风等环节，提升铁水质量与生产效率
4. 油气行业：用于油气开采平台的井口控制单元，采集压力、流量信号，实现井口阀门的远程开关控制及紧急关断联锁，保障开采过程的安全
安装与使用注意事项
4.1 安装规范
- 模块需安装在通风良好、无剧烈振动的控制柜内，与其他发热元件（如电源模块）的距离应不小于50mm，确保散热顺畅
- 严格按照接线端子图进行接线，模拟量信号与数字量信号需分开布线，避免信号干扰；供电线路需配置1A熔断保护，防止过流损坏模块
- 安装前需确认模块型号、订货号与系统需求一致，检查模块外观无破损、引脚无弯曲，避免安装过程中造成物理损坏
4.2 组态与调试
- 使用ABB Control Builder M或相应版本的编程软件进行组态，需根据实际接入的传感器/执行器类型，正确配置信号类型（如4~20mA电流信号、0~10V电压信号）及量程范围
- 调试时需先进行离线仿真，验证逻辑控制程序的正确性；在线调试阶段需逐步投入信号，观察模块输出是否与预期一致，重点测试故障切换、联锁保护等关键功能
- 完成调试后，需对组态参数进行备份，便于后续维护或模块更换时快速恢复配置
4.3 日常维护要点
- 定期（建议每季度）对模块进行外观检查，清理端子排上的灰尘，检查接线是否松动，避免接触不良导致信号异常
- 通过系统诊断功能实时监测模块工作状态，重点关注供电电压、通信链路及信号采集精度，发现异常及时排查
- 模块故障时，可通过模块上的状态指示灯（电源灯、运行灯、故障灯）初步判断故障类型，如需更换，需选用同型号、同订货号的模块，确保兼容性
