ABB 5SHY4045L0006 3BHB030310R0001 IGCT 模块
产品详情

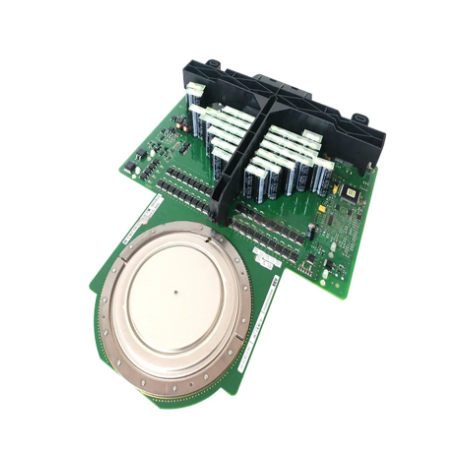

ABB 5SHY4045L0006 3BHB030310R0001 IGCT 模块
产品核心定位与技术特性
作为ABB针对中高压电力电子领域推出的专用功率模块，5SHY4045L0006 3BHB030310R0001 IGCT模块融合了IGCT器件的固有优势与ABB先进的封装工艺，其技术特性精准匹配大功率、高电压场景的应用需求，具体如下：
1. 高性能IGCT器件核心
模块内置ABB自主研发的IGCT芯片，兼具晶闸管的高电压、大电流耐受能力与晶体管的快速开关特性。其额定电压可达4.5kV，额定电流为400A，开通损耗低至传统晶闸管的1/3，关断时间控制在5μs以内，能有效降低电力电子装置的整体能耗，提升系统功率密度。同时，IGCT器件具备天然的抗浪涌能力，浪涌电流耐受值可达额定电流的10倍，适应复杂工况下的电流冲击。
2. 先进封装与散热设计
采用模块化压接式封装结构，芯片与散热基板通过压力连接实现高效热传导，避免传统焊接封装的热疲劳问题，延长模块使用寿命。模块配备一体化水冷散热接口，散热效率较风冷提升5倍以上，可将器件结温严格控制在125℃以下，确保模块在满负荷运行时的热稳定性。外壳采用耐高温绝缘材料，绝缘等级达Class H，爬电距离与电气间隙符合IEC 60664标准，适应中高压环境的绝缘要求。
3. 完善的保护机制与可靠性
内置多重硬件保护电路，包括过流保护、过压保护、过热保护及门极故障保护。当模块检测到电流超过额定值1.5倍时，将在1μs内触发关断保护；电压超过额定值1.2倍时，通过钳位电路限制电压峰值；结温超过140℃时，立即输出过热报警信号并切断驱动信号，防止器件损坏。模块平均无故障运行时间（MTBF）超过5万小时，符合工业级高可靠性标准。
4. 灵活的驱动与控制兼容性
配备标准化门极驱动接口，支持与ABB专用IGCT驱动模块（如5SDF05H4500）无缝对接，驱动信号采用光耦隔离设计，隔离电压达5kV，有效避免高压信号对控制电路的干扰。模块支持脉冲宽度调制（PWM）控制方式，可适配不同频率的控制信号，满足变流器的调频、调压需求，同时兼容主流的工业控制器信号格式。
核心功能与典型应用场景
5SHY4045L0006 3BHB030310R0001 IGCT模块的功能围绕大功率电能变换展开，通过精准的开关控制实现电能的形式转换与参数调节，其核心功能与应用场景高度聚焦于中高压电力电子领域，具体如下：
1. 核心功能解析
- 大功率电能变换：作为功率变换的核心单元，模块可实现交流电与直流电的双向转换，在整流工况下将交流输入转换为稳定直流输出，在逆变工况下将直流输入转换为频率、电压可调的交流输出，满足不同负载的电能需求，单模块可实现最高1.8MVA的功率变换。
- 快速开关与精准控制：凭借IGCT器件的快速开关特性，模块可响应高频控制信号（最高开关频率达1kHz），通过PWM控制策略实现输出电压、电流的精准调节，电压调节精度达±1%，电流谐波畸变率（THD）低于5%，有效提升电能质量。
- 故障监测与报警：内置电流、电压、温度传感单元，实时采集模块运行参数，通过驱动接口将状态数据上传至控制系统。当出现过流、过压、过热等故障时，除触发硬件保护外，还会输出标准化故障信号，便于系统进行故障诊断与定位。
- 并联运行扩展：支持多模块并联运行，通过ABB专用均流技术实现模块间电流均衡分配，电流不均衡度低于3%，可根据系统功率需求灵活扩展容量，满足10MVA以上大功率装置的应用需求。
2. 典型应用场景
- 中高压变频器：应用于钢铁、化工、电力等行业的高压电机调速系统，如轧钢机主传动变频器、风机水泵高压变频器等。模块作为变频器的功率单元，通过多电平拓扑结构实现高压输出，驱动高压电机运行，可将电机调速效率提升至98%以上，实现节能降耗。
- 柔性交流输电系统（FACTS）：在电网系统中用于静止同步补偿器（STATCOM）、静止无功发生器（SVG）等装置，通过模块的快速开关控制调节电网的无功功率，稳定电网电压，抑制电压波动与闪变，提升电网输电能力与稳定性。
- 新能源发电系统：用于风电、光伏等新能源电站的并网变流器，将风机、光伏组件产生的电能转换为符合电网标准的交流电，实现新能源电力的高效并网。模块的高可靠性与宽电压适应能力，可适应新能源发电的波动性特点。
- 工业轧机与牵引系统：在冶金行业的热轧机、冷轧机传动系统，以及轨道交通的牵引变流器中，模块承担着大功率电能变换任务，为轧机、牵引电机提供稳定的驱动电源，确保设备运行的平稳性与控制精度。
- 电化学储能系统：用于大型储能电站的双向变流器，实现电能的存储与释放控制，在电网负荷低谷时将电能存储至蓄电池，负荷高峰时释放电能补充电网，模块的双向变换能力与高效率特性，提升储能系统的经济性。
模块结构组成与接口配置
5SHY4045L0006 3BHB030310R0001 IGCT模块采用一体化功率单元设计，结构紧凑，接口标准化，便于安装、调试与维护，具体组成与接口配置如下：
1. 结构组成
- IGCT芯片单元：核心功率器件，包含IGCT主芯片与反并联二极管，采用压接式安装在陶瓷绝缘基板上，基板与散热块紧密贴合，实现高效热传导。反并联二极管用于续流，提升模块在逆变工况下的性能。
- 驱动与保护单元：集成门极驱动电路、信号隔离电路及保护电路，安装在模块内部独立的控制腔体内，与功率单元实现电气隔离。驱动电路将外部控制信号转换为门极驱动电流，控制IGCT的开通与关断；保护电路实时监测模块运行状态，触发故障保护。
- 散热单元：包含水冷散热基板与密封接口，散热基板内部设计有密集流道，冷却液通过流道带走芯片产生的热量。散热单元与模块外壳密封连接，防护等级达IP65，适应工业现场潮湿、多尘环境。
- 外壳与绝缘单元：采用高强度环氧树脂外壳，内部填充绝缘硅胶，提升模块的绝缘性能与机械强度。外壳表面设计有散热鳍片，辅助自然散热，同时标注有模块型号、额定参数等关键信息，便于识别与选型。
2. 关键接口说明
- 功率接口：采用铜排压接式接口，包含阳极（A）、阴极（K）两个主功率端子，端子材质为高导电率紫铜，表面镀银处理，降低接触电阻。功率接口支持最大50kA的短时耐受电流，满足故障工况下的电流承载需求。
- 驱动接口：采用标准化针式连接器，标识为“G-DRIVE”，包含门极驱动信号输入、状态反馈信号输出、电源输入等引脚。驱动电源输入为24V DC，驱动信号为差分信号，提升抗干扰能力。
- 散热接口：采用快速插拔式水冷接口，标识为“WATER IN”（进水）与“WATER OUT”（出水），接口规格为G1/2螺纹，支持与工业水冷系统快速连接，冷却液推荐使用去离子水或专用防冻液。
- 监测接口：配备温度监测与故障报警接口，通过PT100温度传感器采集散热基板温度，通过继电器触点输出故障报警信号，可直接接入控制系统的监测回路。
安装调试与运维规范
5SHY4045L0006 3BHB030310R0001 IGCT模块作为高压大功率器件，其安装调试与运维质量直接决定系统的安全性与可靠性，需严格遵循以下规范：
1. 安装规范
- 环境要求：安装环境需保持干燥、清洁，环境温度控制在-10℃~40℃，相对湿度≤85%（无凝露）；远离易燃易爆气体、腐蚀性气体及强电磁干扰源；安装空间需预留足够的检修通道，模块周围无遮挡，确保通风良好。
- 机械安装：采用螺栓固定方式安装在刚性安装支架上，支架需具备足够的承重能力（模块重量约15kg），安装平面平整度误差≤0.1mm/m，避免模块受力不均导致内部结构损坏；模块之间间距需≥20cm，防止运行时相互干扰。
- 电气安装：功率铜排连接前需去除表面氧化层，涂抹导电膏，采用扭矩扳手按规定扭矩（推荐50N·m）紧固螺栓，确保接触良好；驱动线路需采用屏蔽双绞线，屏蔽层单端接地，与功率线路分开布线，间距≥30cm，避免电磁干扰；水冷管道连接前需冲洗管道，去除杂质，连接后进行压力测试，确保无泄漏。
- 安全防护：模块安装区域需设置高压警示标识，安装人员需穿戴绝缘防护装备（绝缘手套、绝缘鞋等）；安装前需确保系统断电，电容放电完毕，避免高压触电风险。
2. 调试流程
- 前期准备：完成安装后，检查功率接口、驱动接口、水冷接口连接是否牢固，确认无松动；检查水冷系统是否正常运行，冷却液流量、压力符合要求（推荐流量≥10L/min，压力0.2~0.5MPa）；连接驱动模块与控制系统，确保通讯正常。
- 静态测试：不通入主功率电源，仅给驱动模块供电，通过控制系统发送驱动信号，测试模块的开通与关断响应，检查状态反馈信号是否正常；使用万用表测量模块阳极与阴极之间的绝缘电阻，阻值应≥100MΩ（500V摇表），确保绝缘良好。
- 动态测试：接入低压测试电源（推荐为额定电压的10%），启动控制系统，使模块工作在空载状态，测试输出电压、电流波形，确认波形无畸变；逐步增加负载，监测模块的电流、电压、温度变化，记录运行参数，确保符合设计要求。
- 保护功能测试：模拟过流、过压、过热等故障场景，如通过调节负载制造过流，通过调压装置制造过压，通过阻断水冷制造过热，测试模块的保护功能是否正常触发，故障报警信号是否准确输出，保护动作时间是否符合标准。
- 系统联调：将模块接入完整的电力电子装置，与控制系统、其他功率模块协同运行，测试系统的整体性能，如变频器的调速精度、变流器的并网性能等，优化控制参数，确保系统稳定运行。
3. 日常运维要点
- 定期巡检：每日检查模块运行状态，包括温度、电压、电流等参数是否正常，水冷系统是否泄漏，接口有无松动、发热现象；每周清理模块表面及散热鳍片的粉尘，检查驱动线路屏蔽层是否完好。
- 水冷系统维护：每月检查水冷系统的冷却液液位、水质，定期补充冷却液，每半年更换一次冷却液，清洗水冷管道及过滤器，防止管道堵塞影响散热效果；监测冷却液的电导率，确保≤5μS/cm，避免电化学腐蚀。
- 故障处理：当模块出现故障报警时，应立即切断主功率电源，通过控制系统读取故障代码，结合故障记录排查原因。常见故障包括驱动故障（检查驱动模块电源、线路）、过流故障（检查负载、功率线路）、过热故障（检查水冷系统、散热通道）等；故障排除后，需进行静态测试确认模块正常，方可重新投入运行。
- 定期检测：每年对模块进行一次全面检测，包括绝缘电阻测试、开通关断特性测试、保护功能测试等，更换老化的驱动线路与密封件；对并联运行的模块进行均流特性测试，调整均流参数，确保电流均衡。
- 存储与备用：备用模块应存放在干燥、通风、无振动的环境中，温度控制在0℃~30℃，相对湿度≤60%；存储期间需定期检查模块绝缘性能，每3个月进行一次绝缘电阻测试，避免长期存储导致绝缘性能下降。
