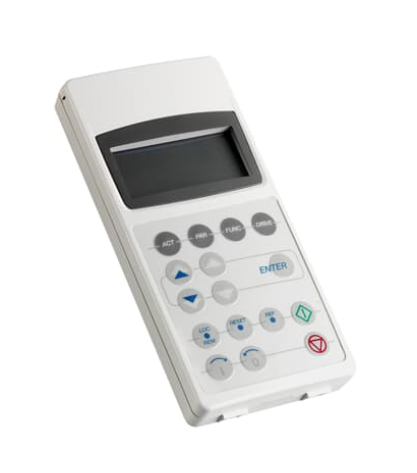

ABB CDP-312R控制面板
ABB CDP-312R控制面板
订购
关税编号：85049099
HS编码：850490——电机和设备及其零件；录音机和放音机、电视图像和声音录音机和放像机，以及此类物品的零件和配件；变压器、静态转换器（例如整流器）和电感器；零件
发票描述：CDP-312R，控制面板
按订单生产：否
最小订单数量：1件
仅报价：否
销售计量单位：件
维度
产品净重：0.5公斤
产品净深度/长度：21毫米
产品净高：170毫米
产品净宽：80毫米
技术性的
框架尺寸：ACS600_可选
环境的
WEEE类别：不在WEEE范围内的产品
外部分类和标准
未订购：39122004
控制面板核心功能区域划分
CDP-312R控制面板整体分为三个核心功能区域：操作按键区、状态显示区和接口连接区，各区域功能独立又相互配合，确保操作流程的顺畅性。
1. 操作按键区
操作按键区是实现设备控制的核心区域，按键布局符合人体工学设计，按键反馈清晰，便于快速操作。按键按功能可分为“运行控制键”“参数调节键”“功能快捷键”三大类，具体分布及标识通常遵循 ABB 传动产品的统一标准。
2. 状态显示区
状态显示区以 LED 指示灯和数码管（或小型 LCD 屏）为核心，用于实时反馈设备的运行状态、参数数值、故障代码等关键信息。显示内容简洁明了，通过不同颜色的指示灯和特定的数字/字母组合，让操作人员能瞬间捕捉设备运行核心数据。
3. 接口连接区
位于控制面板的背部或侧部，主要包含与传动设备主体连接的通讯接口、电源接口等。接口采用标准化设计，连接牢固且防误插，确保控制面板与设备之间的信号传输稳定可靠。
关键操作按键详细说明
CDP-312R的按键功能经过优化设计，兼顾了基础操作的便捷性和复杂参数设置的实用性，以下是核心按键的功能解析：
1. 运行控制类按键
- 启动键（开始）：绿色按键，标识通常带有“▶”符号。用于启动传动设备，按下后设备将按照预设的启动模式（如正转、反转，需结合参数设置）开始运行。启动前需确保设备处于“就绪”状态，避免带故障启动。
- 停止键（停止）：红色按键，标识带有“■”符号。用于正常停止设备运行，按下后设备将按照预设的停机曲线平稳停机，而非紧急制动。若需紧急停机，需使用设备主体的紧急停止按钮。
- 正反转切换键（FWD/REV）：通常为灰色按键，通过按压切换设备的运行方向（正转/反转）。切换操作需在设备停止状态下进行，部分参数设置中可限制该按键的操作权限，防止误操作。
- 点动键（慢跑）：用于实现设备的点动运行，即按下按键时设备运转，松开后立即停止。主要用于设备安装调试、位置校准等场景，点动速度可通过参数进行调节。
2. 参数调节类按键
- 增加键（向上）：带有“▲”标识，用于增加参数数值、切换参数菜单选项。在监控模式下，可用于切换显示的监控参数（如电流、电压、转速等）；在参数设置模式下，用于上调参数值。
- 减少键（向下）：带有“▼”标识，功能与增加键相反，用于减少参数数值或向下切换菜单选项。
- 确认键（输入）：带有“✔”或“进入”标识，用于确认所选参数、保存参数设置或进入下一级菜单。在参数修改后，必须按下确认键才能使修改后的参数生效。
- 退出键（ESC）：用于返回上一级菜单、取消当前操作或退出参数设置模式。若在参数修改过程中未按下确认键，按下退出键后修改内容将不被保存。
3. 功能快捷键
- 模式切换键（模式）：核心快捷键，用于切换控制面板的工作模式，主要包括“监控模式”（显示设备运行参数）、“参数设置模式”（修改设备参数）、“故障查询模式”（查看历史故障记录）。每次按压将循环切换模式，状态显示区会有对应模式的标识提示。
- 复位键（重置）：用于清除设备的非致命性故障报警（如过流、过压等故障排除后）。按下后设备将恢复至就绪状态，若故障未排除，复位后报警将再次触发。
- 预设速度键（如SP1/SP2）：部分型号配备1-2个预设速度快捷键，可通过参数将常用的运行速度预设至该按键，按下后设备将立即切换至对应预设速度运行，适用于需要频繁切换运行速度的场景。
状态显示区信息解读
状态显示区是操作人员获取设备运行信息的主要窗口，其显示内容与控制面板的工作模式相关，核心显示信息如下：
1.LED指示灯状态
- 电源指示灯（功率）：绿色，亮起表示控制面板供电正常；不亮则说明供电故障或接口连接松动。
- 运行指示灯（运行）：绿色，设备正常运行时亮起；闪烁可能表示设备处于待机或点动状态。
- 故障指示灯（故障）：红色，设备出现故障时亮起并可能伴随闪烁，同时数码管将显示对应的故障代码；故障排除并复位后，指示灯熄灭。
- 正反转指示灯（FWD/REV）：绿色（正转）和黄色（反转），设备处于对应运行方向时，相应指示灯亮起，清晰区分设备运转方向。
2. 数码管/LCD 屏显示内容
- 监控模式显示：默认显示设备的核心运行参数，如转速（单位：rpm）输出频率（单位：Hz）、输出电流（单位：A.输出电压（单位：五、等，通过增加/减少键可切换显示的参数类型，部分参数会带有单位标识。
- 参数设置模式显示：显示参数组号（如“01”“02”）和参数编号（如“01.01”），以及对应参数的当前数值。例如“03.05=50.0”表示当前查看的是3号参数组的05号参数，参数值为50.0。
- 故障查询模式显示：显示历史故障代码（如“F001”“F005”等），部分型号可通过按键切换查看故障发生的时间或次数，为故障诊断提供依据。常见故障代码及含义可参考设备说明书。
- 模式标识显示：在不同工作模式下，屏幕会显示对应的标识，如“MON”、“标准杆数”、“FLT”、“人”
日常使用注意事项
- 安装与连接：控制面板与设备主体的连接需在断电状态下进行，确保接口插针对齐，避免暴力插拔导致接口损坏；安装位置应远离强电磁干扰源、高温区域及潮湿环境，防止显示异常或按键失灵。
- 参数设置规范：修改设备参数前，需记录原始参数值，以便在修改错误时及时恢复；涉及安全相关的参数（如过载保护值、最大转速限制等），需严格按照设备运行要求设置，避免因参数错误导致设备损坏或安全事故。
- 操作权限管理：部分设备支持通过参数设置控制面板的操作权限，对于非专业运维人员，可限制其修改关键参数的权限，仅开放启动、停止等基础操作，防止误操作。
- 清洁与维护：日常清洁需使用干燥柔软的抹布，避免用水或腐蚀性清洁剂擦拭面板；若按键出现卡滞或显示模糊，应及时断电检查，避免带故障使用。
- 故障处理原则：当故障指示灯亮起时，应先通过显示的故障代码初步判断故障原因，排查相关线路、负载等是否正常，不可盲目复位启动；若无法自行解决，需联系专业技术人员进行维修。
