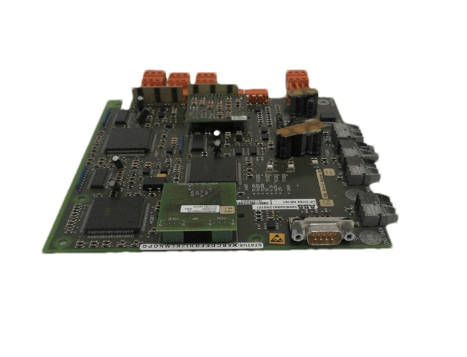

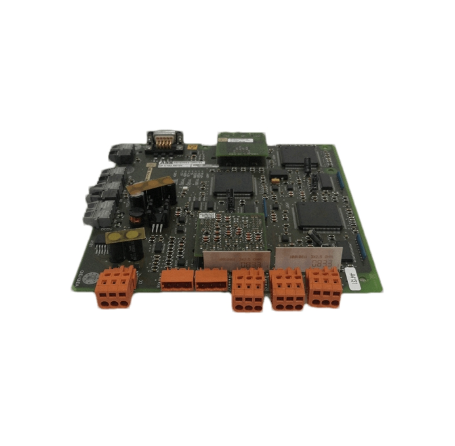

ABB UFC762AE101 3BHE006412R0101 电机控制接口
产品详情
ABB UFC762AE101 3BHE006412R0101 电机控制接口
接口概述
ABB UFC762AE101 3BHE006412R0101是ABB专为中高压电机控制系统研发的专用控制接口单元，隶属于ABB电机控制核心部件系列，广泛适配于ABB ACS8000系列高压变频器、MVD系列中压软启动器及各类定制化电机驱动系统。作为电机驱动单元与上位控制系统之间的“信号中枢”，该接口承担着控制指令解析、电机状态反馈、安全信号隔离及故障信息传输等关键任务，能够实现上位机与电机驱动设备之间的双向精准通信，同时通过多重安全设计保障电机启停、调速等控制过程的稳定性与安全性，是中高压电机控制系统中实现指令交互与状态监测的核心部件。
其设计严格遵循IEC 61800-5-1电机控制设备标准，融合了ABB先进的信号隔离技术与电机控制逻辑，具备高抗干扰性、宽适配性及高可靠性等特点，可在冶金、电力、化工等行业的高温、高粉尘、强电磁干扰工业环境下稳定工作，有效解决电机控制过程中的信号兼容、延迟及安全隔离问题，为电机的高效、安全运行提供坚实的接口保障。
核心技术参数
适配电机类型
三相异步电机、同步电机
适配中高压等级（3kV-15kV）电机，功率范围500kW-10000kW
控制信号输入
DC 24V开关量（8路）、DC 4-20mA模拟量（4路）
开关量用于启停、正反转等指令输入；模拟量用于转速给定、转矩给定等连续控制
状态信号输出
DC 24V开关量（8路）、DC 4-20mA模拟量（4路）
开关量输出运行、故障、就绪等状态；模拟量输出实际转速、电流、转矩等参数
通信接口
标配Profibus-DP、RS485；支持Profinet扩展
支持与PLC、HMI等上位系统的实时通信，通信速率最高12Mbps
隔离性能
控制侧与电机驱动侧：AC 10kV/1min，绝缘电阻≥1000MΩ
多重隔离设计，阻断高压干扰与危险信号，保障控制系统安全
供电电压
DC 24V ±10%，功耗≤20W
适配工业标准低压供电，具备宽电压适应能力，电压波动时稳定运行
响应时间
开关量≤1ms，模拟量≤5ms
快速响应控制指令与状态反馈，确保电机控制的实时性
工作温度范围
-25℃~70℃
宽温设计，适应高低温极端工业环境，无需额外温控设备
结构设计与核心特点
3.1 安全隔离与模块化结构
该接口采用“控制信号区+功率信号区+通信区”的三分区模块化设计，控制侧与电机驱动侧物理隔离距离≥25mm，内部采用环氧树脂灌封与金属屏蔽双重防护，有效提升绝缘性能与抗电磁干扰能力。接口正面配备插拔式端子台，按信号类型（电源、控制输入、状态输出、通信）分区排列，标识清晰且带有防误插卡扣，大幅简化接线流程并避免接线错误。
模块采用DIN 35mm标准导轨安装，整体尺寸为140mm×80mm×35mm，可与ABB其他电机控制部件兼容安装，节省控制柜空间；面板集成16路LED状态指示灯，分别对应输入输出信号与通信状态，现场人员可通过指示灯颜色（红/绿/黄）及闪烁模式快速判断接口运行状态与故障类型，提升故障排查效率。
3.2 核心技术优势
- 多重安全保障设计：控制信号与电机驱动信号之间采用光电隔离+电磁隔离双重设计，配合强化绝缘材质，实现AC 10kV的绝缘强度，有效阻断高压侧危险信号向低压控制系统传导；同时内置过流保护、过压保护及浪涌抑制电路，当输入电压或电流异常时，立即切断信号通道并触发报警，保护接口与上位设备不受损坏。
- 高精度信号传输能力：模拟量信号回路采用16位AD/DA转换芯片与高精度信号调理电路，配合ABB优化的线性补偿算法，信号传输误差≤±0.1%，确保转速给定、转矩反馈等关键参数的精准传递；开关量信号采用施密特触发电路设计，可有效过滤现场抖动干扰，保障启停、正反转等指令的可靠执行。
- 灵活的适配与扩展能力：通过硬件拨码开关可配置模拟量信号范围（4-20mA/0-10V）、开关量信号类型（PNP/NPN）及通信协议参数，兼容ABB ACS8000、MVD等系列电机驱动设备，同时支持与西门子、施耐德等第三方PLC系统无缝对接；预留扩展接口，可根据需求加装温度监测、振动监测等功能模块，提升电机状态监测的全面性。
- 强抗干扰与环境适应能力：符合IEC 61000-4系列抗干扰标准，ESD防护等级达±15kV，EFT防护等级达±4kV，可有效抵御工业现场的静电、脉冲群等电磁干扰；采用工业级宽温元器件，经过高低温循环、振动冲击、湿热等多环境应力测试，板卡表面做三防涂覆处理，在-25℃~70℃、湿度≤95%的环境下可稳定运行。
- 智能故障诊断功能：内置故障诊断芯片，可实时监测接口自身工作状态（如电源电压、芯片温度）及外部信号完整性，当出现信号中断、通信异常、绝缘劣化等问题时，立即通过状态指示灯闪烁报警，并通过通信接口将故障代码上传至上位控制系统，便于工程师快速定位故障点，缩短停机时间。
典型应用场景
基于其高安全性、高精度传输及强适配性的特点，UFC762AE101 3BHE006412R0101电机控制接口广泛应用于各类中高压电机控制场景，成为连接上位系统与电机驱动单元的核心枢纽，主要包括：
1. 冶金行业高压电机控制：用于钢铁厂轧钢机主传动电机、高炉风机电机的控制系统，连接PLC主控制器与ACS8000高压变频器，传输转速给定指令与电机运行电流、转矩等状态信号，实现轧钢过程的精准调速与负载均衡控制，保障轧钢产品质量稳定。
2. 电力行业辅机电机控制：适配火电厂引风机、送风机、给水泵等中压电机控制系统，连接DCS系统与MVD软启动器，实现电机的远程启停控制与运行状态监测，当电机出现过流、过载故障时，快速反馈故障信号并触发保护机制，保障发电机组稳定运行。
3. 化工行业压缩机电机控制：用于化工装置离心式压缩机、往复式压缩机的电机控制系统，连接PLC与高压变频驱动单元，传输压缩机出口压力对应的转速给定信号，同时反馈电机振动、轴承温度等关键参数，实现压缩机的闭环压力控制与预测性维护。
4. 建材行业回转窑电机控制：适配水泥厂回转窑主传动电机、玻璃厂熔窑风机电机的控制系统，连接上位监控系统与电机驱动设备，精准传输转速控制指令，实时反馈电机运行功率与转速，确保回转窑煅烧温度稳定，提升建材产品质量。
5. 矿山行业提升机电机控制：用于煤矿、金属矿提升机主电机控制系统，连接PLC安全控制单元与高压变频器，传输提升机启停、调速指令，同时反馈电机电流、转速及制动器状态信号，配合安全回路实现提升机的平稳运行与紧急制动保护，保障矿山作业安全。
