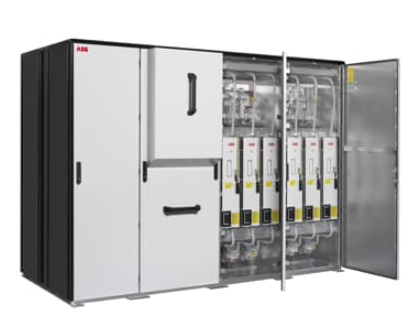

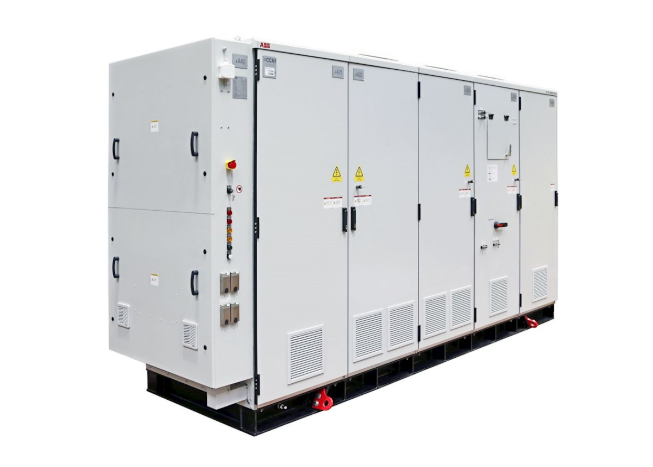

ABB PCS6000 VLM70 3BHE034262R0001中压变频器模块
ABB PCS6000 VLM70 3BHE034262R0001中压变频器模块
模块概述
ABB PCS6000 VLM70 3BHE034262R0001是ABB公司推出的一款高性能中压变频器核心功率模块，隶属于6000件系列中压变频系统。该模块专为中压工业应用场景设计，具备高可靠性、高效节能及强环境适应性等特点，作为变频器的功率变换核心单元，承担着将三相交流电进行整流、逆变，实现电压和频率精准调控的关键功能，为各类中压电机提供稳定、可控的动力输出，广泛应用于电力、冶金、化工、建材等重工业领域。
其设计遵循ABB严苛的工业级标准，融合了先进的电力电子技术与智能控制理念，能够在复杂的工况环境下长期稳定运行，有效提升工业生产过程中的电机控制精度，降低能源消耗，减少设备运维成本，是中压变频系统中不可或缺的核心组成部分。
核心技术参数
电压等级
中压等级（通常适配6kV/10kV系统）
适配工业常用中压电机电压标准，可根据系统需求进行匹配调整
功率范围
适配6000件系列对应功率段变频器（典型范围1000千瓦-5000kW）
单模块功率密度高，可通过多模块并联扩展系统功率
拓扑结构
IGBT串联多电平拓扑（VLM技术）
采用电压源型变流器设计，输出电压波形接近正弦波，降低对电机的谐波干扰
开关器件
高压IGBT（刚性双晶管）
具备高频开关特性，开关损耗低，耐电压、耐电流能力强
输出频率范围
0-60Hz（可扩展至更高频率）
满足不同工况下电机的转速调节需求，实现精准调速
效率
≥98.5%
高效的功率变换能力，降低能源损耗，符合节能要求
冷却方式
强制风冷/水冷（根据应用场景选择）
确保模块在高负载运行时温度稳定，延长器件使用寿命
防护等级
IP20，系统级防护等级可提升至IP54及以上
适应工业现场粉尘、水汽等复杂环境，保障模块安全运行
结构与核心特点
3.1 模块化结构设计
该模块采用高度集成的模块化结构，将IGBT功率器件、驱动电路、缓冲电路、检测电路等核心组件封装为一个独立单元。这种设计不仅简化了变频器系统的安装与调试流程，还便于后期的维护与故障排查——当模块出现故障时，可通过整体更换模块快速恢复系统运行，大幅缩短停机时间。同时，标准化的模块接口使得多模块并联扩展更加便捷，满足不同功率等级的应用需求。
3.2 核心技术优势
- VLM多电平技术：采用电压源型多电平拓扑，通过IGBT串联实现中压输出，输出电压波形由多个电平阶梯组成，接近完美正弦波，谐波含量极低（THD≤5%）可有效减少对电机绝缘的损伤，降低电机运行噪音，延长电机使用寿命，无需额外配置谐波滤波器。
- 高效IGBT驱动技术：配备ABB专用的IGBT驱动芯片，具备完善的过流、过压、过热保护功能，能够精准控制绝缘栅双极型晶体管的开关过程，降低开关损耗，提升模块效率，同时在故障发生时快速切断驱动信号，保护功率器件不受损坏。
- 智能状态监测：模块内置温度传感器、电压传感器、电流传感器等检测元件，可实时采集模块运行状态数据（如绝缘栅双极型晶体管温度、输出电流、直流母线电压等），并将数据上传至变频器主控制器，实现对模块运行状态的实时监控与故障预警。
- 强环境适应性：采用宽温设计，可在-10℃~45℃的环境温度范围内稳定运行；模块内部配备高效的散热结构，结合合理的风道设计，确保热量快速散发，即使在高负载工况下也能维持温度稳定。
典型应用场景
基于其高可靠性、高稳定性及高效节能的特点，ABB PCS6000 VLM70 3BHE034262R0001模块广泛应用于各类中压电机驱动的工业场景，主要包括：
1. 电力行业：用于火电厂引风机、送风机、一次风机、给水泵等辅机设备的变频调速，实现风机、水泵的流量精准控制，降低电力消耗，提升机组运行效率；同时也适用于水电厂的水轮发电机组调速系统。
2. 冶金行业：适配钢铁厂的高炉风机、转炉除尘风机、轧钢机主传动、连铸机驱动等设备，为冶金设备提供稳定的动力输出，提升生产过程的控制精度，减少设备冲击，延长设备使用寿命。
3. 化工行业：用于化工装置中的压缩机、泵类设备（如进料泵、循环泵）的变频控制，满足化工生产过程中对流量、压力的精准调节需求，确保生产工艺稳定，同时降低能耗和设备维护成本。
4. 建材行业：适配水泥厂的回转窑主传动、水泥磨、风机等设备，玻璃厂的熔窑风机、拉边机等设备，实现设备的平稳调速，提升建材生产的稳定性和产品质量。
5. 市政工程：用于大型污水处理厂的污水提升泵、曝气风机，自来水厂的供水泵等设备的变频控制，实现按需供水、按需曝气，降低市政能源消耗，提升污水处理效率。
安装与维护要点
5.1 安装注意事项
- 模块安装需严格遵循ABB PCS6000系列变频器的安装规范，确保安装环境清洁、干燥，远离粉尘、腐蚀性气体、强磁场等干扰源。
- 模块的安装支架需具备足够的承重能力，安装过程中避免剧烈碰撞，防止模块内部器件损坏；模块之间需预留足够的散热空间，确保风道畅通。
- 接线时需严格区分主回路接线与控制回路接线，主回路电缆规格需符合电流承载要求，接线端子需紧固牢靠，防止接触不良导致发热；控制回路接线需做好屏蔽处理，避免电磁干扰。
- 安装完成后，需对模块的绝缘性能进行检测，使用兆欧表测量主回路绝缘电阻，确保绝缘性能符合要求后再进行通电调试。
5.2 日常维护要点
- 定期清洁：根据现场环境情况，定期（建议每月一次）对模块表面及散热风道进行清洁，清除粉尘、杂物，确保散热效果；对于风冷模块，需重点清洁散热风扇及滤网。
- 状态监测：通过变频器的人机界面（HMI）实时监控模块的运行参数，包括IGBT温度、输出电流、电压等，若发现参数异常（如温度过高、电流波动过大），需及时排查原因。
- 定期检查：每半年至一年对模块进行一次全面检查，包括接线端子的紧固情况、模块与散热器的接触情况、驱动电路的连接线等，发现松动、老化等问题及时处理。
- 故障处理：当模块出现故障时，需先切断变频器的主电源及控制电源，待模块完全放电后（通常需10分钟以上）再进行检修；故障排查需借助专业的检测设备，严禁在带电状态下拆卸模块。
