ABB S-053M 3BHB012897R0003相位控制器模块
产品详情

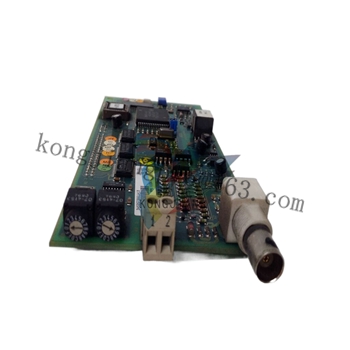

ABB S-053M 3BHB012897R0003相位控制器模块
产品概述
ABB S-053M 3BHB012897R0003 相位控制器模块是ABB专为电力电子与工业控制领域研发的高精度控制模块，隶属于S系列核心控制组件，主要应用于高压变频器、SVG（静止无功发生器）、晶闸管整流装置等电力电子设备中，核心功能是实现电压、电流信号的相位检测、相位调节及同步控制，确保电力电子装置与电网或负载之间的相位匹配。该模块集成了高精度信号采集单元、快速相位运算芯片及可靠的输出驱动电路，能在复杂的电力环境下实现微秒级的相位响应，是保障高压电力电子设备高效、安全、稳定运行的关键核心部件，广泛服务于电力系统、冶金、化工、轨道交通等对电能质量要求严苛的领域。
核心特性
1. 高精度相位检测与运算能力
模块搭载专用高精度相位检测芯片与32位浮点运算处理器，相位检测精度可达±0.1°，支持50Hz/60Hz电网频率自适应，能实时采集电网或负载的电压、电流信号，通过内置的锁相环（PLL）技术快速跟踪信号相位变化，运算响应时间小于10μs。针对电网电压波动、谐波干扰等问题，模块内置自适应滤波算法，可有效剔除干扰信号，确保相位检测的稳定性与准确性，为电力电子装置的精准控制提供可靠依据。
2. 灵活的相位调节与控制模式
该模块支持多种相位控制模式，包括相位跟踪控制、固定相位输出控制、相位差闭环调节等，可根据不同电力电子设备的需求灵活切换。通过模块的参数配置接口，工程师可精确设定相位调节范围（0°-360°连续可调）、调节步长及响应速度，满足高压变频器的矢量控制、SVG的无功补偿调节、晶闸管装置的触发同步等不同场景的控制需求。同时，模块支持多模块协同工作，可实现多通道相位的同步控制，适配大功率多单元电力电子设备。
3. 强抗干扰与高可靠性设计
针对高压电力电子设备运行环境中的强电磁干扰问题，模块采用三重抗干扰设计：信号输入回路采用隔离放大器进行光电隔离，隔离电压可达2500Vrms，有效阻断干扰信号传导；电源回路配备EMC滤波器，抑制共模与差模干扰；核心电路采用工业级宽温元器件，可适应-25℃至75℃的极端工作环境，具备良好的抗振动（符合IEC 60068-2-6标准）、抗冲击性能。此外，模块内置故障自诊断电路，可实时监测电源、输入信号、输出驱动等回路状态，出现异常时立即输出报警信号并执行保护动作。
4. 完善的接口与兼容能力
模块配备丰富的接口资源，包括：3路模拟量输入接口（用于采集电压/电流信号，支持0-10V/4-20mA信号类型）、4路数字量输入接口（用于接收外部控制指令）、6路脉冲输出接口（用于驱动晶闸管、IGBT等功率器件）、1路RS485通信接口（支持Modbus RTU协议，用于与上位机或PLC通信）及1路CAN总线接口（用于多模块协同控制）。模块严格遵循工业控制标准，与ABB旗下的ACS系列高压变频器、PVS系列光伏逆变器等设备具备无缝兼容性，同时可适配其他主流品牌的电力电子控制系统。
5. 便捷的调试与运维功能
模块支持通过ABB专用调试软件或通用HMI设备进行参数配置与状态监控，软件界面提供相位波形实时显示、参数修改记录、故障日志查询等功能，工程师可直观观察相位跟踪效果及模块运行状态。模块正面配备6个状态指示灯，分别指示电源、运行、同步、报警等状态，便于现场人员快速判断模块工作情况。此外，模块支持在线参数修改与程序升级，无需拆卸设备即可完成维护升级工作，大幅降低运维成本。
关键技术参数
核心功能
相位检测、相位调节、同步控制、故障诊断
相位检测精度
±0.1°
频率适应范围
45Hz - 65Hz（自适应）
模拟量输入（AI）
3路，0-10V/4-20mA，精度±0.2%
数字量输入（DI）
4路，干接点/PNP，响应时间≤1μs
脉冲输出
6路，触发脉冲宽度10μs-1000μs可调，最大输出电流1A
通信接口
1路RS485（Modbus RTU），1路CAN总线（CANopen协议）
工作电源
DC 24V ±15%，功耗≤8W
输入信号隔离
光电隔离，隔离电压2500Vrms
工作温度
-25℃ ~ 75℃
存储温度
-40℃ ~ 85℃
防护等级
IP20（模块级），适配IP54控制柜安装
尺寸（长×宽×高）
150mm×100mm×40mm（不含插拔端子）
电磁兼容标准
符合IEC 61000-4-2/3/4/6标准
适用场景
ABB S-053M 3BHB012897R0003 相位控制器模块凭借其高精度、高可靠性的特性，在多个关键领域发挥核心作用：
- 电力系统领域：用于SVG（静止无功发生器）、STATCOM（静止同步补偿器）等电能质量治理设备，通过精准的相位检测与调节，实时补偿电网无功功率，抑制谐波，稳定电网电压，提升电网运行质量。
- 高压变频领域：作为高压变频器的核心同步控制模块，实现变频器输出电压与电网电压的相位同步，确保变频器在启动、并网、切换过程中无冲击电流，保护变频器与电机设备，适用于风机、水泵、压缩机等大功率负载的变频调速。
- 冶金化工领域：用于晶闸管整流装置、中频感应加热设备，精准控制晶闸管的触发相位，实现直流输出电压的平稳调节或中频电源的频率与相位控制，满足冶金电解、化工反应釜加热等工艺对电能控制的严苛要求。
- 轨道交通领域：应用于地铁、高铁的牵引变流器中，实现牵引变流器与牵引电网的相位同步控制，确保牵引系统的稳定供电，提升列车运行的安全性与可靠性。
- 新能源领域：在光伏逆变器、风电变流器中承担电网同步任务，实现逆变器输出电能与电网的相位、频率精准匹配，保障新能源电力平稳并入电网，提高新能源发电系统的并网效率。
使用注意事项
1. 安装要求：模块应安装在密闭、通风良好的控制柜内，避免直接暴露在粉尘、油污、潮湿环境中，安装位置需远离高压母线、大功率接触器等强电磁干扰源，模块间距应不小于50mm，确保散热良好。安装时需使用专用导轨或固定支架，避免振动导致接口松动。
2. 接线规范：严格按照产品接线图区分强电信号（如电网电压输入）与弱电信号（如控制指令输入），强电回路与弱电回路需分开布线，间距不小于100mm，避免交叉干扰。信号输入线应采用屏蔽双绞线，屏蔽层一端可靠接地（接地电阻≤4Ω），接线端子需拧紧，防止接触不良导致信号失真。
3. 电源配置：必须使用稳定的DC 24V开关电源为模块供电，电源输出纹波系数应小于1%，建议在电源输入端加装浪涌保护器与保险丝（推荐规格1A），防止电源电压波动或浪涌冲击损坏模块。严禁将模块电源正负极接反，否则会直接烧毁核心电路。
4. 参数配置：调试前需明确设备的控制需求，根据设备类型（如变频器、SVG）通过调试软件正确配置相位检测方式、调节范围、响应速度等核心参数，参数配置完成后需进行保存。首次启动前应进行参数校验，确保与设备控制逻辑匹配，避免因参数错误导致设备故障。
5. 同步测试：模块投入运行前，必须进行相位同步测试，通过示波器观察模块输入信号与输出触发信号的相位关系，确保相位差控制在允许范围内（通常≤1°）。在电网电压波动较大的场景，需测试模块的频率自适应与相位跟踪能力，确保极端情况下仍能稳定工作。
6. 日常维护与故障处理：定期巡检模块状态指示灯，确认电源、运行、同步指示灯正常；每月清理一次模块表面与控制柜内的灰尘，检查接线端子有无松动、氧化。若模块出现报警，应首先通过调试软件读取故障代码，根据故障手册排查原因，维修时需先切断模块电源，使用防静电工具，避免静电损坏芯片，复杂故障需联系ABB专业技术人员处理。
