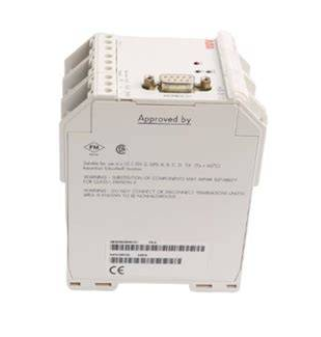

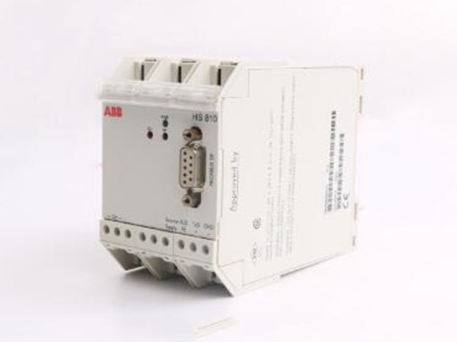

ABB HS810 3BDH000305R0101 控制器模块
产品详情
ABB HS810 3BDH000305R0101 控制器模块
产品基本信息
- 产品型号：HS810 3BDH000305R0101
- 生产厂商：ABB集团
- 产品类别：工业级可编程控制器模块
- 适用场景：智能制造生产线控制、能源化工过程调控、冶金设备逻辑控制、智能楼宇自动化系统、轨道交通辅助控制等
核心特性与优势
1. 强大的运算处理能力
搭载高性能32位工业级处理器，主频高达800MHz，具备快速的指令执行能力和海量数据处理能力，单周期指令执行时间短至纳秒级。可同时处理多通道输入输出信号，支持复杂的PID闭环控制、逻辑联锁控制及顺序控制算法，轻松应对工业场景中多变量、高实时性的控制需求，确保生产过程的精准同步。
2. 卓越的抗干扰性能
采用ABB专利的电磁兼容（EMC）设计，通过多重屏蔽、信号隔离及电源滤波技术，有效抵御工业环境中的电磁辐射、高频干扰及电压波动。模块符合IEC 61131-2工业抗干扰标准，在强电磁环境（如电机启动、变频器运行场景）下仍能保持稳定运行，数据传输误差率极低，保障控制指令的可靠执行。
3. 灵活的扩展与兼容能力
支持ABB标准化的模块化扩展架构，可根据实际需求灵活搭配数字量I/O、模拟量I/O、通信模块、特殊功能模块（如温度控制、运动控制模块）等，最大可扩展数十个I/O通道，适配不同规模的控制系统。同时兼容PROFINET、Modbus、EtherNet/IP等主流工业通信协议，可无缝对接上位机监控系统、HMI人机界面及其他品牌的自动化设备，实现系统间的互联互通。
4. 高可靠性与冗余设计
采用工业级高稳定性元器件及严格的生产测试流程，平均无故障工作时间（MTBF）超过10万小时，满足连续生产场景的长期运行需求。支持双机热备冗余功能，当主控制器出现故障时，备用控制器可在毫秒级完成无扰切换，确保控制过程不中断，极大提升系统的容错能力和生产安全性，特别适用于对停机损失敏感的化工、电力等行业。
5. 便捷的编程与运维
支持基于IEC 61131-3标准的编程环境，兼容梯形图（LD）、功能块图（FBD）、结构化文本（ST）等多种编程方式，方便工程师根据习惯选择编程工具，降低开发难度。模块配备以太网接口和调试端口，支持在线编程、参数修改及故障诊断，运维人员可通过ABB专用软件实时监控控制器的运行状态、程序执行情况及I/O信号状态，快速定位并解决问题，提升运维效率。
关键技术参数
处理器规格
32位工业级处理器，主频800MHz
高性能运算核心，保障实时控制需求
内存配置
程序内存16MB，数据内存8MB
支持大容量控制程序存储及数据处理
电源输入
DC 24V ±10%
宽电压输入，适配工业标准直流电源
I/O扩展能力
最大支持32个扩展模块，I/O点数≤1024点
满足不同规模控制系统的扩展需求
通信接口
2个以太网口，1个RS485口，1个调试口
支持多种通信方式，便于联网与调试
工作温度范围
-10℃~60℃
适应恶劣工业环境，稳定运行无压力
防护等级
IP20（面板）
适用于控制柜内安装，防止异物接触
外形尺寸
140mm×110mm×75mm（长×宽×高）
紧凑设计，节省柜体安装空间
安装与使用注意事项
1. 安装环境：应安装在通风良好、干燥、无凝露、无腐蚀性气体及粉尘的控制柜内，避免阳光直射、剧烈振动及高温热源（如大功率电阻、变压器），确保工作环境温度在额定范围内，以保障模块散热良好。
2. 接线规范：严格按照产品手册的接线图进行电源、I/O信号及通信线路的连接，确保接线牢固、正负极无错接。通信线路应采用屏蔽电缆，并与动力电缆分开敷设，避免电磁干扰；接线前必须切断所有相关电源，确保操作安全。
3. 模块扩展：扩展模块时需选择ABB兼容型号，按照“主控制器-扩展模块”的顺序依次连接，确保模块间的通信总线连接可靠。扩展后需通过编程软件进行I/O地址分配，避免地址冲突。
4. 程序管理：控制程序应定期备份，避免因模块故障导致程序丢失。修改程序时需开启“在线编辑”模式，修改完成后需进行逻辑验证，确保程序无误后再下载至控制器，防止错误程序导致生产事故。
5. 日常维护：定期检查模块指示灯状态，确认电源、运行、通信状态正常；定期清理模块表面及控制柜内的粉尘，检查接线端子是否松动、氧化；雷雨季节前需检查接地系统是否可靠，提升模块抗雷击能力。
6. 安全警示：模块带电时禁止插拔扩展模块或拆卸外壳；非专业技术人员不得随意修改控制器参数或拆解模块；故障维修需由ABB授权人员进行，确保维修质量与操作安全。
常见故障与排查
电源灯不亮，模块无反应
电源输入故障、接线松动、电源模块损坏
1. 检查输入电源电压是否符合要求；2. 检查电源接线端子是否紧固；3. 更换备用电源模块测试
运行灯闪烁，程序无法执行
程序错误、内存故障、I/O地址冲突
1. 通过编程软件检查程序逻辑，排查语法或逻辑错误；2. 执行内存诊断功能，检测内存是否异常；3. 检查I/O地址分配，避免重复分配
通信故障，无法连接上位机
通信参数不匹配、通信线路故障、接口损坏
1. 确认控制器与上位机的IP地址、端口号等参数一致；2. 检查通信电缆是否破损，屏蔽层是否接地；3. 更换备用通信接口或模块测试
I/O信号无响应
I/O模块故障、接线错误、信号干扰
1. 检查I/O模块指示灯状态，判断模块是否正常；2. 核对I/O接线是否与图纸一致，有无松动；3. 采用信号隔离器，减少外部干扰
冗余切换失败
冗余配置错误、通信链路中断、备用模块故障
1. 检查冗余配置参数，确保主备模块设置一致；2. 检查主备模块间的通信线路；3. 对备用模块进行单独测试，确认其性能正常
