ABB SUE3000 1VCR007346 G0028 高速传输设备
产品详情

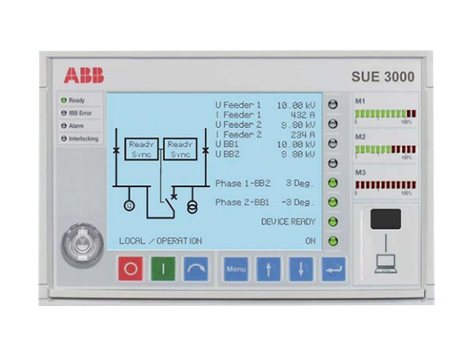

ABB SUE3000 1VCR007346 G0028 高速传输设备
设备概述
ABB SUE3000（订货号：1VCR007346 G0028）是一款面向工业级高带宽数据传输场景设计的专业高速传输设备，隶属于ABB工业通信与数据传输解决方案体系。该设备以超高速数据传输能力、低延迟响应特性及工业级稳定表现为核心优势，专门解决工业自动化系统中大量实时数据、高清视频流及控制指令的快速传输问题，广泛应用于智能工厂、轨道交通信号系统、电力调度中心及大型工业生产线等对数据传输速率和可靠性要求极高的领域。
其核心定位是作为工业级高速数据传输网络的“骨干节点”，连接分散的控制单元、数据采集设备、监控终端及云端管理平台，实现海量数据的无阻塞、低延迟传输，为工业生产的实时监控、智能决策及远程运维提供坚实的传输保障，是推动工业数字化转型的关键通信设备之一。
关键技术参数
基本信息
型号/订货号
SUE3000 / 1VCR007346 G0028
传输参数
端口类型及数量
4×千兆以太网电口（RJ45）、2×千兆以太网光口（SFP插槽）、1×工业专用高速接口
单端口传输速率
10/100/1000Mbps（自适应）
传输延迟
数据帧长度1500字节时，延迟≤1ms；关键控制帧延迟≤500μs
支持传输介质
超五类/六类网线（传输距离≤100m）、单模光纤（传输距离≤20km）、多模光纤（传输距离≤550m）
电源参数
供电电压
DC 24V ±15% 或 AC 110/220V ±10%（双电源冗余输入）
功耗
典型值 ≤15W，最大不超过20W
环境参数
工作温度
-40℃ - +70℃
存储温度
-40℃ - +85℃
相对湿度
5% - 95%（无凝露），支持潮湿环境运行
机械与防护参数
安装方式
DIN导轨安装（35mm标准导轨）或面板安装
防护等级
IP30（导轨安装）、IP40（面板安装带防护盖）
网络管理
管理方式
支持Web管理、SNMPv3、ABB Network Manager管理平台
典型应用场景
4.1 智能工厂数据传输网络
在智能工厂中，SUE3000设备作为生产车间与控制中心之间的高速传输枢纽，连接车间内的工业机器人、智能传感器、机器视觉设备及生产执行系统（MES）。通过千兆光口实现车间与控制中心的长距离高速数据传输，将机器人运行状态、产品质量检测数据、生产进度信息等实时上传至控制中心，同时将控制中心的生产调度指令快速下发至各设备，支撑工厂的柔性生产与智能调度，提升生产效率与产品质量管控水平。
4.2 轨道交通信号与监控系统
在地铁、轻轨等轨道交通领域，该设备用于构建信号系统与监控系统的高速传输网络。一方面，通过低延迟传输特性保障列车自动控制系统（ATC）中列车位置、速度等关键信号的实时交互，确保列车运行安全与调度效率；另一方面，连接沿线的高清监控摄像头、环境传感器，实现多路高清视频流与环境数据的并发传输，为运营调度中心提供全面的现场可视化信息，支撑应急处置与日常运营管理。
4.3 电力系统调度与运维网络
在大型发电厂、区域电力调度中心，SUE3000设备用于连接发电机组控制单元、变电站监控设备、电力负荷监测终端及调度中心主系统。通过高速传输能力实现发电机组运行参数、电网负荷数据、设备状态信息的实时采集与传输，为调度中心的负荷分配、故障预判提供精准数据支持；同时支持远程运维数据的传输，运维人员可通过网络远程对现场设备进行状态监测与故障排查，降低运维成本与作业风险。
4.4 大型冶金与化工生产线
在钢铁、有色金属冶炼及大型化工生产过程中，生产线跨度大、设备数量多，且需要实时传输大量控制指令与监测数据。SUE3000设备可构建覆盖整个生产线的高速传输网络，连接加热炉、轧机、反应釜等关键设备的控制系统与中央监控平台，实现温度、压力、液位等工艺参数的实时反馈与控制指令的精准下发，保障生产过程的稳定运行；同时支持生产线高清监控视频的传输，为安全生产监控提供有力支撑。
安装与使用注意事项
- 设备安装前需核对型号、订货号与设计方案一致，检查设备外观无划伤、接口无损坏，附件（如电源线缆、安装支架、SFP光模块）齐全且匹配。
- 根据安装方式选择合适的安装位置，导轨安装时需确保导轨牢固固定，面板安装时需保证安装面平整；设备周围应预留至少10cm的散热空间，避免与发热量大的设备近距离堆叠，防止散热不良导致设备故障。
- 接线操作前需断开设备电源，严格按照设备接线端子定义进行接线：电源接线需区分正负极及交流/直流类型，避免接反或错接；以太网电口接线需使用符合标准的超五类/六类网线，水晶头制作规范；光口连接时需先清洁光模块与光纤连接器的端面，避免灰尘污染影响传输质量，且光纤弯曲半径需大于光纤最小弯曲半径要求。
- 设备上电前需再次检查接线正确性，确认无误后先接通备用电源，再接通主电源，观察电源指示灯状态，确认电源供电正常；首次配置时需通过console口或Web界面登录设备，设置设备IP地址、子网掩码、网关等基础网络参数，确保与管理网络连通。
- 根据应用场景配置传输参数，包括端口速率模式（自适应或强制千兆）、VLAN划分、优先级队列、冗余链路切换参数等，确保关键数据的优先传输与网络冗余功能正常生效。
- 日常运行中需定期检查设备指示灯状态（电源灯、端口链路灯、数据传输灯、故障告警灯），通过管理平台监控设备运行状态、端口流量及传输延迟，发现异常及时排查；定期清洁设备表面灰尘，检查接线端子与光纤连接器的连接牢固性。
- 进行固件升级或参数修改时，需提前备份当前配置文件，升级过程中禁止断开设备电源，避免升级失败导致设备无法正常运行；升级完成后需重启设备并验证参数配置与传输功能正常。
- 在恶劣工业环境中使用时，需为设备配备专用防护机柜，避免粉尘、腐蚀性气体及强电磁干扰直接影响设备运行；当环境温度低于-20℃时，需采取保温措施，确保设备在允许温度范围内工作。
