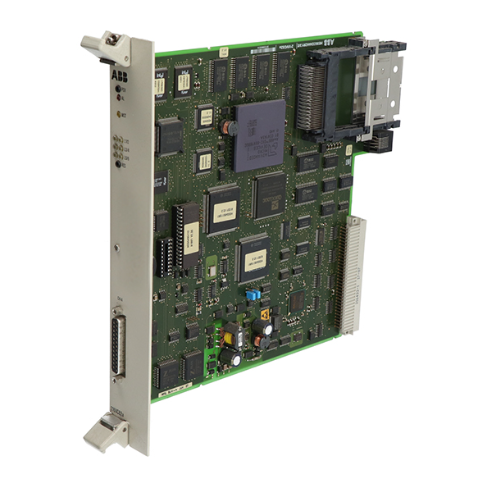

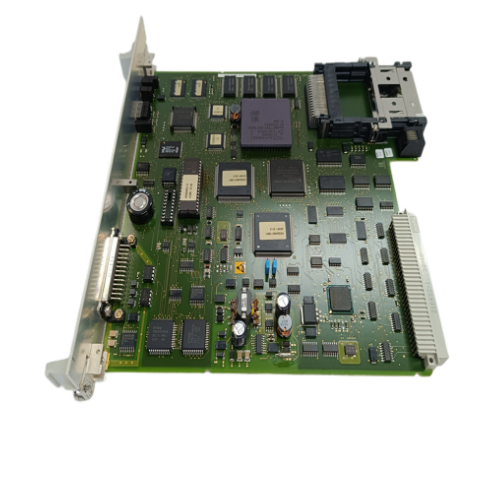

ABB 216VC62a/P1000 HESG324442R112 处理器单元中继卡
产品详情
ABB 216VC62a/P1000 HESG324442R112 处理器单元中继卡
卡片基本特性
216VC62a/P1000中继卡基于ABB严苛的工业级产品标准研发，核心特性集中体现为“高可靠性传输、强抗干扰隔离、广范围兼容、便捷化集成”四大优势。传输可靠性方面，采用差分信号传输与自适应信号增益技术，可将处理器单元的控制信号稳定传输至100米以外的外围设备，信号衰减率低于0.5%，同时支持1Mbps以上的高速数据传输，确保控制指令与反馈信号的实时同步。抗干扰隔离方面，具备通道间光电隔离与系统级电磁隔离双重保护，隔离电压达2500V AC，通过IEC 61000系列电磁兼容认证，可有效抵御工业现场的电磁辐射、接地环路干扰及浪涌冲击，确保信号传输不受环境干扰。兼容性方面，采用ABB标准总线接口与开放式通信协议，完美适配AC 800M、S900等系列处理器单元，同时支持Modbus、Profinet等主流工业通信协议，可直接对接第三方I/O模块与智能设备。集成便捷性方面，采用模块化插拔设计，支持带电热插拔，配合ABB Control Builder M组态软件实现参数快速配置，大幅简化系统集成与运维流程。
关键技术参数
中继通道
8路独立信号通道，支持数字/模拟信号自适应传输
支持信号类型
数字信号：开关量、脉冲信号；模拟信号：4-20mA DC、0-5V DC、0-10V DC
传输性能
数字信号传输速率：1Mbps；模拟信号精度：±0.1% FS；最大传输距离：100m
隔离性能
通道间隔离：2500V AC/1min；系统隔离：2500V AC/1min；隔离电阻：≥100MΩ
协议转换
支持ABB专用总线、Modbus RTU/TCP、Profinet协议双向转换
兼容处理器系列
ABB AC 800M、S900系列处理器单元
供电电源
由处理器单元背板总线供电，DC 24V±10%，功耗≤5W
工作环境
温度：-25℃~70℃；湿度：5%~95%（无凝露）；防护等级：IP20（卡片本体）
安装方式
35mm标准DIN导轨安装，支持处理器单元背板直接挂载
外形尺寸
90mm（长）×70mm（宽）×35mm（高）
认证标准
IEC 61000-4-2（ESD）、IEC 61000-4-3（RS）、IEC 61000-4-5（浪涌）、IEC 60068-2-6（振动）
四、适用场景
216VC62a/P1000中继卡凭借其高速信号传输、强抗干扰隔离、多协议兼容等优势，在工业自动化领域应用广泛，典型场景包括：
1. 大型分布式控制项目：在化工、冶金等行业的大型厂区中，处理器单元集中安装在中央控制室，而I/O模块与执行器分散在数百米外的生产车间，卡片可实现控制信号的长距离稳定中继，解决信号衰减问题。例如在大型乙烯生产装置中，中央控制室的AC 800M处理器单元通过中继卡与各生产车间的阀门定位器、压力变送器通信，确保控制指令精准传达。
2. 强干扰工业环境：在电力变电站、焊接车间等强电磁干扰场景中，处理器单元与外围设备的通信易受干扰导致信号失真，卡片的双重隔离保护功能可有效抵御电磁干扰，确保信号传输可靠。例如在变电站中，处理器单元通过中继卡与高压柜内的继电保护装置通信，避免高压设备产生的电磁辐射干扰控制信号。
3. 跨协议设备集成：在老旧系统升级或多品牌设备协同控制场景中，新接入的第三方设备与原有处理器单元通信协议不兼容，卡片的协议转换功能可实现跨协议无缝对接。例如在汽车制造车间，ABB S900处理器单元需与采用Modbus协议的第三方机器人控制器通信，中继卡可完成协议转换，实现生产线协同控制。
4. 远距离信号传输场景：在自来水厂、污水处理厂等厂区面积大、设备分散的场景中，处理器单元与远端的水泵、阀门等设备距离较远，卡片可将控制信号稳定传输至100米外的设备，同时保障信号精度。例如在自来水厂的输水管道控制系统中，中继卡实现中央处理器与远端加压泵控制器的可靠通信，确保供水压力稳定。
5. 高可靠性要求系统：在核电、航空航天等对系统可靠性要求极高的领域，卡片的冗余配置功能可提升系统容错能力，确保信号传输不中断。例如在核电厂的辅助控制系统中，主备双中继卡冗余配置，当主卡片故障时备用卡片立即接管，保障控制信号持续传输。
使用注意事项
- 卡片安装前需核对型号、通道数量及兼容处理器系列与现场设备匹配，检查卡片外观有无破损、接口有无氧化或弯曲；安装位置应选择控制柜内干燥通风、远离高温热源（如变频器、加热器）、强电磁干扰源（如大功率电机、高压柜）及腐蚀性气体的区域，卡片间距保持≥5cm，确保散热良好，避免阳光直射与雨水淋溅。
- 接线与安装时需断开处理器单元电源（支持热插拔的型号除外），严格按照接线手册区分信号输入、输出端子及电源端子，确保接线牢固、相位正确；模拟信号采用屏蔽双绞线，数字信号采用双绞线缆，线缆屏蔽层单端可靠接地（接地电阻≤4Ω）；卡片与处理器单元背板接口需连接紧密，防止振动导致接触不良。
- 卡片投运前需通过ABB Control Builder M组态软件完成参数配置，包括信号类型、传输速率、协议类型、增益参数等，配置完成后进行通信测试与信号精度校准，使用标准信号源验证各通道信号传输误差是否在允许范围内，确保卡片能被处理器单元正常识别与控制。
- 运行过程中，运维人员需定期通过上位监控系统监测卡片运行状态，包括各通道信号强度、传输速率、芯片温度等参数，当出现信号衰减过大或预警信息时，及时检查传输线路或调整增益参数；每月检查一次接线端子与接口紧固性，防止振动导致接触不良；每季度清理一次卡片表面及控制柜内灰尘，确保散热通道畅通。
- 当卡片出现故障时，应先通过组态软件查询故障代码，区分是通信故障、硬件故障还是参数配置问题：若为参数配置问题，重新调整参数即可恢复；若为硬件故障，需更换同型号卡片，更换前备份卡片配置参数，更换后导入参数并验证功能正常；故障卡片需由专业人员维修，严禁自行拆解。
- 卡片固件升级需通过ABB官方渠道获取匹配的固件文件，升级前备份配置参数与故障记录，升级过程中严禁中断处理器单元供电，升级完成后重启卡片并验证通信与信号传输功能正常；在雷雨多发地区，卡片信号线路需加装防雷浪涌保护器，避免雷击导致卡片损坏。
