ABB DYTP123A 61430001-TW 以太网连接模块
产品详情

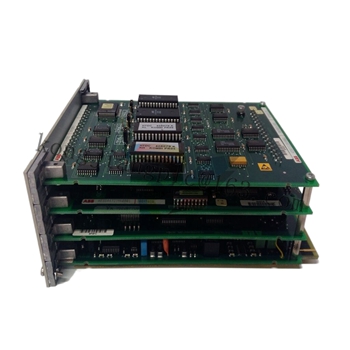

ABB DYTP123A 61430001-TW 以太网连接模块
模块基本特性
ABB DYTP123A 61430001-TW 以太网连接模块是ABB面向工业以太网通信场景开发的核心接口设备，专注于实现自动化设备与以太网的高效连接、数据透传及网络管理，广泛应用于智能制造、能源管理、过程控制等领域，为工业系统的网络化、智能化升级提供稳定的通信支撑。
该模块基于工业级以太网通信技术研发，具备高稳定性、宽环境适应性及强兼容性的核心优势，可在复杂工业环境中长时间稳定运行。其采用紧凑型硬件设计，符合工业标准化安装规范，能快速集成至ABB AC500系列PLC、传动设备及第三方工业控制装置中，简化系统组网流程。模块内置完善的自我诊断机制，配合直观的状态指示功能，可实时反馈运行状态与故障信息，大幅降低运维难度与成本。同时，模块通过了工业级电磁兼容认证，能有效抵御现场电磁干扰，保障数据传输的可靠性。
核心功能解析
1. 高速以太网接入与数据透传
模块支持10/100/1000Mbps自适应以太网接入，可根据网络环境自动匹配传输速率，满足不同场景下的带宽需求。作为设备与以太网的桥梁，其具备透明数据传输能力，能将工业设备的串口数据或专用总线数据封装为以太网数据帧，实现设备与上位机、云平台之间的实时数据交互，且传输延迟低至毫秒级，完全满足工业控制对实时性的要求。例如，在生产线控制系统中，可将传感器采集的实时数据通过模块快速上传至监控中心，同时接收控制指令下发至执行机构。
2. 网络协议兼容与转换
模块内置多协议处理引擎，除原生支持以太网基础协议（TCP/IP、UDP）外，还兼容工业领域常用的应用层协议，包括Modbus TCP、PROFINET IO、EtherNet/IP等。针对不同协议的设备组网需求，模块可实现协议的无缝转换，解决异构网络间的通信壁垒。例如，能将采用Modbus RTU协议的智能仪表数据转换为PROFINET协议数据，接入基于PROFINET的工业以太网系统，实现多设备协同工作。
3. 网络安全与访问控制
考虑到工业网络的安全需求，模块集成了多重安全防护机制。支持IP地址过滤、端口访问控制列表（ACL）功能，可限制非法设备接入网络，防止数据被未授权访问。同时，模块支持VPN虚拟专用网络接入，通过数据加密传输技术，保障远程运维或跨区域数据传输过程中的数据安全，避免工业控制系统遭受网络攻击风险，适用于需要远程监控与管理的分布式工业场景。
4. 网络管理与故障诊断
模块支持SNMP（简单网络管理协议）v3版本，可接入工业网络管理平台，实现对模块的集中监控与管理，包括网络状态监测、参数配置、固件升级等操作。在故障诊断方面，除了通过LED指示灯直观显示电源、网络连接、数据传输等状态外，还支持ICMP Ping、Traceroute等网络诊断工具，运维人员可快速定位网络故障点，如链路中断、IP冲突等，缩短故障排查时间。
5. 冗余通信保障
针对高可靠性要求的工业场景，模块支持以太网环网冗余功能（如MRP环网协议），当网络中某条链路发生故障时，可在50ms内完成链路自动切换，确保通信不中断。同时，模块具备双以太网端口设计，支持链路聚合或冗余备份模式，进一步提升网络通信的稳定性，适用于电力、化工等不允许通信中断的关键生产环节。
关键技术参数
通信接口
3个RJ45以太网口（10/100/1000Mbps自适应）、1个RS232/RS485可选串口
支持协议
TCP/IP、UDP、Modbus TCP、PROFINET IO V2.4、EtherNet/IP、MRP环网协议
数据传输速率
以太网口最高1000Mbps，串口最高115200bps
供电电源
DC 24V ±15%，功耗≤8W
工作环境
温度：-40℃~70℃；湿度：10%~90%（无凝露）；防护等级：IP20（模块本体）
安装方式
35mm标准DIN导轨安装
外形尺寸
140mm（长）×90mm（宽）×75mm（高）
状态指示
电源（PWR）、网络连接（LINK）、数据传输（DATA）、故障（FAULT）LED指示灯
安全认证
CE、UL、ATEX（防爆认证，可选）
适用场景
依托其高速通信、安全可靠及灵活适配的特性，该模块在多个工业领域均有广泛应用，典型场景如下：
1. 智能制造生产线：用于连接生产线中的ABB机器人、PLC、智能分拣设备及MES系统，实现生产数据的实时采集、设备状态监控及生产指令的精准下发，支撑柔性生产与智能调度，提升生产效率。
2. 能源管理系统：在光伏电站、风力发电场等场景中，连接ABB光伏逆变器、风电变流器及能源监控平台，传输发电功率、设备运行参数等数据，实现能源生产的远程监控与优化调度。
3. 化工过程控制：适配化工生产中的ABB DCS系统、在线分析仪表及安全仪表系统（SIS），通过以太网实现控制信号与监测数据的高速传输，保障化工生产过程的安全稳定与精准控制。
4. 智能仓储与物流：连接仓储系统中的AGV（自动导引车）、智能货架、分拣设备，构建工业以太网通信网络，实现设备间的协同作业与数据交互，提升仓储物流的自动化与智能化水平。
5. 市政公用工程：在城市供水、污水处理等市政项目中，连接水质监测仪表、水泵控制设备及中控系统，实现远程监控与无人值守，降低运维成本，保障公用设施的稳定运行。
使用注意事项
- 模块安装需选择干燥通风的位置，远离高温热源（如变频器、加热器）、潮湿区域及腐蚀性气体环境，同时避免剧烈振动，确保设备长期稳定运行。
- 网络接线需使用工业级屏蔽以太网电缆，接线时确保水晶头压接牢固，屏蔽层可靠接地，以增强抗电磁干扰能力，避免因线路问题导致网络通信异常。
- 首次配置模块时，需通过本地配置软件（如ABB Ethernet Configurator）设置IP地址、子网掩码等网络参数，确保与工业以太网网段一致；配置完成后，建议导出配置文件备份，便于后续故障恢复。
- 定期进行维护保养，包括清洁模块表面灰尘、检查接线端子紧固性、测试网络通信质量，同时及时关注ABB官方固件更新，通过合法渠道升级模块固件，提升设备性能与安全性。
- 当模块出现故障时，先通过LED指示灯判断故障类型（如电源故障、网络中断），再利用网络诊断工具排查问题；如需更换模块，需选用同型号、同规格产品，并重新导入备份的配置文件，确保系统快速恢复。
- 在易燃易爆环境中使用时，需选用具备防爆认证的版本，严禁擅自拆卸模块外壳，避免引发安全事故。
