ABB 3BHB019265R0410 模拟输入/输出 （I/O） 模块
产品详情

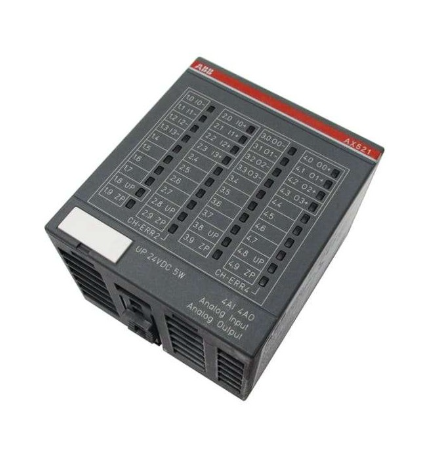

ABB 3BHB019265R0410 模拟输入/输出 （I/O） 模块
核心定位与设计特性
3BHB019265R0410 并非单一功能的信号转换模块，而是集多通道模拟量输入（AI）与模拟量输出（AO）功能于一体的复合型工业级接口设备，其核心定位是为中高端工业控制系统提供“精准采集-稳定传输-可靠控制”的全链路模拟信号交互解决方案。模块设计严格遵循 IEC 61131-2 工业控制设备标准及 IEC 61000 电磁兼容标准，采用强化的隔离防护结构与高稳定性元器件选型，可有效抵御工业现场的强电磁干扰、电压波动、温度骤变等恶劣环境因素，保障信号传输的准确性与设备长期运行的可靠性。
该模块的核心设计特性围绕“工业级可靠性、功能集成化、配置灵活性”展开：通过单模块集成输入与输出功能，大幅减少机柜安装空间与现场布线复杂度；内置 24 位高精度 A/D、D/A 转换芯片及信号调理电路，实现微伏级微弱信号的精准捕捉与控制信号的稳定输出；支持通过控制系统组态软件进行全参数可视化配置，无需现场修改硬件跳线，适配不同品牌、不同规格的现场仪表，显著提升了在各类复杂工业场景中的适用性与部署效率。
核心功能体系
2.1 高精度模拟量输入功能
模块的模拟量输入通道专为工业现场复杂信号采集设计，可直接接入温度、压力、流量、液位、振动等各类传感器输出的模拟信号，通过内部信号调理、滤波、隔离及数字化转换后，将精准的数字信号传输至控制系统进行数据处理与分析。其输入功能具备以下核心特点：
- 多类型信号兼容：全面支持工业常用标准信号，包括 4-20mA DC 标准电流信号、0-5V DC/1-5V DC/0-10V DC 标准电压信号，同时部分通道可通过软件配置为热电偶（K/J/T/E/R/S/B型）、热电阻（Pt100/Pt1000/Cu50）信号输入模式，适配温度、压力、流量等多种物理量的直接测量需求，无需额外配置信号转换模块；
- 超高采集精度：输入信号转换精度达 24 位，电流/电压信号测量误差≤±0.02% FS，热电偶温度测量误差≤±0.1℃（0-600℃量程内），热电阻温度测量误差≤±0.05℃（Pt100，0-200℃量程内），采样速率支持 10Hz-200Hz 无级可调，可精准捕捉现场信号的微小波动，满足精密控制场景的需求；
- 三重隔离保护：采用通道间、通道与系统间、系统与背板总线间的三重 galvanic 隔离技术，隔离电压可达 2500V AC/1min，有效阻断现场强电干扰、接地环路及共模电压对模块核心电路与控制系统的影响，保障信号采集的稳定性；
- 全场景故障诊断：具备传感器断线检测、信号超量程检测、通道故障自诊断及温度漂移补偿功能，当输入信号异常（如传感器断线、信号超出配置量程）或模块内部电路故障时，可实时向控制系统发送告警信号并记录故障信息，便于运维人员快速定位与排查问题。
2.2 高可靠性模拟量输出功能
模拟量输出通道接收来自控制系统的数字控制指令，通过内部 D/A 转换与信号放大后，输出稳定的模拟信号至现场执行器（如调节阀、变频器、电磁阀门、指示灯等），实现对工业过程关键参数的精准闭环控制。输出功能核心特点如下：
- 多规格输出可选：支持 4-20mA DC 标准电流输出与 0-5V DC/1-5V DC/0-10V DC 标准电压输出，输出信号精度达 24 位，线性度误差≤±0.05% FS，输出信号纹波≤1mV，确保控制指令的精准执行与过程参数的稳定控制；
- 超强负载适配：电流输出通道最大负载电阻可达 1000Ω，电压输出通道最小负载电阻≥500Ω，可直接驱动大多数工业级执行器设备，无需额外配置信号放大器或功率扩展模块，降低系统部署成本；
- 全方位输出保护：内置过流保护、短路保护、过压保护及反接保护机制，当输出回路出现短路、过流（典型限流值≤35mA）或电源反接情况时，模块可快速切断输出回路并启动保护模式，避免模块核心电路与执行器损坏，故障解除后可自动恢复正常输出；
- 双模式控制支持：支持远程自动接收控制系统指令与本地手动设置输出值两种模式，本地可通过组态软件或专用调试工具设置固定输出值，便于现场设备调试、校准与故障排查，提升运维便利性。
2.3 高效系统集成与通信
作为控制系统的核心 I/O 接口单元，该模块具备完善的系统集成能力，可无缝接入 ABB AC 800M、Symphony Plus 等主流控制系统，同时支持与第三方工业控制系统的兼容对接，保障系统扩容与升级的灵活性：
- 高速总线通信：通过 PROFINET 或 ABB 专用背板总线（如 PRP/HSR 高可用性总线）与控制系统控制器进行数据交互，通信速率最高可达 1Gbps，典型通信延迟≤0.5ms，确保控制指令与采集数据的实时传输，满足高速闭环控制需求；
- 全参数软件配置：支持通过 ABB Control Builder M 或 Symphony Plus Engineering 组态软件，对模块各通道的信号类型、量程范围、滤波参数、告警阈值、采样速率等进行可视化配置，配置参数可加密存储与批量导入导出，大幅提升多模块部署效率；
- 带电热插拔功能：支持符合 IEC 61373 标准的带电热插拔，在不中断整个控制系统运行的前提下，可实现模块的在线更换与维护，将系统停机时间降至最低，显著提升工业生产的连续性与可用性。
2.4 冗余与容错设计
针对电力、化工等高可靠性要求的关键工业场景，模块支持与控制系统配合实现多重冗余配置，保障极端情况下的系统稳定性：
- 双电源冗余输入：支持 DC 24V/DC 48V 双路独立电源输入，两路电源自动切换，切换时间≤5ms，当主电源故障时可瞬间切换至备用电源，确保模块持续运行；
- 关键通道冗余：核心控制通道可配置为 1:1 冗余模式，当主通道出现故障时，备用通道可在≤1ms 内自动接管输出任务，避免控制过程中断，保障工业过程的稳定运行；
- 数据容错机制：具备数据校验、错误重传及断点续传功能，当总线通信出现瞬时干扰导致数据传输错误时，可自动进行数据校验与重传，确保采集数据与控制指令的完整性与准确性。
技术参数详解
3.1 基本参数
参数类别
具体指标
模块型号
3BHB019265R0410
通道配置
16路模拟量输入（AI）+8路模拟量输出（AO）（标准配置）
额定工作电源
DC 24V ±15% 或 DC 48V ±15%（双路冗余输入，支持热备份）
模块功耗
正常运行时≤20W，满负载输出时≤30W
工作环境温度
-25℃~+70℃（宽温版，符合工业级宽温运行要求）
存储环境温度
-40℃~+85℃
相对湿度
5%~95%，无凝露，符合 IEC 60068-2-3 标准
防护等级
模块本体 IP20，前端连接器 IP44（可选 IP67 防水连接器）
电磁兼容（EMC）
符合 IEC 61000-6-2（抗扰度）、IEC 61000-6-4（发射）Class A 标准
机械寿命
插拔次数≥1000次（前端连接器），平均无故障时间（MTBF）≥100万小时
3.2 模拟量输入参数
参数类别
具体指标
支持信号类型
电流：4-20mA DC（两线制/四线制）；电压：0-5V DC、1-5V DC、0-10V DC；热电偶：K/J/T/E/R/S/B型；热电阻：Pt100（3线/4线）、Pt1000、Cu50
输入精度
电流/电压信号：±0.02% FS；热电偶：±0.1℃（0-600℃）、±0.2℃（600-1200℃）；热电阻：±0.05℃（Pt100，0-200℃）
采样速率
10Hz-200Hz 可调，支持单通道独立设置，默认 50Hz
隔离方式与电压
通道间、通道与系统间双重 galvanic 隔离，隔离电压 2500V AC/1min
输入阻抗
电流输入：≤5Ω；电压输入：≥10MΩ；热电阻输入：≤0.05Ω（4线制）
滤波功能
支持数字滤波，滤波常数 0.1s-10s 可调，可有效抑制高频干扰
3.3 模拟量输出参数
参数类别
具体指标
支持信号类型
电流：4-20mA DC；电压：0-5V DC、1-5V DC、0-10V DC，支持输出信号开路检测
输出精度
±0.05% FS（全量程），线性度误差≤±0.03% FS，温漂≤5ppm/℃
响应时间
≤0.5ms（从数字指令输入到模拟信号稳定输出，误差≤0.1%）
负载能力
电流输出：最大负载 1000Ω；电压输出：最小负载 500Ω
保护功能
过流保护（≤35mA）、短路保护、过压保护（≥30V DC）、反接保护
隔离方式与电压
输出通道与系统间 galvanic 隔离，隔离电压 2500V AC/1min
使用与维护注意事项
- 模块通电前必须确认电源电压与模块额定电压一致，双路电源需同时接入以实现冗余备份，避免错接交流电源或超出额定范围的直流电源，防止模块烧毁；
- 模块参数配置需由专业技术人员使用 ABB 官方组态软件进行，配置前需详细了解现场传感器与执行器的信号类型及量程，配置完成后需备份配置文件，便于后续维护与故障恢复；
- 日常巡检需重点检查模块指示灯状态、接线端子是否松动、屏蔽层接地是否良好、模块表面温度是否正常（正常运行时≤60℃），发现异常及时处理；
- 模块出现故障时，应先断开电源与信号回路，由 ABB 授权服务人员进行检测与维修，禁止非专业人员擅自拆卸模块内部元器件或修改硬件电路；
- 模块长期闲置时，应存放在干燥、通风、无腐蚀性气体的环境中，定期（每 6 个月）通电检测一次，避免潮湿导致内部电路氧化或元器件性能退化；
- 软件升级需遵循 ABB 官方提供的升级流程与版本兼容性说明，升级前需确保模块与组态软件通信正常，升级过程中禁止断电或中断通信，避免升级失败导致模块故障。
