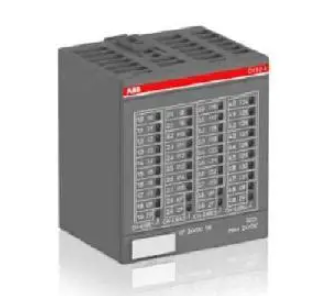

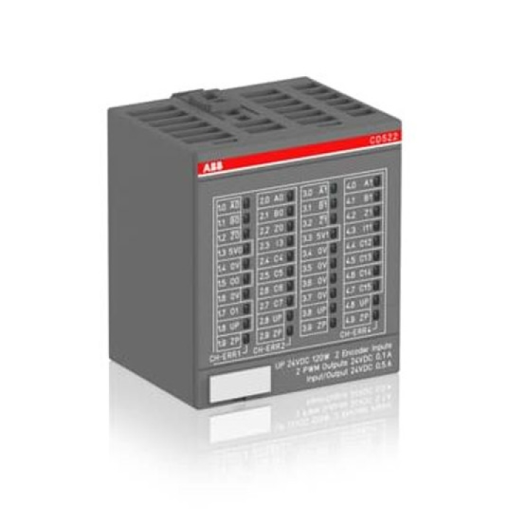

ABB DASD001 3ASC25H241 工业数字输入模块
产品详情
ABB DASD001 3ASC25H241 工业数字输入模块
核心定位与技术特性
DASD001 3ASC25H241数字输入模块的核心定位是“工业级离散信号高精度采集单元”，其设计围绕“高密度、强抗扰、高可靠、易集成”四大核心需求，相比常规模块具备以下突出技术特性：
1. 高密度通道集成：采用紧凑型工业封装，单模块集成32路独立数字输入通道，通道密度较传统16路模块提升100%，在标准19英寸控制柜内可实现大量信号的集中采集，大幅节省安装空间与布线成本；每路通道支持独立配置信号类型，适配灵活性强。
2. 多重电气隔离保护：采用“通道-组-系统”三级隔离架构，通道间隔离电压达1500Vrms，模块与系统间隔离电压达2500Vrms；每路通道内置浪涌抑制二极管与过流保护电阻，可抵御±2kV静电放电（ESD）与±1kV电快速瞬变脉冲群（EFT）干扰，符合IEC 61000-4系列EMC标准。
3. 宽范围信号适配：支持干接点（无源触点）与有源信号（PNP/NPN三极管输出）输入，有源信号适配电压范围DC 24V~DC 48V，输入电流范围2mA~20mA；内置信号整形电路，可有效过滤触点抖动与高频噪声，信号识别门槛可通过软件微调。
4. 高速响应与实时传输：单通道信号响应时间≤1ms，支持32路通道并行采集，无通道间响应延迟；兼容PROFIBUS DP、MODBUS RTU等工业总线，通信速率最高可达12Mbps，总线循环周期最短至0.2ms，确保采集信号实时上传至控制器。
5. 工业级环境耐受：采用宽温工业级元器件，工作温度范围覆盖-40℃~+70℃，存储温度范围-55℃~+85℃；具备IP20防护等级，可耐受工业现场的粉尘、振动（符合IEC 60068-2-6标准）与电源波动（DC 24V±30%），平均无故障运行时间（MTBF）超过25万小时。
核心功能与应用价值
DASD001 3ASC25H241数字输入模块作为工业控制系统的“离散信号感知前端”，其功能聚焦于数字信号的精准采集、抗干扰处理与智能诊断，具体核心功能及应用价值如下：
1. 多类型数字信号精准采集
模块针对工业现场常见数字信号类型配备专用采集电路：对于干接点信号（如限位开关、行程开关），通过内置恒流源提供检测电流，确保触点通断状态的精准识别；对于PNP/NPN有源信号（如光电传感器、接近开关），通过电平检测电路实现信号无失真采集，支持高电平（DC 18V~48V）与低电平（DC 0V~5V）两种触发模式。在冶金厂连铸机控制系统中，可同时采集结晶器振动限位、铸坯切割到位信号、辊道启停状态等32路离散信号，为生产流程控制提供全面状态数据。
2. 智能故障诊断与告警
集成全方位故障诊断功能，可实时监测模块自身状态（电源、总线通信、内部逻辑电路）与通道状态（信号开路、短路、过流、触点粘连），当检测到异常时，立即通过总线向上位系统上传故障信息（含故障通道地址、故障类型、发生时间戳），同时通过模块LED指示灯（PWR电源灯、RUN运行灯、ERR故障灯、CHx通道状态灯）进行分级告警。在造纸厂生产线中，可快速定位断纸检测传感器的开路故障，缩短故障排查时间，减少非计划停机损失。
3. 抗干扰信号处理与传输
每路通道内置RC滤波电路与施密特触发器，可有效滤除工业现场的高频电磁干扰与触点抖动信号，滤波时间常数可通过软件配置（0.1ms~10ms可调）；三级隔离设计阻断干扰信号的传播路径，确保在变频器、大功率电机密集的场景中，采集信号依然稳定可靠。在港口起重机控制系统中，可抵御起升电机产生的强电磁干扰，精准采集吊钩限位、制动器状态等关键安全信号，保障设备安全运行。
4. 灵活配置与系统兼容
支持通过ABB Control Builder或专用配置软件，对每路通道的信号类型（干接点/有源）、触发电平（高/低）、滤波时间、告警阈值等参数进行独立配置；兼容ABB Advant OCS、AC 800M及第三方主流PLC控制系统，支持热插拔功能，可在系统不停机的情况下完成模块的安装与更换，提升系统维护便捷性。在建材厂水泥生产线中，可根据不同工艺环节的传感器类型，灵活配置模块通道参数，适配性极强。
5. 冗余设计与安全保障
支持模块级冗余配置，可与冗余控制器、冗余总线配合使用，当主模块出现故障时，冗余模块可在50ms内完成切换，确保信号采集不中断；电源单元采用反接保护与过流保护设计，避免因电源接线错误或负载异常导致模块损坏。在化工间歇反应釜控制系统中，冗余设计可保障进料阀门状态、搅拌电机启停等关键信号的持续采集，避免因模块故障导致的反应失控风险。
结构组成与关键接口
DASD001 3ASC25H241数字输入模块采用标准化工业设计，结构紧凑且功能分区清晰，主要由信号采集单元、信号处理单元、核心控制单元、总线通信单元、电源单元及状态指示单元组成，各部分协同保障采集性能与可靠性：
组成部分
核心部件
关键接口/特性
功能作用
信号采集单元
光电耦合器、浪涌抑制二极管、过流保护电阻
32路数字输入通道，支持干接点/PNP/NPN
实现数字信号的隔离采集与电气保护
信号处理单元
施密特触发器、RC滤波电路、信号整形芯片
滤波时间0.1ms~10ms可调，响应时间≤1ms
过滤干扰信号，整形后输出稳定数字信号
核心控制单元
32位微控制器、FPGA逻辑芯片、数据存储器
支持32路通道并行处理，内置故障诊断算法
统筹信号处理、参数运算、故障诊断与指令分发
总线通信单元
总线控制器、光电隔离芯片、信号驱动电路
1路PROFIBUS DP/1路MODBUS RTU，速率最高12Mbps
实现与控制器及上位系统的高速数据交互
电源单元
宽范围电源适配器、反接保护电路、过流熔断器
输入：DC 24V±30%，最大功耗≤10W
为模块各单元提供稳定、安全的电源供给
状态指示单元
LED指示灯组（38颗）
PWR（电源）、RUN（运行）、ERR（故障）、CH1-CH32（通道状态）
直观反馈模块及各通道运行状态，便于故障排查
安装调试与使用维护要点
为充分发挥DASD001 3ASC25H241数字输入模块的性能优势，确保控制系统长期稳定运行，需严格遵循以下安装调试与使用维护规范：
1. 安装规范
- 模块需安装在标准DIN导轨上，推荐安装于19英寸密闭控制柜内，安装位置应远离高温热源（如功率模块、加热器）、强电磁辐射源（如变频器、焊接设备），确保控制柜内通风良好或配备散热风扇，环境温度控制在-40℃~+70℃，湿度5%~95%无凝露。
- 接线时需严格区分电源端子、信号输入端子与总线通信端子：电源线路采用2.5mm²铜芯电缆，单独布线并加装2A熔断器；数字量信号采用双绞线，干接点信号推荐采用屏蔽双绞线（屏蔽层单端接地，接地电阻小于4Ω）；总线线路采用专用工业总线电缆，总线末端模块需接入匹配的终端电阻（PROFIBUS DP为150Ω）。
- 模块安装需牢固，避免因设备振动导致接线松动；多模块并排安装时，模块间间距应不小于10mm，确保散热良好；接线完成后需使用扭矩扳手按规定扭矩（1.0N·m）紧固端子，避免虚接导致信号误判。
2. 调试要点
- 调试前需通过专用软件完成模块参数配置，包括总线地址、通信速率、各通道信号类型（干接点/有源）、触发电平、滤波时间等，确保与控制器的通信协议及参数一致；对于干接点通道，需配置检测电流大小（1mA~5mA可调）。
- 上电调试时，先接通模块电源，观察PWR灯是否常亮（正常），再接通控制器电源，检查RUN灯（常亮）与通信灯（闪烁）状态，确认模块与控制器通信正常；随后对每路通道进行通断测试，通过短接/断开通道端子，验证通道状态灯（CHx）与上位系统显示是否一致。
- 系统联调阶段，模拟现场各类工况（如信号短路、传感器故障、电磁干扰），测试模块故障诊断功能是否正常；同时测试热插拔功能，在系统运行时拔出并重新插入模块，观察模块是否能自动恢复通信与数据采集，确保无数据丢失。
- 冗余系统调试时，人为断开主模块电源或总线，观察冗余模块是否能在50ms内完成切换，上位系统是否能实时识别模块状态变化，确保冗余功能正常。
3. 日常维护
- 每日巡检时，重点观察模块指示灯状态，检查控制柜内温度与湿度，清理模块表面粉尘（使用干燥软布），确保模块无异常发热现象（表面温度不超过65℃）。
- 每月定期通过上位系统查看模块运行日志，分析通道故障记录，重点关注信号开路、短路、通信中断等异常信息，及时排查传感器或接线问题；对关键通道进行抽样测试，验证信号采集的准确性。
- 每季度对模块进行一次全面检查，包括接线端子紧固性、电缆老化情况、屏蔽层接地可靠性，对松动的端子进行重新紧固，更换老化电缆；检查模块电源电压是否稳定在DC 24V±10%范围内。
- 每年进行一次软件固件升级与参数备份，从ABB官方渠道获取最新固件版本并完成升级，同时备份模块配置参数，避免因模块故障导致参数丢失。
4. 常见故障处理
- 电源灯（PWR）不亮：检查电源输入是否正常，熔断器是否熔断，电源端子接线是否松动或反接；若电源正常则可能为模块电源单元故障，需切换至冗余模块并联系ABB售后维修。
- 通信灯不亮/常亮：检查总线电缆连接是否可靠，模块总线地址与通信速率配置是否与控制器一致，总线终端电阻是否接入；排查总线控制器或其他模块是否存在故障，可通过替换模块法定位问题。
- 某路通道状态灯异常：对应通道出现信号开路、短路或传感器故障，检查该通道传感器是否正常，接线是否松动，信号线路是否存在干扰；若传感器正常则对该通道参数进行重新配置或校准。
- 多通道信号采集异常：检查模块电源电压是否稳定，若电压波动过大则需更换稳压电源；检查模块是否受到强电磁干扰，重新整理信号线路与强电线路的布线间距；若问题仍存在则可能为模块信号处理单元故障，需更换模块。
- 热插拔后模块无法恢复通信：检查模块安装是否到位，总线电缆连接是否可靠；重启控制器与模块，重新下载模块配置参数；若仍无法通信则可能为模块总线通信单元故障，需更换模块。
