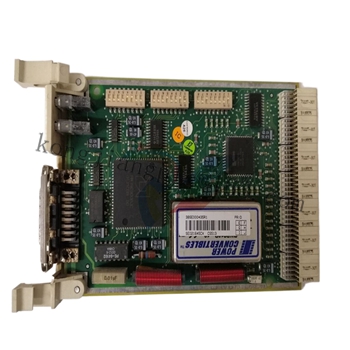

ABB COM0034 2RCA023019A0004C 控制模块
ABB COM0034 2RCA023019A0004C（以下简称COM0034）是一款面向工业自动化与电力控制系统的高性能通用控制模块，作为设备层与控制层的关键衔接单元，其集成了信号处理、逻辑运算、通信交互等核心能力，广泛应用于电力、冶金、化工、智能制造等领域的控制系统中，主要实现对现场执行器的精准控制、设备状态的实时监测及与上位系统的数据交互，是保障工业系统稳定、高效运行的核心元器件。本文将从产品核心特性、功能架构、应用场景及运维规范等方面，对该控制模块进行全面深入的解析。
产品核心特性与技术参数
COM0034控制模块基于ABB工业级控制平台开发，融合了高精度信号处理技术与高可靠性硬件设计，严格遵循IEC 61131-2、IEC 61000等国际标准，能够适应工业现场复杂的电磁环境与严苛的运行条件，具备“精准控制、灵活适配、稳定可靠”的核心优势。
1. 核心特性
- 多类型信号兼容能力：支持模拟量（4-20mA、0-10V）、数字量（DI/DO）及脉冲信号的双向处理，可直接对接温度、压力、流量等各类传感器与接触器、电磁阀等执行器，无需额外配置信号转换模块，降低系统集成成本。
- 高精度控制与运算：搭载32位高性能微处理器，主频达200MHz，配合16位高精度AD/DA转换器，模拟量控制精度达±0.1%FS，可实现对执行器的毫秒级响应控制，满足精密工业流程的控制需求。
- 灵活的通信适配能力：原生支持Profinet、Modbus TCP/RTU、EtherNet/IP等主流工业通信协议，配备双以太网接口与RS485接口，支持冗余通信配置，可无缝接入DCS、PLC及工业物联网（IIoT）系统，实现“遥测、遥信、遥控、遥调”全功能覆盖。
- 强抗干扰与高可靠性：模块内部集成三级EMC防护电路，可抵御工业现场的电磁辐射、浪涌冲击及电压波动，EMC性能符合IEC 61000-4-2/3/4/5标准；采用宽温域工业级元器件，支持-40℃~70℃极端工作温度，防护等级达IP20，适应高温、高湿、多粉尘的复杂环境。
- 模块化与可扩展设计：采用插拔式模块结构，核心控制单元、信号输入输出单元、电源单元相互独立，支持根据现场需求灵活扩展I/O点数；模块支持热插拔功能（部分型号），可在系统不停机的情况下完成维护更换，减少停机损失。
2. 关键技术参数
电源参数
工作电压
DC 24V ±20%，支持宽电压输入
额定功耗
空载≤8W，满载≤25W
输入参数
模拟量输入（AI）
8路，4-20mA/0-10V，输入阻抗≥10kΩ，分辨率16位
数字量输入（DI）
16路，NPN/PNP兼容，DC 24V，响应时间≤1ms
脉冲输入
4路，频率范围0-10kHz，用于转速、流量等参数测量
输出参数
模拟量输出（AO）
4路，4-20mA，负载能力≤500Ω，精度±0.1%FS
数字量输出（DO）
8路，继电器输出（AC 250V/5A，DC 30V/10A），支持干接点输出
通信与环境参数
通信接口
2路以太网（RJ45），1路RS485，支持Profinet V2.3、Modbus RTU V1.1
工作环境
温度：-40℃~70℃；湿度：5%~95%（无凝露）；海拔≤4000m
功能架构与核心组件解析
COM0034控制模块采用“信号采集-逻辑运算-指令输出-状态反馈”的闭环功能架构，各核心组件协同工作，实现对工业现场设备的全流程控制与监测，确保控制指令的精准执行与系统状态的实时可控。
1. 功能架构分层
1. 信号采集层：作为模块与现场设备的接口层，负责采集各类传感器信号（如温度传感器的4-20mA信号、限位开关的数字量信号）及设备运行状态信号。采集到的原始信号经内部信号调理电路（滤波、放大、隔离）处理后，转换为标准数字信号传输至核心控制层，有效抑制现场干扰信号对数据精度的影响。
2. 核心控制层：以高性能微处理器为核心，搭载ABB自主研发的控制算法与实时操作系统（RTOS），是模块的“大脑”。该层接收上位系统下发的控制指令（如“阀门开度50%”“电机启动”），结合信号采集层传输的实时数据进行逻辑运算与控制决策，生成精准的输出指令；同时负责模块的故障诊断、参数管理与通信协议解析。
3. 指令输出层：将核心控制层生成的数字指令转换为现场执行器可识别的信号，如控制调节阀的4-20mA模拟量信号、控制接触器的数字量开关信号。输出回路具备短路保护、过流保护功能，当执行器出现故障时，可快速切断输出信号，避免模块损坏。
4. 通信与交互层：负责模块与上位系统（如DCS、PLC）及人机交互设备（如HMI、调试电脑）的数据交互。通过以太网或RS485接口实现控制指令的接收、设备状态数据的上传；部分型号配备小型LCD显示屏与操作按键，支持本地参数设置、故障查询与状态监测，便于现场调试与维护。
2. 核心组件介绍
- 微处理器单元：采用ARM Cortex-M7内核处理器，具备高速数据处理能力与丰富的外设接口，可同时处理多路信号与复杂控制逻辑，确保控制响应的实时性与准确性，满足工业现场多任务并行处理的需求。
- 信号调理模块：集成高精度AD/DA转换芯片与光电隔离芯片，AD转换分辨率达16位，可将模拟量信号精准转换为数字信号；光电隔离电压达2500Vrms，有效隔离输入输出信号，防止外部电压波动对模块核心电路的冲击。
- 电源管理模块：具备宽电压输入、浪涌抑制、过压过流保护功能，可将输入的DC 24V电压稳定转换为模块各单元所需的直流电源（如3.3V、5V），确保模块在电源电压波动时仍能稳定工作，适应工业现场电源不稳定的复杂情况。
- 通信协议芯片：集成专用工业以太网芯片与RS485通信芯片，支持Profinet、Modbus等协议的硬件解析，提升通信速率与稳定性，以太网通信速率可达100Mbps，RS485通信速率支持9600-115200bps可调。
- 存储单元：配备非易失性存储器（EEPROM）与Flash存储器，可永久保存用户配置参数、控制逻辑程序及历史故障记录，即使模块断电也不会丢失关键数据，便于故障追溯与系统恢复。
典型应用场景
COM0034控制模块凭借其灵活的适配性、精准的控制能力及高可靠性，在多个工业领域的控制系统中承担核心控制角色，以下为典型应用场景的详细介绍：
1. 电力行业：变电站辅助设备控制系统
在110kV及以下变电站中，COM0034模块用于变电站辅助设备（如风机、水泵、照明、门禁）的集中控制与状态监测。模块通过采集温湿度传感器、水位传感器的模拟量信号，及设备运行状态的数字量信号，实现对变电站室内温湿度的自动调节（如温度过高时自动启动风机）、电缆沟水位的实时监测（水位超标时触发水泵启动与告警）；同时通过Profinet协议将设备状态上传至变电站自动化系统，实现辅助设备的远程监控与集中管理，减少运维人员的现场巡检工作量。
2. 冶金行业：轧机液压系统控制
在钢铁企业的轧机生产线中，液压系统的压力与流量控制直接影响钢板的轧制精度。COM0034模块作为液压系统的控制核心，接收PLC下发的压力、流量目标值，采集液压泵出口压力传感器、流量传感器的实时信号，通过闭环控制算法调节比例压力阀与比例流量阀的开度，实现液压系统参数的精准控制；同时监测液压油的温度与油位信号，当出现油温过高或油位过低时，立即输出告警信号并联动相关保护设备动作，防止液压系统损坏导致轧机停机。
3. 化工行业：反应釜工艺参数控制系统
在化工生产中，反应釜的温度、压力、液位等工艺参数直接决定产品质量与生产安全。COM0034模块集成多路模拟量输入通道，可同时采集反应釜的温度（热电偶信号经变送器转换为4-20mA）、压力（压力变送器信号）、液位（液位变送器信号）等参数，通过内部逻辑运算与预设的工艺曲线对比，输出控制指令调节蒸汽调节阀、进料泵的运行状态，实现反应釜工艺参数的自动控制；当参数超出安全阈值时，模块立即触发紧急停车指令，关闭进料阀门并启动泄压装置，保障生产安全。
4. 智能制造：生产线设备联动控制系统
在汽车零部件、电子元件等智能制造生产线中，COM0034模块用于实现多台设备的联动控制与状态协同。模块通过EtherNet/IP协议与生产线PLC、机器人控制器建立通信，采集各设备的运行状态（如机床的“运行/待机”、传送带的“速度”），根据生产节拍下发联动控制指令，实现“上料-加工-检测-下料”的全流程自动化；同时监测设备的故障信号，当某台设备出现故障时，立即控制上下游设备停机，避免出现产品堆积或设备碰撞，提升生产线的运行效率与安全性。
