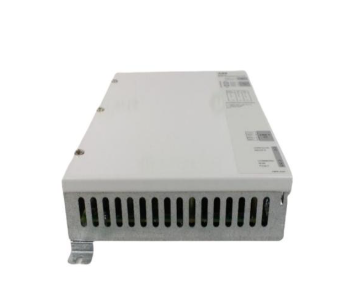

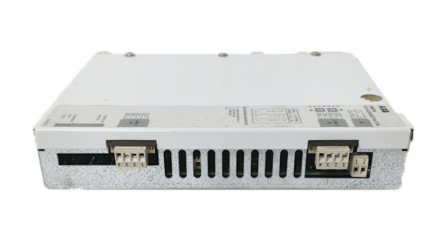

ABB CI627A 3BSE017457R1通信接口
ABB CI627A 3BSE017457R1通信接口
产品基本概述
ABB CI627A（编号：3BSE017457R1）是一款专为工业自动化控制系统设计的高性能通信接口模块，隶属于ABB Advant接触网或交流800M等控制系统的I/O模块家族。其核心定位是作为控制系统与外部设备、网络之间的“数据桥梁”，实现不同通信协议下的高效数据交互，保障工业生产过程中控制指令的精准传输与现场数据的实时反馈，为自动化系统的稳定运行提供关键支撑。
该模块凭借ABB在工业控制领域的深厚技术积累，具备高可靠性、强抗干扰能力以及灵活的配置特性，能够适应冶金、化工、电力、造纸等多种复杂工业场景的严苛运行环境，是提升控制系统扩展性与兼容性的核心组件之一。
核心功能与作用
2.1 多协议数据转换与传输
CI627A模块的核心功能是实现不同通信协议之间的双向数据转换与透明传输。它能够将控制系统内部的专有协议（如ABB的控制网络协议）与外部通用工业协议（如Modbus、Profibus DP等，具体支持协议需结合配置版本确认）进行解析与转换，使得控制系统能够与第三方设备（如传感器、执行器、智能仪表、其他品牌PLC）以及上位监控系统实现无缝数据交互。例如，可将现场仪表采集的压力、温度等数据转换为系统可识别的格式上传至控制器，同时将控制器下发的控制指令转换为外部设备支持的协议格式，确保控制逻辑的有效执行。
2.2 通信链路管理与冗余保障
模块内置完善的通信链路监测机制，能够实时监控数据传输状态，当出现链路中断、数据丢包或误码等异常情况时，可快速触发报警信号并反馈至控制系统，便于运维人员及时排查故障。对于要求高可用性的工业场景，部分配置下的CI627A支持通信冗余功能，通过双链路备份设计，当主通信链路发生故障时，可自动切换至备用链路，保障数据传输的连续性，降低因通信中断导致的生产风险。
2.3 系统扩展与兼容性提升
在ABB控制系统的架构中，CI627A模块极大地提升了系统的扩展能力。通过该模块，控制系统可轻松接入不同类型的外部设备与网络，无需对核心控制逻辑进行大幅修改，降低了系统升级与改造的成本。同时，其兼容ABB Advant接触网、交流800M等多个系列的控制器，具备良好的向下与向上兼容性，便于新旧系统的整合与过渡。
2.4 数据缓存与实时性优化
为应对工业现场数据传输的突发性与实时性需求，CI627A模块内置一定容量的数据缓存单元。当外部设备数据突发传输或系统负载较高时，模块可暂时存储数据，避免数据丢失；同时，通过优化的数据处理算法，减少协议转换的延迟，确保关键控制数据的传输实时性，满足工业控制对响应速度的严苛要求。
关键技术参数
订货号
3BSE017457R1
模块型号
CI627A
通信接口类型
RS-485/RS-232（视频配置确定），工业互联网（可选）
支持协议
Modbus RTU/TCP、Profibus DP、ABB控制网络等
数据传输速率
RS-485：最高115.2kbps以太网：最高100Mbps（自适应）
工作电压
直流24V±10%
工作温度范围
-25℃ ~ +60℃
相对湿度
5% ~ 95%（无冷凝）
安装方式
DIN导轨安装或机架式安装
防护等级
IP20（模块化车身），更高级别的防护
与控制器连接方式
通过ABB专用I/O总线（如总线系统或ABB S800输入/输出总线）
安装与配置要点
4.1 安装注意事项
- 模块应安装在通风良好、远离强电磁干扰源（如大功率电机、变频器）的控制柜内，避免阳光直射与液体侵蚀。
- 采用DIN导轨安装时，需确保导轨固定牢固，模块与相邻设备之间预留至少5mm的散热空间。
- 接线前需断开模块电源，严格按照接线端子定义进行接线，尤其是电源正负极与通信线的A/B端，避免接反导致模块损坏。
4.2 配置流程
1. 硬件连接：完成模块与控制器、外部设备及电源的接线，确保物理链路通畅。
2. 软件接入：通过ABB专用配置软件（如控制生成器M或800xA工程工作室）将模块添加至控制系统项目中，自动识别模块型号与固件版本。
3. 协议配置：根据外部设备的通信协议类型，在软件中配置模块的通信参数，包括协议类型、数据传输速率、奇偶校验位、从站地址（如Modbus从站号）等。
4. 数据映射：定义模块与控制器之间的数据交换区域，将外部设备的输入/输出数据映射到控制器的I/O变量中，实现数据的双向交互。
5. 测试验证：配置完成后，启动系统进行通信测试，检查数据传输的准确性与实时性，排查链路中断、数据错误等问题。
常见故障与排查方法
模块电源指示灯不亮
电源未接入、电源电压异常、接线松动或模块损坏
1. 检查电源接线是否牢固，测量电源电压是否在直流24V±10%范围内；2. 更换电源线路后重新测试，若仍不亮则可能为模块故障，需更换模块。
通信指示灯闪烁异常（如常灭或常亮）
通信线接线错误、通信参数不匹配、外部设备故障或链路中断
1. 检查通信线A/B端接线是否正确，有无虚接或短路；2. 核对模块与外部设备的通信参数（速率、校验位、地址）是否一致；3. 单独测试外部设备，排查设备本身故障。
数据传输错误或丢失
电磁干扰、传输距离过长、数据缓存溢出或协议配置错误
1. 检查通信线是否采用屏蔽线，屏蔽层是否可靠接地；2. 缩短通信距离或增加中继器；3. 优化系统负载，减少数据传输量；4. 重新核对协议配置与数据映射关系。
模块无法被控制器识别
模块与控制器的连接总线故障、模块固件版本不兼容
1. 检查总线电缆连接是否牢固，更换总线电缆测试；2. 通过软件查看模块固件版本，若与控制器不兼容，需升级模块固件。
维护与保养建议
- 定期（建议每季度）对模块进行外观检查，清理模块表面与接线端子的灰尘，检查接线是否松动。
- 通过配置软件定期查看模块的运行状态与固件版本，及时更新固件以修复已知漏洞，提升模块性能。
- 避免在模块带电状态下插拔接线或进行配置修改，防止静电或电流冲击损坏模块。
- 建立模块运行档案，记录模块的安装时间、故障情况及维护记录，为后续运维提供参考。
