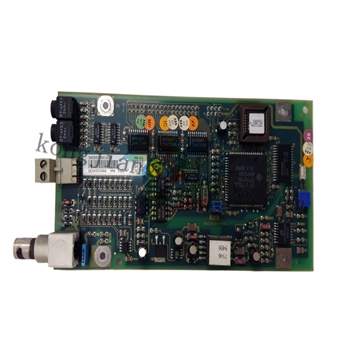

ABB UFC721AE101 3BHB002916R0101 PC板
ABB UFC721AE101 3BHB002916R0101 PC板
产品定位与核心功能
1. 系统归属与角色
该电路板是ABB分布式控制系统（DCS）中“输入/输出（输入/输出）模块与控制器交互”的关键桥梁，主要集成于控制器单元或I/O接口单元内部，承担三大核心角色：一是接收来自现场传感器、执行器的模拟量/数字量信号，进行滤波、放大与格式转换；二是执行控制器下发的控制指令，驱动现场设备动作；三是实现模块间的高速数据通信与故障诊断信号传输，保障系统的实时性与可靠性。
2. 核心功能
- 信号处理功能：支持多类型信号接入，包括4-20mA模拟量输入、0-10V直流信号及开关量信号，通过内置的信号调理电路消除干扰，确保信号精度；同时可将处理后的信号转换为系统兼容的数字信号，传输至控制器。
- 控制指令执行：接收控制器的PWM（Power Control Control）或离散控制信号，通电线路大功率后，精确控制阀、闸门等执行机构机构的动作，时间间隔≤1ms满足高频控制需求。
- 通信与诊断：通过ABB专有总线（如Profinet、Modbus TCP/IP）与系统其他模块实现数据交互，通信速率最高可达1Gbps内置自诊断芯片，可实时监测电路电压、电流及元件状态，故障时输出报警信号并上传故障代码。
- 冗余备份支持：兼容ABB系统的冗余设计，当主电路板故障时，可快速切换至备用板，切换时间＜50ms保障工业过程的连续运行，无停机风险。
核心技术规格
电气性能
供电电压
24V直流±10%支持宽电压输入，适配工业不稳定电源环境
信号输入范围
模拟量：4-20mA（电流型）、0-10V（电压型）数字量：24V直流（NPN/PNP兼容）
输出驱动能力
最大输出电流2A，支持直接驱动小型执行机构，无需额外功率放大模块
环境适应性
工作温度
-20℃~+60℃，满足高温工业车间或低温户外控制柜需求
相对湿度
10%~95%RH（无冷），适合搭配太湖化工或高水温环境
抗干扰能力
符合IEC 61000-4标准，抗电磁干扰（EMI）、射频干扰（RFI）适应工业强电磁环境
物理特性
尺寸
180mm×120mm×25mm（长×宽×厚），采用紧凑型设计，节省控制柜安装空间
安装方式
DIN导轨安装或螺钉固定，兼容ABB标准控制柜内部布局
通信规格
通信协议/速率
支持Profinet、Modbus TCP/IP通信速率100Mbps/1Gbps自适应
适配系统与应用场景
1. 核心适配系统
该电路板是ABB特定DCS系统的专用组件，核心适配以下系统及模块，不可与其他品牌或ABB非兼容系列混用：
-ABB Advant接触网系统：作为I/O接口模块（如AI810、AO810）的核心控制板，实现现场信号与控制器（如MasterBus 300）的交互。
-ABB AC 800米控制器系统：配套CI854通信接口模块使用，承担信号预处理与指令转发功能，提升系统响应效率。
-ABB Symphony Plus系统：适配I/O单元（如IO800）用于火电、核电等场景的过程控制信号处理。
2. 典型应用场景
基于其高可靠性与强环境适应性，该电路板广泛应用于对控制精度与系统稳定性要求极高的工业领域：
- 电力行业：火电发电机组的汽包水位控制、蒸汽压力调节，核电辅助系统的阀门动作控制，确保发电过程的稳定与安全。
- 化工行业：反应釜的温度、压力信号采集与控制，酸碱中和过程的流量调节，适配腐蚀性强、工况复杂的生产环境。
- 冶金行业：钢铁生产中高炉热风炉的温度控制，有色金属冶炼的电极电流调节，耐受高温、高粉尘的工业场景。
- 水处理行业：污水处理厂的曝气池溶解氧浓度监测与风机控制，自来水厂的加药系统流量调节，保障水质达标。
安装与运维要点
1. 安装规范
- 静电防护：安装前需佩戴防静电手环，避免静电击穿电路板上的CMOS芯片；电路板存放需使用防静电包装袋，禁止直接接触金手指接口。
- 接线要求：电源正负极需严格对应，严禁反接；模拟量与数字量信号线需分开布线，避免交叉干扰，信号线屏蔽层单端接地（接地电阻≤1Ω）。
- 散热保障：安装位置需远离大功率发热元件（如接触器、变频器），控制柜内需配备散热风扇或散热片，确保工作温度不超过60℃。
2. 日常运维与故障处理
（1）定期维护项目
- 每3个月检查电路板固定螺钉是否松动，接线端子有无氧化、松动，及时清理端子表面的灰尘与油污。
- 每6个月用万用表检测供电电压（确保在21.6V-26.4V范围内），测量信号输入/输出精度，偏差超过±0.5%时需进行校准。
- 每年对电路板进行全面除尘，使用压缩空气（压力≤0.3MPa）吹净板上灰尘，禁止使用湿布直接擦拭。
（2）常见故障与解决措施
故障现象
可能原因
解决措施
信号无输入/输出
1. 供电中断；2. 接线端子松动/氧化；3. 信号调理芯片损坏
1. 检查24V DC电源；2. 重新紧固端子，用砂纸打磨氧化层；3. 更换故障芯片或电路板
信号波动大
1. 信号线干扰；2. 滤波电容失效；3. 接地不良
1. 重新布线，远离动力线；2. 更换滤波电容；3. 检查接地回路，确保接地电阻≤1Ω
通信故障（报警代码E01）
1. 通信线缆破损；2. 通信芯片故障；3. 协议配置错误
1. 更换通信线缆；2. 更换通信芯片；3. 重新配置Profinet/Modbus协议参数
电路板发热严重
1. 散热不良；2. 功率管短路；3. 供电电压过高
1. 清理散热通道，增加散热风扇；2. 检测并更换短路元件；3. 调整供电电压至标准范围
备件与合规性说明
1. 关键备件与替代型号
为保障系统运维的及时性，该电路板的核心备件及兼容替代型号如下：
- 核心备件：信号调理芯片（型号AD8421）、滤波电容（100μF/25V）通信芯片（Profinet专用芯片PN7150）可单独采购更换。
- 替代型号：ABB UFC721AE102（注册号3BHB002916R0102）为该型号的升级版本，新增信号冗余功能，适配更高精度的控制场景。
2. 合规认证与质保
- 合规认证：符合IEC 61508功能安全标准（SIL 2等级）、CE认证、UL认证，满足全球主要工业地区的安全规范。
- 质保条款：原厂质保期12个月，质保范围涵盖元件故障与工艺缺陷，人为损坏（如静电击穿、接线错误）除外；质保期内可凭订货号与出厂序列号申请免费维修或更换。
