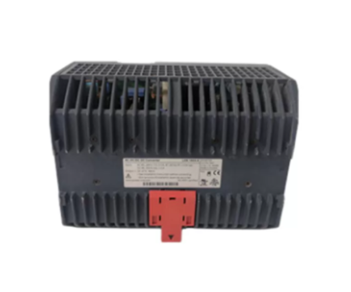

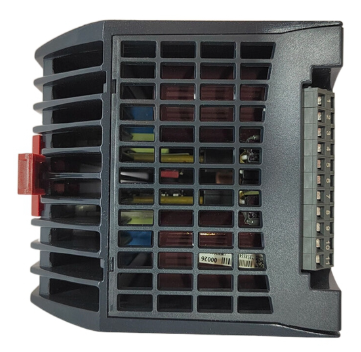

ABB 3BHL000986P7000 LXN1604-6电源
ABB 3BHL000986P7000 LXN1604-6电源
订购
核心学分：0.00
关税编号：85044083
发票描述：电源
按订单生产：否
最小订单数量：1件
订购数量：1件
仅报价：否
销售计量单位：件
维度
产品净重：2.96公斤
产品净深度/长度：194毫米
产品净高：138毫米
产品净宽：113.6毫米
包装级别1深度/长度：194毫米
包装级别1高度：138毫米
包装级别1宽度：113.6毫米
包装级别1单位：1件
技术性的
框架尺寸：备件_零件
环境的
WEEE类别：不在WEEE范围内的产品
外部分类和标准
未分配：39121007
模块基本概述
ABB 3BHL000986P7000（型号代号LXN1604-6）是一款专为工业自动化控制系统设计的高可靠性开关电源模块，核心功能为向上位控制器、I/O模块、传感器及执行器等设备提供稳定、纯净的直流供电。该模块作为ABB工业控制系统（如AC 800M、ACS系列变频器配套系统）的关键动力单元，具备宽输入电压范围、高效能量转换及完善的保护机制，能够在复杂工业环境下持续输出稳定电压，为自动化系统的连续、安全运行提供核心动力支撑，广泛应用于电力、冶金、化工等对供电可靠性要求严苛的领域。
核心特性与优势
1. 宽输入范围与稳定输出性能
模块采用宽幅交流输入设计，通常支持85V~264V交流电的输入电压范围，可适配不同地区的电网电压标准及现场电压波动场景，无需额外配置电压转换设备。其输出电压精度极高，典型值为24V DC（或特殊规定的输出电压），电压≤100mV能够有效抑制输出电压的波动，为敏感电子设备（如高精度I/O模块、微处理器）提供纯净的供电环境，避免因电压不稳导致的设备误动作或数据采集误差。
2. 高效节能与低损耗设计
模块搭载先进的开关电源拓扑结构与高效功率器件（如MOSFET、IGBT）能量转换效率可达90%以上，显著降低电能损耗与模块自身发热。相较于传统线性电源，其在满负载运行时的温升降低15%~20%，不仅减少了工业现场的能耗成本，还延长了模块的使用寿命，同时降低了控制柜的散热压力，无需额外配置大功率散热风扇。
3. 全方位保护机制保障安全运行
为应对工业现场的各类供电异常风险，模块集成了多重保护功能：包括输入过压/欠压保护、输出过压保护、过流保护、短路保护及过温保护。当出现电网电压骤升骤降、负载短路、模块散热不良等异常情况时，模块可在毫秒级时间内触发保护动作，通过关断输出或限流方式避免自身及下游设备损坏；故障排除后，部分型号支持自动恢复输出功能，减少人工干预成本。
4. 高可靠性与恶劣环境适应性
模块硬件采用工业级元器件选型，经过严格的环境应力筛选与可靠性测试，具备宽温工作范围（-20℃~+70℃典型值）、抗振动（符合IEC 60068-2-6标准）、抗冲击及防粉尘特性。其内部电路采用防潮、防腐蚀涂层处理，可在潮湿、多粉尘的冶金车间、化工厂房等恶劣环境下长期稳定运行，平均无故障工作时间（MTBF）超过10万小时。
5. 便捷的安装与状态监测
模块采用35mm标准DIN导轨安装方式，结构紧凑（典型尺寸为120mm×80mm×60mm具体以实物为准），可灵活嵌入工业控制柜，节省安装空间。模块正面配备LED状态指示灯，清晰显示“电源正常”“输出过流”“过温故障”等工作状态，运维人员可通过指示灯快速判断模块运行情况，缩短故障排查时间。部分型号支持干接点故障信号输出，可接入上位控制系统实现远程故障报警。
适用场景
ABB 3BHL000986P7000 LXN1604-6电源模块凭借其高稳定性、高可靠性及完善的保护功能，广泛应用于对供电质量要求严苛的工业领域，核心应用场景包括：
- 电力系统自动化：用于变电站、配电自动化系统的供电，为可编程逻辑控制器控制器、继电保护装置、智能仪表等设备提供稳定电源，保障电力调度与监控系统的连续运行。
- 冶金与钢铁行业：适配炼钢炉、轧钢生产线的控制系统，为温度传感器、液压执行器、I/O模块供电，抵御车间高温、振动等恶劣环境影响。
- 化工与石油化工：应用于化工反应釜控制单元、油气输送管道监测系统，为防爆型传感器、阀门控制器提供安全供电，满足化工现场的防爆与可靠性要求。
- 制造业自动化生产线：为自动化装配线、机器人工作站的PLC、伺服驱动器、视觉检测设备提供集中供电，确保生产节拍的稳定性与设备协同精度。
- 轨道交通辅助系统：用于地铁、轻轨的信号控制箱、环境监测系统，适应轨道交通场景的电压波动与电磁干扰环境，保障信号传输与设备控制的可靠性。
安装与使用注意事项
1. 模块安装需遵循“垂直安装”原则，确保散热孔无遮挡，模块周围预留至少5cm的散热空间，避免与大功率发热设备（如变频器）紧邻安装，防止温升过高触发过温保护。
2. 接线前必须断开输入电源，严格区分输入（L、N、PE）与输出（+24V、0V）端子，避免正负极反接或输入输出短路，接线完成后需用万用表确认线路正确性。
3. 输入电源线路需配置合适规格的断路器（建议按模块额定输入电流的1.2~1.5倍选型），输出端可根据负载分路配置保险丝，实现分级保护。
4. 模块的保护接地端子PE必须可靠接地，接地电阻≤4Ω，以增强抗干扰能力并保障人身安全，尤其在潮湿或多粉尘环境下，需定期检查接地线路的完整性。
5. 模块运行过程中，若出现故障指示灯亮起，应先断开输入电源，排查负载是否短路、输入电压是否异常，故障排除后再重新上电，禁止在故障未解决时强行运行。
6. 日常运维中，定期清洁模块表面的粉尘与杂物，检查接线端子是否松动、LED指示灯状态是否正常；长期闲置的模块再次使用前，需先进行绝缘测试，确认无漏电风险后再接入系统。
