ABB 1TGE120010R1300 工业控制模块
产品详情

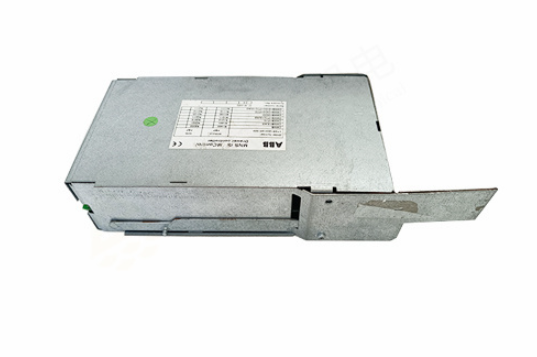

ABB 1TGE120010R1300 工业控制模块
产品概述
ABB 1TGE120010R1300 工业控制模块是ABB集团针对工业自动化领域研发的高性能核心控制单元，专为复杂工业场景下的信号处理、逻辑控制及设备联动需求设计。该模块依托ABB在工业控制领域的深厚技术积累，具备高可靠性、强抗干扰能力和灵活的扩展性，能够稳定运行于电力、冶金、化工、制造业等多行业的严苛工况环境中，为自动化系统的精准控制和高效运行提供核心支撑。
作为工业自动化控制系统的关键组成部分，该模块可实现对现场各类传感器信号的采集、处理，以及对执行机构的精准控制，同时支持与上位机系统的无缝通信，构建从底层设备到顶层管理的完整控制链路，助力企业提升生产效率、降低运营成本。
核心功能特性
2.1 高效信号处理能力
模块具备多通道信号采集功能，支持模拟量（如4-20mA电流信号、0-10V电压信号）和数字量信号的同时接入，可精准采集温度、压力、流量、液位等现场关键参数。内置高精度信号调理电路，能有效过滤工业现场的电磁干扰、电压波动等噪声，确保信号采集的准确性和稳定性，采集精度可达0.1%FS，为控制逻辑的精准执行提供可靠数据基础。
2.2 灵活逻辑控制与联动
基于可编程逻辑控制内核，模块支持用户通过专用编程软件（如ABB Control Builder）进行控制逻辑的自定义开发，可实现顺序控制、联锁控制、PID调节等复杂控制功能。针对多设备协同场景，模块具备丰富的内部软元件（如定时器、计数器、数据寄存器），支持设备间的快速联动响应，响应延迟低至毫秒级，满足高速生产线上的实时控制需求。
2.3 可靠通信与数据交互
模块配备多种工业标准通信接口，包括RS485、Ethernet等，支持Modbus、Profinet、EtherNet/IP等主流工业通信协议，可轻松接入分布式控制系统（DCS）、可编程逻辑控制器（PLC）、人机交互界面（HMI）等上位系统。通过通信接口，模块可实现控制指令的接收、运行状态数据的上传，支持远程监控、参数配置及故障诊断，提升系统的运维效率。
2.4 强环境适应性与安全性
采用工业级强化设计，模块的工作温度范围宽至-20℃~60℃，支持在湿度0~95%（无凝露）、振动≤5g的恶劣环境下稳定运行。外壳采用阻燃、抗冲击材料，内部电路具备过流保护、过压保护、短路保护等多重安全机制，可有效抵御现场突发故障对模块的损坏，保障控制系统的连续运行，平均无故障工作时间（MTBF）超过10万小时。
2.5 便捷的安装与维护
模块采用标准DIN导轨安装方式，结构紧凑，占用空间小，便于在控制柜内进行布局和安装。正面配备清晰的状态指示灯（如电源指示灯、运行指示灯、故障指示灯、通信指示灯），可直观反映模块的工作状态，便于现场人员快速排查故障。同时，模块支持热插拔功能（部分型号），在不中断系统运行的情况下即可完成更换，降低维护停机时间。
关键技术参数
电源参数
输入电压：DC 24V ±10%；功耗：≤15W
宽电压输入适应，满足工业现场电源波动需求
模拟量输入
通道数：8路；信号类型：4-20mA/0-10V；精度：0.1%FS
支持多种常见模拟量信号，采集精度高
数字量输入
通道数：16路；信号类型：NPN/PNP可选；响应时间：≤1ms
兼容不同类型传感器信号，快速响应现场状态变化
数字量输出
通道数：8路；输出类型：继电器输出（AC 250V/5A，DC 30V/5A）
可直接驱动中小型执行机构，负载能力强
通信接口
1路RS485，1路Ethernet；支持协议：Modbus RTU/TCP、Profinet
满足不同通信场景需求，便于系统集成
工作环境
温度：-20℃~60℃；湿度：0~95%（无凝露）；防护等级：IP20（面板）
适应工业现场复杂环境
外形尺寸
120mm（宽）×100mm（高）×60mm（深）
紧凑设计，节省安装空间
典型应用场景
4.1 电力行业：变电站设备监控
在变电站自动化系统中，ABB 1TGE120010R1300模块可用于采集变压器油温、绕组温度、母线电压、电流等关键参数，通过内置逻辑实现对冷却系统、开关设备的自动控制。当检测到参数异常时，模块可快速触发报警信号并上传至变电站监控系统，同时执行联锁保护动作，防止设备损坏，保障电网的稳定运行。
4.2 化工行业：生产过程控制
在化工生产流程中，该模块可接入反应釜的温度、压力、液位传感器信号，以及进料阀、出料阀、搅拌电机等执行机构的控制信号。通过编写专属控制逻辑，实现对反应温度、压力的PID闭环调节，精准控制进料量和搅拌速度，确保化学反应过程的稳定性和产品质量的一致性，同时满足化工行业对设备可靠性和安全性的严苛要求。
4.3 制造业：生产线自动化联动
在汽车零部件、电子元件等生产线中，模块可作为单机设备的控制核心，采集传送带速度、工件位置、检测传感器信号等，实现对传送带启停、机械臂动作、检测设备切换的联动控制。通过与生产线主PLC或MES系统通信，模块可接收生产任务指令并上传设备运行数据，助力实现生产线的自动化、智能化运行，提升生产效率和产品合格率。
4.4 冶金行业：轧机设备控制
在钢铁冶金的轧机生产环节，模块可用于采集轧辊温度、轧制力、钢带厚度等参数，通过逻辑控制实现对轧辊压力、轧制速度的实时调节，确保钢带的尺寸精度。同时，模块的强抗干扰能力可有效抵御轧机运行过程中产生的强电磁辐射和振动，保障控制信号的稳定传输和控制动作的精准执行。
安装与调试要点
5.1 安装规范
- 模块需安装在符合IP20及以上防护等级的控制柜内，避免直接暴露在粉尘、水汽、腐蚀性气体环境中。
- 采用DIN 35mm标准导轨安装，安装位置应远离大功率接触器、变频器等强干扰设备，与发热元件（如电阻器）的距离不小于10cm，确保散热良好。
- 接线时需严格按照模块端子定义进行，确保电源正负极、信号输入输出线连接正确，避免接反或短路；模拟量信号线缆建议采用屏蔽线，屏蔽层单端接地，减少干扰。
5.2 调试流程
1. 电源调试：接入DC 24V电源，观察电源指示灯是否正常亮起，确认模块供电稳定。
2. 信号采集调试：接入标准模拟量信号（如4mA、20mA电流信号）和数字量信号，通过编程软件监控模块的采集数据，验证采集精度和响应速度是否符合要求。
3. 控制逻辑调试：下载编写好的控制程序，模拟现场工况触发控制条件，观察执行机构的动作是否与逻辑设计一致，验证控制逻辑的正确性。
4. 通信调试：配置模块的通信参数（如IP地址、波特率、从站地址），与上位系统建立通信连接，测试数据上传和指令接收的稳定性。
5. 负载测试：在模块带载情况下（如驱动继电器、小型电机），运行一段时间，观察模块温度、输出信号是否稳定，验证负载能力。
