ABB AC 800F 概览

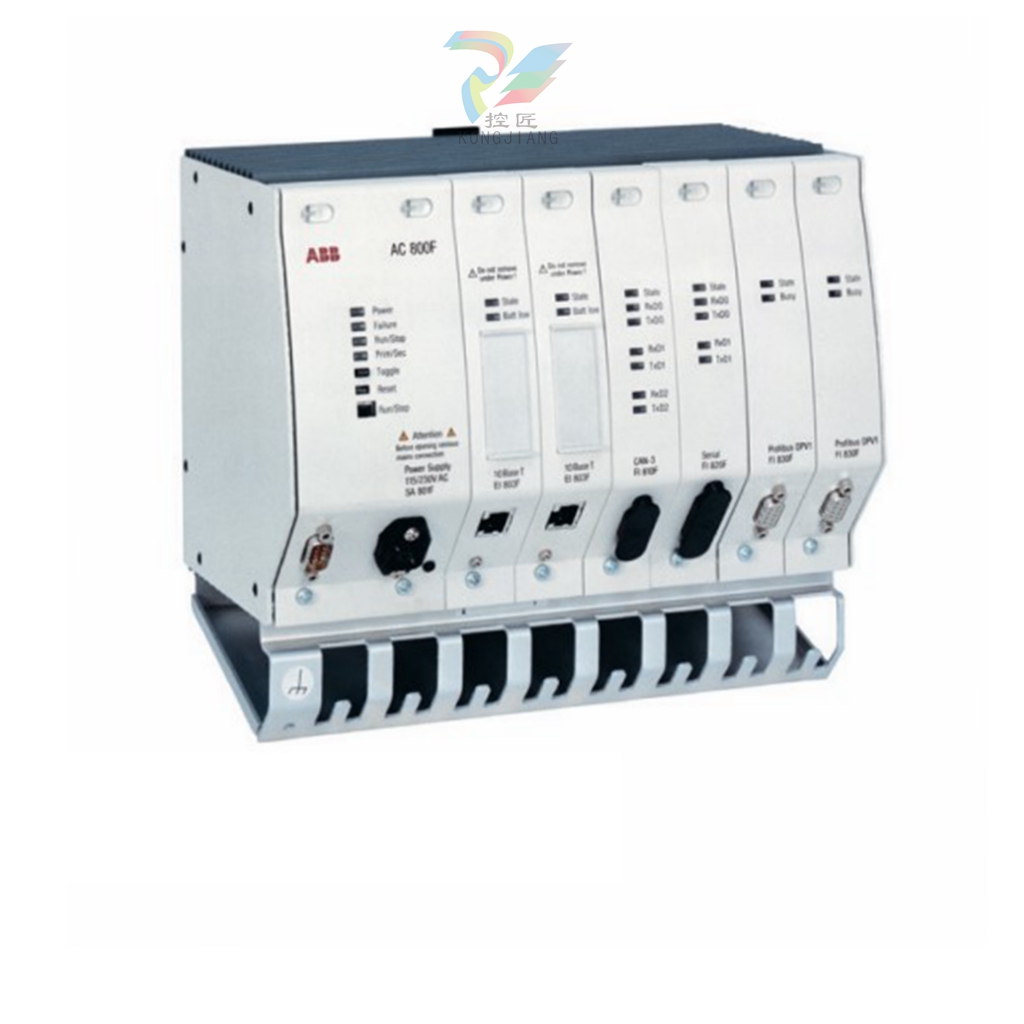

ABB AC 800F控制器是ABB推出的一款高性能现场控制器，具有丰富的现场总线接口和强大的控制能力。它采用模块化设计，可根据不同的应用需求灵活配置，为用户提供经济、安全、灵活、高效的自动控制解决方案。
作为分布式控制系统的一部分
在分布式控制系统中，ABB AC 800F 可作为过程控制层的关键部件，实现现场数据采集和控制。通过与其他设备的通信和协作，它可以将生产过程的数据实时传输到生产监控层和集中管理层，从而实现整个生产过程的集中管理和分散控制。
ABB AC 800F 的特点和优势
经济可靠： ABB AC 800F 具有结构紧凑、坚固耐用的设计特点，既可以安装在控制室内，也可以直接安装在现场的配电箱中，降低了安装和维护成本。同时，它的高可靠性确保了生产过程的稳定性和连续性。
安全性高： 支持全系列冗余工作模式，包括系统总线、控制器输入/输出模块、现场总线主站通信模块等，提高了系统的安全性和可靠性，避免了生产停机。
灵活性高： 它支持多种总线类型，如 PROFIBUS、FOUNDATION 现场总线、MODBUS 等，可自由选择和混合应用。同时，其模块化设计可根据实际需要灵活配置和扩展系统。
高效的工程设计： 通过统一的配置、调试和诊断工具，简化了工程流程，提高了工作效率。从设计、调试到系统维护和诊断，只需一套工具包（CBF）即可支持用于 FDT/DTM 的工程设计。
如何降低工程成本？
- 只需使用一个工程设计工具（Control Builder F）即可配置整个系统，包括自动测量功能和操作界面（带显示和日志），以及配置现场总线线路（PROFIBUS、FOUNDATION 现场总线、HART 等）和现场设备参数设置
- 自动生成控制器与操作员站之间的整个通信过程
- 为现场设备、过程站和操作站提供全系统统一的数据库，降低数据输入的成本和时间投入，实现整个系统内的数据一致性
- 通过所有过程站和操作站直至智能现场设备对用户程序进行统一的全系统可信性检查，包括对用户程序的完整性和一致性进行正式检查
- 使用符合 IEC 611 1 标准的高性能编程语言编辑器进行图形配置-- 功能块图 (FBD)- 梯形图 (LD)- 指令表 (IL)- 顺序功能图 (SFC)- 结构化文本 (ST)
- 广泛的功能块库，可添加用户定义的功能块；宏库和图形符号可为用户定义的功能块创建图形和面板
- 使用通用从站的概念（使用 GSD 文件）集成任何 PROFIBUS-DP 或 PA 从站，并可在用户定义的对话框中配置这些组件
- 使用 FDT/DTM 集成 PROFIBUS 设备
Freelance 800F DigiVis 操作站
DigiVis 操作员站使用标准或工业化的 PC 硬件，与应用相一致，在 Microsoft Windows 操作系统下运行。DigiVis 支持双显示器操作，这意味着在一台电脑上可以使用两个显示器，使用一个鼠标和一个键盘进行操作。Control Builder F 工程站用于配置和调试系统。通常使用笔记本电脑等便携式设备，以便在办公室和现场进行配置。操作员级 PC 也可用作工程站。无需与工程系统永久连接。
Freelance 800F 流程级
在过程级，Freelance 800F 系统可由多个与 I/O 单元连接的过程站组成。您可以选择冗余（CPU 冗余、现场总线模块冗余）或无冗余运行这些过程站。根据过程信号的类型和数量使用模块化插入式输入/输出模块。使用 AC 800F，可以连接远程 I/O 或现场设备等符合现场总线标准的部件。
系统通信
操作员级和过程级通过带有 TCP/IP 协议的系统总线（基于以太网）相互通信，您可以选择不同的传输介质，如 AUI、双绞线、光纤或同轴电缆。Freelance OPC 服务器可用于连接更高级别的操作员站（800xA）或其他 OPC 客户端。可通过 OPC 访问 Freelance 系统的实时过程值和警报。Windows 程序的 “C ”编程接口可用于不使用标准 OPC 接口的外部应用程序。DMS-API 可用于此目的。
